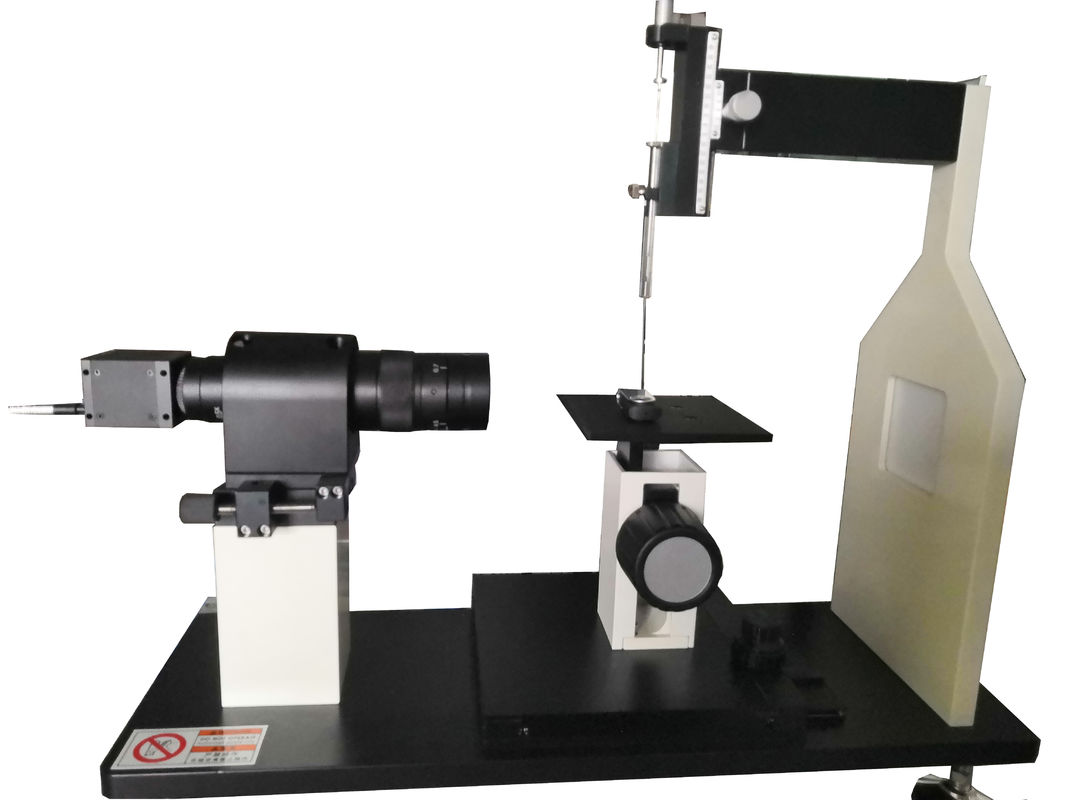

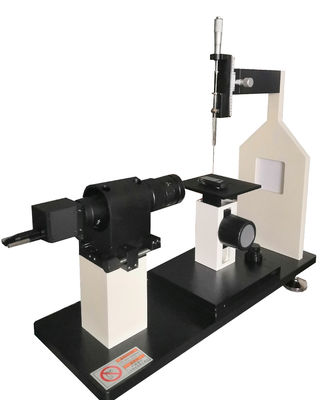

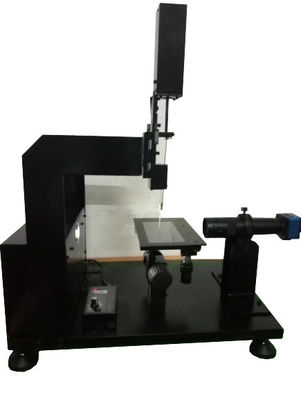

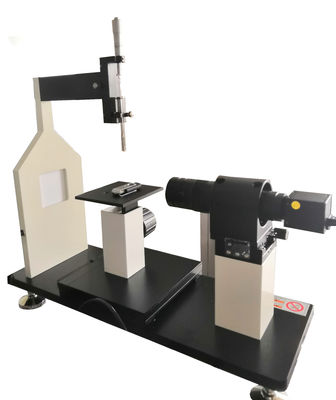

Isolator-Oberflächenbenetzbarkeits-Maß des Silikonkautschuk-DL/T864-201, statisches Kontakt-Winkel-Gummitestgerät
Anwendung:
Diese Maschine ist ein auf Anfängerniveau statischer Kontaktwinkelanalysator, der erschwinglich und einfach zu benützen ist. Sie misst den Kontaktwinkel einer Flüssigkeit auf einer festen Oberfläche, die auf dem Prinzip der optischen Bildanalyse basiert. Sie kann die Oberflächenenergie eines Körpers und seiner Teilwerte auch schätzen. Sie ist in der Analyse des Oberflächenbehandlungseffektes und in der Sauberkeit des Sprühens, des Beschichtens, Glas-, Aluminiumfolie, elektronischen Bauelementen und Reinigungsindustrien weitverbreitet.
Standards:
- DL/T864-201
- IEC 62073, IECTS 62073-2016
Hauptparameter:
1. Kontaktwinkelmaß
1-1. Analysealgorithmus: Großserienmethode, Winkelmethode, Ringmethode, Ellipsenmethode, Tangentenmethode, Y-L Methode
1-2. Unterschiedliche Prüfungs- und Vergleichsfunktionen für linken Kontaktwinkel, rechten Kontaktwinkel und durchschnittlichen Kontaktwinkel
1-3. Mit den konkaven, konvexen, gebogenen, super hydrophilen, super hydrophoben und anderen speziellen Oberflächenanalysefunktionen
1-4. Analysefunktion des unregelmäßigen und nicht-axisymmetric tatsächlichen Kontaktwinkels
1-5. Die Testdaten können auf dem Bild markiert werden und speicherten mit dem Bild
1-6. Messbereich: 0°~180°
1-7. Maßgenauigkeit: ±0.1°
1-8. Ein Kalibrierungsblock kann für Vollkalibrierung der Kontaktwinkel-Maßgenauigkeit separat gekauft werden
1-9. Maßentschließung: 0.001°
2. Oberflächenenergieschätzung
2-1. Schätzungsmodelle: Fowkes, ausgedehntes Fowkes, Owens-Wendt, van OSS,
Mit Ihnen harmonische durchschnittliche Methode, Zustandsgleichungsmethode
2-2. Die feste Oberflächenenergie, Streuungskraft, polare Kraft, Wasserstoffabbindenkraft, Komponente van Der Waals,
Lewis-Säurekomponente, niedrige Komponente Lewis, etc.
2-3. Flüssige Datenbank: eingestellt 37 Arten allgemein verwendete flüssige Oberflächenspannung und seine Teildaten,
Daten können für Oberflächenenergieschätzung direkt importiert werden
2-4. Flüssige Bibliotheksdaten können an sich addiert werden, gelöscht werden und geändert werden
3. Bildschießen
3-1. Einzelnes Schießen-, Serienaufnahmen-, Video- und Bildplayback
3-2. Kann beschließen, die externe Haarnadelfunktion der Kamera zu verwenden, um automatisch zu schießen
4. Optisches Darstellungssystem
| Kamera |
3 Million Pixel, Rahmenraten36 bilder pro sekunde |
| Linse |
0.7~4.5×continuous lautes Summen, Arbeitsabstand 95mm |
| Fokussierungsbereich |
±12.5mm; Fokussierungsgenauigkeit: 0.25mm |
| Pan und NeigungsEinstellbereich |
±2° |
| Hintergrundbeleuchtung |
LED-Kaltlichtquelle +, Brett, unbegrenzte Helligkeitsanpassung schattierend |
Die Software ermittelt automatisch die Klarheit, wenn sie den Fokus justiert, um menschliches Versagen zu beseitigen
5. Tropfenfängersystem
5-1. Zugeführte Methode: Höhenunterschied steuert Probenehmerbratenfett
5-2. Fallende Genauigkeit: ±1μl
6. Beispieltabelle
| Tabellengröße |
X100×Y110mm |
| Beweglicher Anschlag |
X86×Y100×Z50mm |
| Bewegungsmodus |
manueller Griff, zum der dreidimensionalen Bewegungspositionierung zu steuern |
7. Wirtsparameter
| Größe |
über W550×D180×H520mm |
| Gewicht |
über 15kg |
| Stromversorgung |
1∮ AC220V 50HZ |
