Produktdetails:
|
| Bewerben Sie sich für Standards: | ISO 5659.2-2006 | Versorgungsleistung: | AC 220 V 100a |
|---|---|---|---|
| Verwendung: | Testen Sie Plastikrauchdichte | Material: | Edelstahl |
| Temperaturbereich: | 0 ~ 1000 oC | Garantie: | 12 Monate |
| Hervorheben: | ISO5659-2 Rauchdichte-Kammer,Ausrüstung zur Prüfung der Entflammbarkeit von Kunststoffen,elektrische entflammbarkeitsprüfkammer |
||

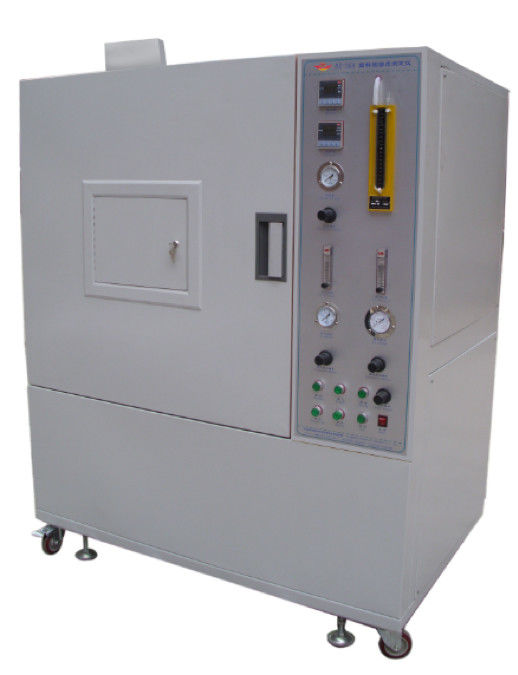

ISO 5659 Kunststoff-Rauchdichtemessgerät, Rauchdichteprüfkammer
Produktbeschreibung:
Das Rauchdichtemessgerät für Kunststoffentflammbarkeit ist ein neuer Typ von Rauchdichtemessgeräten, der gemäß den technischen Bedingungen der Norm GB/8323.2-2008 und ISO 5659-2 "Prüfverfahren zur Bestimmung der Rauchdichte mit der Einzelkammer-Methode für die Prüfung von Kunststoffen" entwickelt wurde. Die Prüfausrüstung eignet sich zur Bestimmung der spezifischen optischen Dichte des Rauchs, der beim Verbrennen von Kunststoff entsteht, und die maximale spezifische optische Dichte ist das Prüfergebnis. Sie wird zur Bewertung der Rauchbildungseigenschaften von Kunststoffen unter bestimmten Bedingungen verwendet.
Normen:
GB 8323.2-2008 "Kunststoffe - Rauchentwicklung - Teil 2: Prüfverfahren zur Bestimmung der Rauchdichte nach der Einzelkammer-Methode"
ISO 5659.2-2006 "Kunststoffe - Rauchentwicklung Teil 2: Bestimmung der optischen Dichte nach der Einzelkammer-Methode" Prüfnorm.
Zusammensetzung:
Das gesamte Instrument besteht aus einer abgedichteten Kammer, einem photometrischen Messsystem, einem Strahlungskegel, einem Verbrennungssystem, einer Zündvorrichtung, einer Prüfbox, einer Halterung, einem Temperaturmessgerät und einer Rauchdichteprüfsoftware. Die Schaltung ist mit einem Ein-Chip-Mikrocomputer entwickelt und verfügt über einen hohen technischen Gehalt und eine stabile Leistung. Dieses Instrument ist für alle Kunststoffe geeignet, aber auch für die Bewertung anderer Materialien (wie Gummi, Textilbezüge, lackierte Oberflächen, Holz und andere Materialien). Es wird häufig in der Kunststoffindustrie, bei Herstellern von Festmaterialien sowie in Forschungs- und Experimentiereinrichtungen eingesetzt.
Parameter:
1.1 Die Vordertür ist mit Fenstern und lichtundurchlässigen Jalousien ausgestattet, die die Bewegung der Fenster blockieren.
1.2 Der Boden der quadratischen Box ist mit einer Berstfolie aus Aluminium zur Verhinderung von Überdruck ausgestattet. Die Berstscheibe besteht aus einer Sicherheitsberstscheibe mit einer Dicke von 0,04 mm, einer Länge von 405 mm und einer Breite von 200 mm und einer Gesamtfläche von 81000 mm². Die Druckregelvorrichtung im Inneren der Box ist installiert (siehe Abbildung 2).).
1.3 Lichtfenster: Oben und unten zwei Ø75mm Lichtfenster, mit einer 9W Ringheizung unter dem Lichtfenster, um die Temperatur der oberen Oberfläche des Lichtfensters (50oC ~ 55oC ist angemessen) zu gewährleisten und die Rauchkonzentration auf der Oberfläche zu reduzieren. Auf ein Minimum, das Fenster befindet sich oben in der Prüfbox. Eine 8 mm dicke optische Plattform ist um das Lichtfenster außerhalb der Prüfbox herum installiert. Die optische Plattform ist mit einer Ø15mm Metallstange befestigt, die die feste Plattform und die Prüfbox verbinden kann.
1.4 Innenmaße: Höhe 914mm x Breite 914mm x Tiefe 610mm
1.5 Material: Es besteht aus drei Schichten: äußere 1,5 mm dicke Stahlplatte, hochtemperatur-elektrostatische Einbrennlackierung weiß, mittlere Schicht aus 60 mm dicker Isolierschicht, innere Schicht 1,2 mm dicke USU304 Edelstahl, hochtemperatur-elektrostatische Einbrennlackierung schwarz, leicht zu reinigen.
1.5 Lufteinlass und Luftauslass: Der Lufteinlass ist oben in der Prüfbox installiert und hat einen Durchmesser von Φ65mm. Das Magnetventil mit Flansch steuert den geschlossenen und offenen Zustand; der Luftauslass ist unten links installiert und hat einen Durchmesser von Φ80mm. Das Magnetventil mit Flansch steuert den geschlossenen und offenen Zustand und beinhaltet einen Abluftventilator.
Merkmale:
Das photoelektrische Messsystem: bestehend aus Stromversorgung, Photomultiplier-Röhre, verstärkter transluzenter Folie, optischem Verschluss, Filter, neutraler transparenter Folie, Linse, optischem System, Kamera, Lichtquelle, Lichtfensterheizung.
2.1 Lichtquelle:
2.1.1 Lichtquelle: besteht aus einer Glühlampe von 6,5V, einem Transformator für die Stromversorgung (Eingang 220V Ausgang 6,5V) und einem variablen Widerstand.
2.1.2 Installation: Die Glühbirne ist in der lichtundurchlässigen Dunkelbox am Boden der Prüfbox installiert und besteht aus einer Lichtquelle, einer Konvexlinse, einer optischen Fensterheizung und einem optischen Fenster.
2.1.3 Lichtfenster-Zusatz: AC220V Stromversorgung, 9W Widerstandsdraht ist umwickelt, um sicherzustellen, dass die Temperatur der oberen Oberfläche des Lichtfensters (50 oC ~ 55oC) angemessen ist.
2.1.4 Konvexlinse: Der Durchmesser von 51 mm, eingestellt und kalibriert, um einen Ring mit einem Durchmesser von 51 mm vollständig zu bilden, ohne anderes Licht außerhalb des Rings.
2.1.5 optisches Fenster: besteht aus ungehindert durchscheinender Folie und Dunkelbox.
2.2 photoelektrischer Detektor:
2.2.1 Photodetektor: besteht aus Photomultiplier-Röhre, Verstärkungsfilter, Verschluss, Filter, Neutralfilter, Konvexlinse, optischem Fenster usw.
2.2.2 Photomultiplier-Röhre:
2.2.2.1, Photomultiplier-Röhrenparameter: Spannung: DC 1000V, Stromversorgung: Eingang 12V, Ausgang 0 ~ -1200V 2mA
2.2.2.2, photoelektrische Systemverarbeitung: Der photoelektrische Detektor ist eine Photomultiplier-Röhre, verbunden mit der A/D-Nummerntafel, verarbeitet durch mehrstufige Verstärkercomputer. Kann kontinuierlich die Lichtdurchlässigkeit der entsprechenden optischen Dichte mit der Zeit messen, was die Anzahl der spektralen Empfindlichkeitsantworten ist, ähnlich der Reaktion des bloßen Auges und der Dunkelstrom ist weniger als 0,001 uA. Die minimale Empfindlichkeit der Photomultiplier-Röhre kann 100 Prozent auf dem optischen Pfad 0,5 Neutralfilter und einem ND-2 Verstärkungsfilter abgelesen werden.
2.2.3. Verstärkungsfilter: Die Lichtdurchlässigkeit von ND-2,0 beträgt 0,95 % und die Temperatur der A-Lichtquelle beträgt K=2854.
2.2.4, Lichtschranke: für die Blende, korrigierte Lichtdurchlässigkeit 0% Verwendung.
2.2.5, Filter: Zum Kompensieren des Filters, die optische Dichte von 0,1 ~ 1,0 und 2,0 insgesamt 11 Stück.
2.2.6, Neutralfilter: ND-0,5, Lichtdurchlässigkeit 31,7%, A-Lichtquellen-Farbtemperatur K = 2854.
2.2.7, Konvexlinse: Ein Durchmesser von 51 mm ermöglicht es, den direkten Strahl auf einen kleinen, intensiven Punkt auf der transluzenten Platte zwischen der oberen und unteren Kammer zu fokussieren.
2.2.7. Kalibrierung des optischen Systems: Ein Neutralfilter mit einer optischen Dichte von 3,0 und einer Wellenlänge von 550-650 nm wird verwendet.
2.2.8, optisches Fenster: besteht aus ungehindert durchscheinender Folie und Dunkelbox.
Parameter:
Strahlungskegel:
3.1, Strahlungskegel: bestehend aus Heizelementen mit einer Nennleistung von 2600W, kann eine Strahlungsintensität von 10KW/m2~50KW/m2 in der Mitte der Probenoberfläche liefern. Bei der Messung der Bestrahlungsstärke an zwei weiteren Stellen 25 mm von der Mitte der Probe entfernt darf die Bestrahlungsstärke an diesen beiden Stellen nicht weniger als 85 % der Bestrahlungsstärke in der Mitte der Probe betragen.
3.2 Strahlungskegelheizer: Er wird von einer unabhängigen Stromversorgung gespeist. Die Leistung des einphasigen Trenntransformators beträgt 3000W. Die Temperaturregelung erfolgt über einen Schnellzyklusthyristor, und die Regelungstemperatur kann auf ±2°C stabilisiert werden.
3.3, Wärmefoflussmesser: Messbereich 50kw/m2, Empfangsbereich einer flachen Fläche von 10 mm Durchmesser, die Oberfläche ist matt schwarz beschichtet, wassergekühlt.
3.4. Zündvorrichtung: Die Düse der Zündvorrichtung besteht aus einem Kupferrohr mit einer Öffnung von Φ4,0 mm, Flammenlänge, horizontale Messung beträgt 30 mm.
Gasversorgungssystem:
4.1, Gasquelle: 95% Reinheit, Propan-Luft-Gemisch, Druck 170Kpa
4.2, Propan-Durchflussmesser: 1~100cm3/min
4.3, Luftdurchflussmesser: 5~500cm3/min
Gesamtleistung:
1. Lichtdurchlässigkeitsauflösung: 0,0001 %;
2. Messbereich: 0-100 Prozent; Automatisches Umschalten während der Messung.
3. Messgenauigkeit: ± 3 %;
4. die Betriebsspannung: AC200-240V 50Hz;
5. Umgebungsfeuchtigkeit: Raumtemperatur -40 °C
6. Arbeitsumgebung: Während des Betriebs des Instruments sollte direktes Licht vermieden und kein erzwungener Luftstrom vorhanden sein.

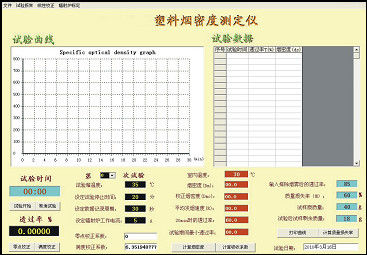

7. Messsoftware: Basierend auf einer Computer-Betriebsoberfläche, im LabVIEW-Stil. Zeigt die Transmissions- und Zeitkurven an. Chinesische und englische Benutzeroberfläche und Bereitstellung von Bedienungsanleitungen in chinesischer und englischer Sprache. Siehe Abbildung 3
![]()
