Laborprüfmaschine IEC60332-3 Prüfgerät für die vertikale Flammenverbreitung von Kabel- und Drahtbündeln
Produktbeschreibung:

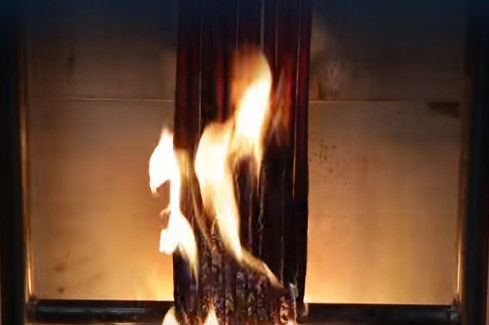

This equipment is used to evaluate the vertical installation of bunched wire and cable or fiber optic cable under the specified conditions to inhibit the ability of the vertical flame propagation device, ist das Gerät aus vollständigem SUS304-Edelstahl, die gesamte Prüfbox, die Luftquelle, die Stahlleiter, das Emissionsreinigungssystem, die Zündquelle und andere Komponenten.
Standards:
IEC 60332-3-21:2018 "Prüfungen für die Verbrennung von Kabeln und Kabeln unter Brandbedingungen - Teil 32: Prüfungen für die vertikale Flammenverbreitung von vertikal montierten, gebündelten Drähten und Kabeln" AFR
Zusammensetzung des Geräts:
1Prüfkammer

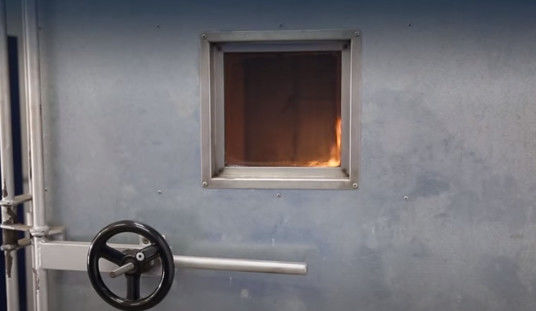

Die Versuchsanlage ist eine selbsttragende Box mit einer Breite von (1000±100) mm, einer Tiefe von (2000±100) mm und einer Höhe von (4000 von 100) mm.Die Rückwand und beide Seiten der Prüfkammer sind aus Wärmedämmung mit einem Wärmeübertragungskoeffizienten von ca. 0.7W, m-2K-1 (bestehend aus einer 1,5 mm dicken Edelstahlplatte SUs304, überzogen mit einer 65 mm dicken isolierenden Mineralfaser) und einer Außenwand.
2Luftquelle
2.1 Der Lufteinlass ist mit einem Luftbläser mit einstellbarem Luftstrom ausgestattet und der Luftdurchfluss in die Verbrennungskammer beträgt (5000±500) L/min. Der Ausgang ist mit einem digitalen Anemometer ausgestattet.
2.2 Nach Abschluss der Prüfung: Brennt die Probe noch eine Stunde nach dem Feuerstillstand, so wird ein Alarm gesetzt und die Vorrichtung zum Stoppen der Verbrennung durch die Südkraft verwendet.
3. Kupferleiterart
breite (500 ± 5) mm Standardstahlleiter Breite (800 ± 10) mm breite Stahlleiter aus SUS304 Edelstahlstange Abgasreinigungsvorrichtung Prüfkammer mit Abgasventilator oben,das Abgas im Inneren der Box Ziehen Sie die Box mit einer Geschwindigkeit von 6 ms zurück und senden Sie sie mit einem digitalen Anemometer zu einem Rauch-Sammelturm.
4. Emissionsreinigungsvorrichtung
4.1 Der obere Teil der Prüfbox ist mit einem Abgasventilator ausgestattet, und das Abgas des Boxtyps wird mit einer Geschwindigkeit von 6 M/S aus der Box gepumpt. Der Rauchempfangsturm wird ausgeschaltet,und die Abluftöffnung hat ein digitales Anemometer.
4.2 Rauchentnahme und -waschung Staub- und Staubvorrichtungen (siehe DX-349A Sprühgasabsorptionsturm): innere Säure- und Alkalibeständige Kunststoffe, 800 mm Durchmesser, 4000 mm Höhe
5.1 Typ: Die Zündquelle muss einen oder zwei Propangasbrenner des Bandtyps und die zugehörigen Durchflussmessgeräte und Venturi-Mischgeräte enthalten.Die Oberfläche der Feuerquelle sollte 242 flache Metallplatten mit einem Durchmesser von 1.32 mm. Die Mittelentfernung dieser Löcher beträgt 3,2 mm und sie sind in drei Reihen mit 81, 80 und 81 Reihen angeordnet.eine Reihe von kleinen Löchern auf beiden Seiten der Feuerbrett geöffnetDiese Leitlöcher können die stabile Verbrennung der Flamme gemäß den Anforderungen der GB/T 18380.31-2008 für die Fackel aufrechterhalten.
5.2 Jede Taschenlampe ist mit einem Rotameter oder Massendurchflussmesser ausgestattet, der den Durchfluss von Propan und Luft genau steuern kann. Propandurchflussmesser: 3-30umin2,5-Klasse, Luftdurchflussmesser: 10-100umin 2.5 Klasse 53 Pilotquelle Position Horizontal platzieren, (75 ± 5) mm von der vorderen Oberfläche der Kabelprobe, (600 ± 5) mm von der Unterseite der Kammer und die Achse der Kupferleiter ist symmetrisch.Der Brennpunkt der Taschenlampe sollte zwischen den beiden Querschnitten der Leiter und mindestens 500 mm vom unteren Ende der Probe liegen..
Technische Parameter
| Innenabmessungen der Verbrennungskammer | 1000mm x 2000mm x 4000mm |
| Größe der Stahlleiter | 500 mm × 3500 mm ((w*h), Breite 800 × 3500 mm |
| mit einer Breitbreite von nicht mehr als 20 mm | gemäß GB/T18380.31-2008 |
| Venturi-Mischgerät | Gemäß GBT18380.31-2008 |
| die Einstellung des Luftstroms in der Verbrennungskammer | 4500 bis 500 L/min |
| Regulierung des Propanstroms | 3 bis 30 L/min |
| Regulierung des Druckluftstroms | 10 bis 100 l/min |
| Anemometer | 00,05-5 m/s |
| Digitale Thermometer | 0 ̊ 400°C |
| Mit dem Typ der Glühlampenposition | Höhe 600 ± 5 mm, beliebige einstellbare horizontale Entfernung |
