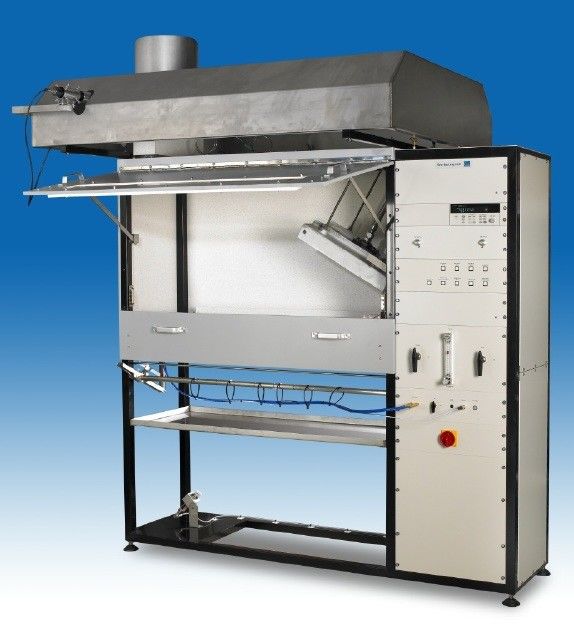

ISO 9239-1 Baustoffprüfgeräte/Bodenstrahlwärmefluss Feuerprüfgeräte
Beschreibung:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, wenn sie mit Pilotenflammen entzündet werden.
Standard:
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

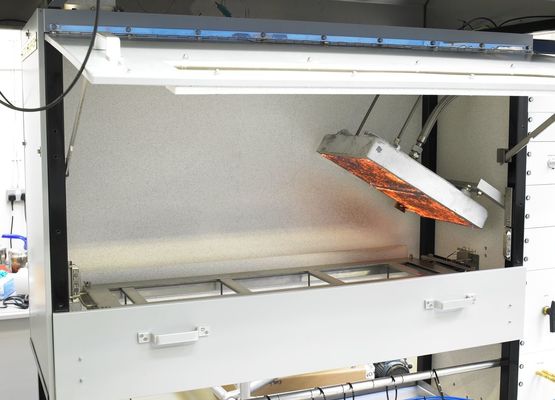

Prüfkammer:
- Kalziumsilikatplatten mit einer Dicke von (13 ± 1) mm und einer Nenndichte von 650 kg/m3 bis 750 kg/m3.
- feuerfestes Glas mit einem Ausmaß von (110 ± 10) mm x (1100 ± 100) mm Beobachtungsfenster.
- Außenverkleidung aus Metall
-unterhalb der Zugangstür zur Prüfprobeplattform
Inhaber der Probe
- Wärmebeständiges rostfreies Stahl mit L-Profil mit einer Dicke von 2,0 ± 0,1 mm
- Gesamtgröße (1140 ±10) mm bei (325 ±10) mm x (22 ±2) mm

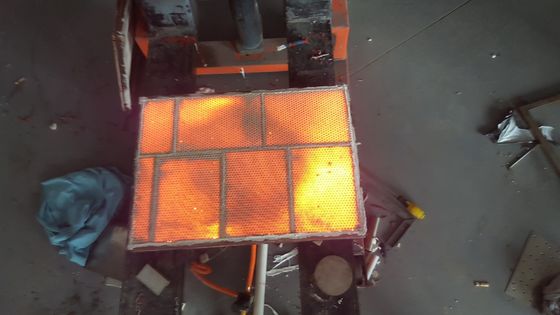

Gasbetriebene Leuchtkörper:
- eine Platte aus porösem Feuerfestmaterial
-Fläche (300 ± 10) mm x (450 ± 10) mm
- Höchstbetriebstemperatur bis 900 oC
Pilot Brenner:
- mit einem nominalen Innendurchmesser von 6 mm und einem Außendurchmesser von 10 mm
- Brennstoffe: Propan, handelsüblich, mit einem Brennwert von ca. 83 MJ/m3
Auspuffsystem:
- Kapazität von 39 m3/min bei (25 oC, 1 bar) bis 85 m3/min
- Luftgeschwindigkeit im Abgasstapel (2,5 ± 0,2) m/s ± 0,1 m/s
Strahlungspyrometer:
-Bereich von 480 oC bis 530 oC (schwarze Körpertemperatur), Genauigkeit ± 50 oC.
- Ansicht einer runden Fläche mit einem Durchmesser von 250 mm aus einer Entfernung von etwa 1,4 m
- wesentlich konstant zwischen der Wellenlänge 1 um und 9 um
Wärmeflussmesser:
-Schmidt-Boelter-Typ ohne Fenster und mit einem Durchmesser von 25 mm.
-Bereich von 0 bis 15 kW/m2 ± 0,2 kW/m2.
- eine Genauigkeit von ± 3% des Messwerts.
Technische Parameter:
| Messbereich des Wärmeflussmessers |
(0-15) Kw/m2 |
| Genauigkeit des Wärmeflussmessers |
± 0,2 kW/m2 |
| Genauigkeit des Wärmeflussmessers |
< ± 3%; |
| Fehler bei der Temperatur des Schwarzkörpers |
± 5 oC |
| Rauchentnahme |
(2.5 ± 0.2) m/s |
| Absaugkapazität |
(39-85) m3/min |
| Größe der porösen Feuerfeststrahlplatte |
300 mm * 450 mm und kann Temperaturen bis etwa 900 oC aushalten |
| Thermoelement |
mit einem Durchmesser von 3,2 mm |
| Anforderungen an die Verteilung des Wärmeflusses |
bei 200 mm: (9,1 ± 0,4) KW/m2 |
| Bei 400 mm: ((5,0 ± 0,4) KW/m2 |
| Bei 600 mm: ((2,4 ± 0,2) KW/m2 |
| Verbrennungsgas |
Propangas (im Besitz des Verbrauchers) |
| Verbrennungsgasdurchfluss |
(0,026 ± 0,002) L/S |
| Verbrennungsbrenner |
¢ 10 mm Außendurchmesser ¢ 6 mm Inndurchmesser, Brennerrohr an einem 35 ¢ 0,7 mm großen Loch |
| Flammenhöhe |
60 ~ 120 mm verstellbar |
| Zündsystem |
Hochspannungselektronische Zündung |
| starkes Abgassystem |
Die Maschine ist mit einem starken Abluftventilator ausgestattet. Nach Abschluss der Prüfung wird das Abluftventilatorsystem aktiviert, um die Abgase nach außen zu entlassen. |
- Stahlwaage
- Pilotbrenner
- Anemometer
- Strahlungspyrometer
- Zeitmessgeräte
