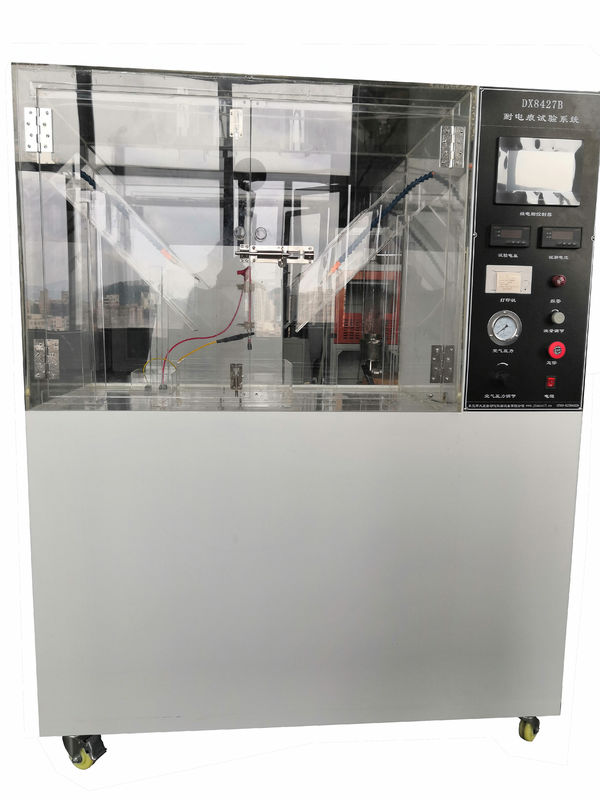

Elektrische Kabel und Drähte Nachverfolgungswiderstandsprüfung Ausrüstung Laborprüfmaschine

GB/T 3048.72008 Elektroleitungen und -drähte

Anwendungsbereich:

Prüfung der Fähigkeit von Drähten und Kabeln, Schäden durch elektrische Spuren durch Leckagen an der Oberfläche unter schmutzigen Bedingungen zu widerstehen.

Standard:

Prüfgerät für GB/T 3048.7 ̇2008, GB14049-2008.

Spezifikation:

Versuchsprinkler:

- drei Positionen, unabhängige Düse aus Edelstahl, Düsenloch: 16, Öffnung: 0,5 mm;

Prüfflüssigkeit:

- 1 L Natriumchloridwasser (ca. 0, 2%) Tensid 0, 1% Para-Octylphenylpolyoxylene (Verteilung in einer Flasche)

Flüssigkeitsleitfähigkeit:

- (3000-400) uS/cm, Leitungsmessgerät für den eigenen Gebrauch, Leitungsmessgerät

Sprühdruck:

- Druckregelung der Vakuumpumpe, konstante Druckregelung;

Sprühstrich:

- ≥ 1 m;

Sprühhöhe:

- 600 mm ± 10 mm einstellbar;

Sprühgeschwindigkeit:

- (3±0,01) m/s;

Sprühfluss:

- (0,5±0,1) mm/min. innerhalb von 2 Sekunden

Sprühzyklus:

- 30 Sekunden; Sprühen 10s; intermittierende 20s

Probebasishöhe:

- 100 mm±5 mm; Winkel: 45

Beobachtungsfenster:

- Explosionssicheres gehärtetes Glas, Größe: 580 mm * 380 mm

Prüfungsauspuff:

- mit automatischem Abgassystem ausgestattet, Windgeschwindigkeit: 0,2 m / s

Formgröße:

- 1120 mm × 650 mm × 1350 mm

Prüfstromversorgung:

- 220V / 50-60Hz

Anwendungsspannung:

- Leistungsfrequenzprüfung Hochspannung 0 ~ 5 kV ± 5% (kontinuierlich einstellbar);

Spannungs- und Strommessgeräte:

- Genauigkeit ≥ 1.0Der Messwertfehler ≤ ± 3%;
