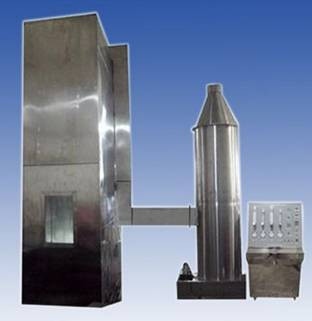

DX8349 Verbrennungsprüfer für Kabel und Draht

Anwendungsbereich:Es wird verwendet, um die Fähigkeit vertikal installierter Kabel und Kabel oder optischer Kabel zu bewerten, die vertikale Ausbreitung von Flammen unter bestimmten Bedingungen zu hemmen.und der Verfahrensprozess muss mit Rauchstaubentfernungstürmen zusammenarbeitenDie gesamte Maschine besteht aus mehreren Teilen wie einer Prüfkammer, einer Luftquelle, einer Stahlleiter, einem Emissionsreinigungssystem und einer Zündquelle.

Entspricht der Norm:gemäß GB/T18380.31-2008, IEC60332-3-10-2018 "Verbrennungsprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 31:"Vertikal installiertes Gerät zur Prüfung der vertikalen Ausbreitung von Bündeldraht und -kabeln" erfüllt die Anforderungen von GB/T18380..32-2008/IEC60332-3-21:2000 Flammenprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 32: Flammenvertikalverbreitungsprüfung von vertikal installierten Kabeln und KabelnEineKlasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Flammenverbrennungsprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 33:Prüfung der vertikalen Flammenverbreitung vertikal verbundener Kabel und Drähte - Klasse A", GB/T18380.35-2008/IEC60332-3-24:2000 Flammenprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 35: Flammenverteilerprüfung von vertikal montierten Kabeln und KabelnC", GB/T18380.36-2008/IEC60332-3-25:2000Flammenprüfung von Kabeln und optischen Kabeln unter Flammenbedingungen Teil 36: Flammenverbreitungsprüfung von vertikal montierten Kabeln und KabelnD"Ich bin ein Mann.

Technische Parameter:

• Prüfkammer: Die Versuchsanlage sollte eine selbsttragende Kammer mit einer Breite von (1000±100) mm, einer Tiefe von (2000±100) mm und einer Höhe von (4000±100) mm sein.Die Rückwand und beide Seiten der Prüfkammer sollten mit einem Wärmeübertragungskoeffizienten von ca. 0 ausgestellt sein..7W?m-2? K-1 Wärmedämmung, 1,5 mm dicke USU304 Edelstahlplatte, 65 mm dicke Isolierung aus Mineralfasern in der Mitte, 1,5 mm dicke USU304 Edelstahlplatte außen

2Luftquelle:

Der Lufteinlass ist mit einem digitalen Luftgeschwindigkeitsanemometer ausgestattet und der Gasdurchfluss der Luft beträgt (5000±500) L/min.

Nach Abschluss der Prüfung: Brennt die Probe noch eine Stunde nach dem Feuerstillstand, so wird ein Alarm und eine Vorrichtung zum gewaltsamen Verbrennen durch Regen eingesetzt.

3. Stahlleiterart: breite (500±5) mm Standardleiter aus Stahl (800±10) mm breite Stahlleiter aus rundem Edelstahl USU304

4. Entladungsreinigungsvorrichtung:

Der obere Teil der Prüfkammer ist mit einem digitalen Windmessgerät ausgestattet, um sicherzustellen, dass der Windstrom weniger als 8 M/S beträgt, was den Luftstrom in der Prüfkammer nicht beeinträchtigt.

Absaug- und Waschvorrichtung: SUS304 Edelstahl, Durchmesser 800 mm, Höhe 3500 mm.

Zündquelle

1Typ: Die Zündquelle sollte eine oder zwei Gurt-Propangas-Blowtorches und ihre zugehörigen Durchflussmesser und Venturi-Mischgeräte umfassen.Die Oberfläche des Feuers sollte mit 242 flachen Metallplatten mit einem Durchmesser.32 mm, die Mittelentfernung dieser Löcher beträgt 3,2 mm, und sie sind in drei Reihen gestaffelt, jede Reihe ist 81, 80 und 81, verteilt in einem Bereich von 257×4,5 mm Nenngröße.Eine Reihe kleiner Löcher werden auf jeder Seite des Flammenwerfers geschnittenJeder Blaser sollte mit einem präzisen Gerät ausgestattet sein, um die Geschwindigkeit des Propan- und Luftzuflusses zu kontrollieren.Es können Rotometer oder Massendurchflussmesser verwendet werden

2. Die Blasflamme an der Zündquelle sollte horizontal, (75±5) mm von der vorderen Oberfläche der Kabelprobe, (600±5) mm vom Boden der Prüfkammer entfernt,und mit der Achse der Stahlleiter symmetrischDer Zündpunkt des Blasers sollte sich in der Mitte zwischen den beiden Stufen der Stahlleiter befinden und mindestens 500 mm vom unteren Ende der Probe entfernt sein.
