IEC61215 IEC61646 UL1703 Aufprallprüfgeräte

IEC61215 Photovoltaikmodule Hail Machine Aufprallprüfgeräte Aufprallprüfer Normen Prüfung IEC61646 UL1703

Technische Spezifikationen

1Startvorrichtung.

a. Die Stromquelle ist Druckluft des Luftkompressors

Luftdruck: 6 bis 8 bar

c. Eishockey-Pucks mit manuellem Ein-Schuss-Laden

d. Die Länge des Laufs beträgt etwa 940 mm

e. Der Lauf kann ersetzt werden

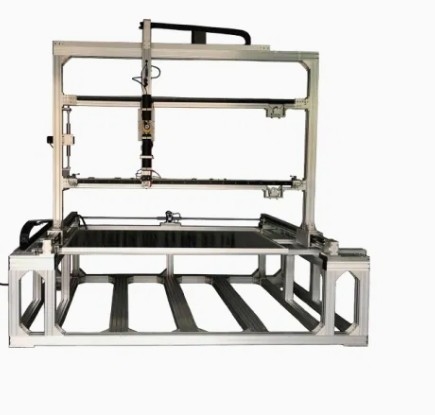

2. ein mobiles Positionierungsgerät

a. Die bewegte Entfernung der X-Achse beträgt etwa 2100 mm

b. Die bewegte Entfernung der Y-Achse beträgt etwa 1000 mm

C. Positionierungsgenauigkeit ≤ 1 mm

d. Aufprallfläche 2000x1000 mm

e. Der Führungsmodus ist eine hochwertige importierte Führungsbahn

f. Der Fahrmodus umfasst einen importierten Servomotor + Synchronschalter

j. Der Positionierungssteuerungsmodus ist die automatische Positionierung der oberen Computersteuerung.

3. Geschwindigkeitsmesssystem und -prinzip

a. Durch Messung der Zeit, in der der Puck durch den Infrarotgeschwindigkeitssensor geht, und gleichzeitig durch Erfassung der Zeit t, in der die Infrarotstrahlen blockiert werden,Die Geschwindigkeit des Pucks wird nach V=S/t berechnet.

b. Das Geschwindigkeitsmessgerät verwendet einen hochpräzisen Infrarotgeschwindigkeitssensor

C. Genauigkeit des Infrarotgeschwindigkeitssensors ± 5%

d. Geschwindigkeitsbereich 0 bis 40 m/s

e. Eishockeygeschwindigkeit: Puckgeschwindigkeit mit einem Durchmesser von 25 mm (23,0 m/s±5%)

35 mm Durchmesser Puckgeschwindigkeit 27,2 m/s ± 5%

Durchmesser 45 mm Puckgeschwindigkeit 30,7 m/s ± 5%

4. Eishockey-Zubereitungsmethode und Schimmel

a. Füllen Sie die Eishockey-Form mit Wasser und legen Sie sie in den Kühlschrank, und nachdem das Wasser abgekühlt und gefriert hat,Nehmen Sie den Eishockeyball separat heraus und legen Sie ihn für spätere Verwendung in die Eishockey-Lagerbox..

b. Die Form besteht aus einem speziellen Material, das sich nicht leicht ausdehnen und verformen kann

c. Der Durchmesser des inneren Hohlraums beträgt 25 mm < 1%; 35 mm < 1%; 45 mm < 1%

d. 6 Pucks in einer Form; mindestens 2 Formen in einer Spezifikation

e. Die Technik zur Verarbeitung von Schimmelhöhlen wird mit hochpräzisen CNC-Werkzeugmaschinen verarbeitet

f. Der Durchmesser des Eishockeypucks beträgt 25 mm < 5%; 35 mm < 5%; 45 mm < 5%

g. Das Gewicht des Eishockey-Systems beträgt 7,53 g < 5%; 20,7 g < 5%; 43,9 g < 5%

Kühlschrank bei -10 °C
