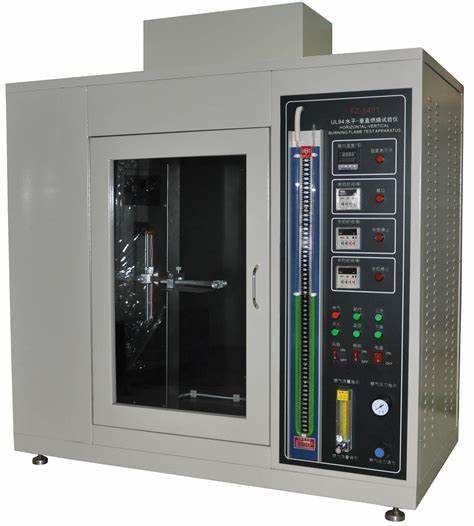

DX8379A Vertikalverbrennungsprüfmaschine mit Förderband

DX8379A Vertikalverbrennungsprüfmaschine mit Förderband

Prüfprinzip:

Die Probe, die unter den angegebenen Flammenbedingungen senkrecht platziert ist, wird mit einer kleinen Flammenzündung entzündet.und die Verbrennungsleistung des Proben wird umfassend bewertet, indem die Dauer der Verbrennung und die Zündzeit des Haltens der offenen Flamme nach Entfernung gemessen werden., und 60 Sekunden nach Entfernung der Flamme die Luft auf die Probe blasen, das Verbrennungsverhalten beobachten und die Dauerzündung messen.

Übersicht:Bei dieser Ausrüstung wird ein kleines Feuer (Gas-/Alkohol-Blaser) verwendet, um die Reaktion von Förderbändern im Feuer zu bewerten.und eignet sich zur Bewertung der Verbrennungsleistung von Förderbändern aus Textilkern und Förderbändern aus StahldrahtkernDie Fähigkeit, der Ausbreitungsverbrennung bei der Flammenverbrennung zu widerstehen, und das Vertikalverbrennungsverhalten der Probe werden durch Messung der Nachflamme, des Verbrennungsbereichs, des Verbrennungsbereichs und der Verbrennungsgeschwindigkeit bewertet.und das Tropfen von Verbrennungspartikeln.

Prüfung der Verbrennungsleistung von Stoff-Kernförderbändern und Stahldrahtseil-Kernförderbändern, die in der chemischen, Kohle-, Metallurgie- und Elektrizitätsindustrie verwendet werden.Es wird verwendet, um die Reaktion des Förderbandes bei einem Feuer zu bewerten.

Normen: Erfüllen der Normen GB/T3685-2009, ISO340:2004 und GBT10707-2008

Technische Leistung der Ausrüstung:

Innerer Durchmesser der Düse: 9,6 mm;

Luftzufuhrmodus: automatische Luftzufuhr des Ventilators, Luftzufuhrzeit 60 Sekunden;

Versorgungsluftgeschwindigkeit: 1,5 M/s;

Elektronisches Anemometer: Prüfbereich 0~8M/S

TES-Thermometer: Messbereich 0~1300°C, Genauigkeit 0,1°C

Automatische Antriebs- und Hebesysteme mit Blasflamme;

Blowtorch-Winkel: 45° von der Horizontale

Flammenhöhe: 170 ± 10 mm

Spitfire-Methode: automatische elektronische Zündung

Brennzeit: 0 ~ 99,99 Sekunden kann willkürlich eingestellt werden und die Genauigkeit beträgt ±0,01 Sekunden.

Zeitzähler mit und ohne Flamme: 0~99,99 Sekunden, Genauigkeit: ±0,01 Sekunden;

Kraftstoff: 5% (V/V) Methanol und 95% (V/V) Ethanolmischung (Kundenformulierung);

Volumen der Prüfkammer: 0,5 m3

Karton: L1000 mm × W600 mm × H1150 mm

Gewicht: 40 kg

Stromversorgung: AC220v; 50Hz; 50W;

Material: Alle aus SUS 304 Edelstahl

Anmerkung: Der Winkel der Blasflamme kann eingestellt werden, und wenn sie als horizontale Verbrennungsprüfung verwendet wird, wird sie auf 45° eingestellt.der Blasbrenner ist auf 90° eingestellt.

Brennkammer:

3.1 Box: 0,5m3, bearbeitet durch CNC-Werkzeugmaschinen, die Bogenform ist schön und großzügig. Premium SUS304

Edelstahl-Material/Bäckfarbe mit den Eigenschaften des schönen Aussehens, der Rost- und Korrosionsbeständigkeit.

3.2 Die Oberseite der Box ist mit einem Abgas- und Rauchabgassystem ausgestattet, das nach Abschluss der Prüfung das Abgas nach außen ablassen kann. Während der Prüfung wird das System ausgeschaltet.

3.3 Die Vorderseite der Schachtel ist mit einem gehärteten Beobachtungsfenster aus Glas ausgestattet, das während der Prüfung verschlossen werden kann, was für die Beobachtung der Prüflage bequem ist.

Brennender Blasbrenner:

4.1 Gas-Bunsen-Lampe, die den Anforderungen von GB/T3685-2009 vollständig entspricht, mit einem Innendurchmesser von 10 mm.

4.2 Außendurchmesser des Flammenwerfers: Ф11.5±0.1mm, Inndurchmesser des Flammenwerfers: Ф10±0.1mm, Düse weit von der Luft entfernt

Die Einlasshöhe beträgt 200±10 mm

4.3 Blowtorch-Winkel: 45° von der Ebene

4.4 Flammenhöhe: 180±20.

Bläsersystem:

5.1 Ein Windgeschwindigkeitsverstellbarer Bläser, Windgeschwindigkeitsbereich: 0,05~2 m/s

Temperaturmesssystem (optional):

6.1 Der Wärmesensor besteht aus elektrolytischem Kupfer mit sehr hoher Leitfähigkeit. Die Länge beträgt 8,8 ± 0,02 mm, der Durchmesser: Ф5,5 ± 0,01 mm

6.2 Typ K-Wärmekopplung mit einem Rohr aus Edelstahl mit einem Durchmesser von 0,5 mm als Verkleidung, einem intelligenten PID-Temperaturmessgerät und einem Typ K

Die maximale Messung beträgt 1350°C.

6.3 Prüfsystem: beweglich, während der Temperaturmessung und Temperaturmessung in die Prüfkammer gelegt.

6.4 mit elektronischer Zeitmessung ausgestattet: Genauigkeit 0,1 S (Warteschutz bei Temperaturmessung und Kalibrierung)

Hauptanlagen:

6.1 Prüfstütze: aus Edelstahl, wobei die Ebene, in der sich die Stütze und die Blasflamme befinden, parallel zur Ebene des Beobachtungsfensters befindet,für Beobachtung und Betrieb geeignet.

6.2 Keilförmiger Rahmen: Keile werden hinzugefügt, auf Keilen werden Blasbrenner installiert und auf motorbetriebenen

Es kann auf einer beweglichen Plattform hin und her bewegt werden, und es kann automatisch in der Probe bewegt werden, ohne dass manuell gedrückt und gezogen werden muss.

6.3 mit einem Regelgerät ausgestattet, mit dem die äußere und die innere Flamme der Flamme gemessen werden können.

6.4 Für die Prüfung ist eine 500-MM-Regel aus Edelstahl mit einer Genauigkeit von 1 mm auszustatten.
