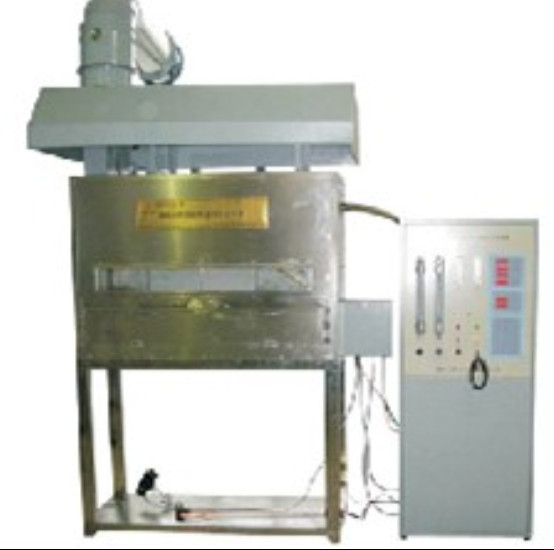

DX8401 Prüfgerät für den Strahlungswärmefluss für Bodenbeläge 12w

DX8401 Prüfgerät für den Strahlungswärmefluss für Bodenbeläge 12w

Anwendungsbereich:

Es eignet sich für die Prüfung von Bodenbelagmaterialien, die unter bestimmten Bedingungen horizontal mit einer kleinen Flammenzündung platziert und einem geneigten thermischen Strahlungsfeld ausgesetzt sind.geeignet für alle Arten von Bodenbelägen. wie Textilien, Teppiche, Kork, Holz, Gummibleche und Kunststoffböden und Bodenbesprühungsmaterialien.einschließlich des verwendeten Substrats, und Änderungen des Unterlagmaterials, des Unterlagmaterials oder anderer Aspekte des Pflasters können die Testergebnisse beeinflussen,und wird zur Prüfung und Beschreibung der Verbrennungseigenschaften des Pflasters in paarenweise thermischen Reaktionen auf Entzündung unter Laborkontrollbedingungen verwendet.

Entspricht der Norm:die Anforderungen von GB/T11785-2005 und ISO9239-1 "Bestimmung der Verbrennungsleistung von Pflastersteinmaterialien - Methode der Strahlwärmequelle" erfüllen.

Technische Parameter:

Messbereich des Wärmeflussmessers: (0-15) Kw/m2;

Genauigkeit des Wärmeflussmessers: ± 0,2 kW/m2;

Genauigkeit des Wärmeflussmessers: < ± 3%;

Der Messbereich für hohe Temperaturen der thermischen Strahlung: 400-600 °C, Genauigkeit ±0,5 °C;

Fehler bei der Temperatur des Schwarzkörpers: ±5°C;

Abgasgeschwindigkeit für Rauch: (2,5±0,2) m/s;

Abgaskapazität der Rauchemissionen: (39-85) m3/min.

Poröse feuerfeste Strahlplattengröße: 300 mm × 450 mm, können hohen Temperaturen von ca. 900 °C standhalten;

Thermocouple: K-Typ-gepanzertes Thermocouple aus Edelstahl mit einem Durchmesser von 3,2 mm;

Anforderungen an die Verteilung des Wärmeflusses: bei 200 mm: (9,1±0,4) KW/m2;

Bei 400 mm: (5.0±0.4) kW/m2;

Bei 600 mm: (2.4±0.2) kW/m2;

Verbrennungsgas: Propangas (vom Benutzer zur Verfügung gestellt);

Verbrennungsgasdurchfluss: (0,026±0,002) L/S;

Brennende Blasflamme: Außendurchmesser ¢10 mm, Inndurchmesser ¢6 mm, 35 ¢0,7 mm Löcher auf dem Blasflammrohr;

Flammenhöhe: 60 bis 120 mm einstellbar;

Zündsystem: Hochspannungselektronische Zündung;

Leistungsstarkes Abgassystem: Diese Maschine ist mit einem leistungsstarken Abgasventilator ausgestattet. Nach Abschluss der Prüfung wird das Abgasventilatorsystem eingeschaltet, um das Abgas nach außen abzugeben.

Steuerungs-/Verbrennungsboxmaterial: hochwertige (t=1,2 mm) 304 Edelstahlplatte, CNC-Werkzeugverarbeitung und -Formung, Bogenform schön und großzügig.

Blowtorch: von unserer Firma hergestellt, 304 Edelstahlmaterial, vollständig im Einklang mit den Anforderungen der GB/T11785 Norm.

Andere mechanische Teile bestehen aus 304 rostfreiem Stahl oder A3-Material mit Verdickung durch Galvanisierung, Korrosions- und Rostschutz.

Stromversorgungsspannung: AC220V±10%, 50 Hz;

Höchstleistung: 5 kW;

Verbrennungsboxgröße: L1420*W1200*H2300 ((mm)

Größe der Kontrollbox: Länge × Breite × Höhe (2,2 × 1,2 × 2,4) m;

Ausrüstungsgewicht: 350 kg.

Zusammensetzung der Ausrüstung: Die Ausrüstung besteht hauptsächlich aus zwei Teilen: der Verbrennungsbox und der Steuerbox.

Haupttechnische Indikatoren:

Die Strahlungsbox ist um 30 Grad geneigt und kann eingestellt werden

Der Einlasswärmefluss wird durch den Einlasswärmefluss gemessen.

Der Gasdurchfluss in der Rauchfläche beträgt (2,5±0,2) m/s

Die Wassertemperatur betrug 15-25 °C.

Der Strahlungsfluss der 9 Punkte der Strahlungsplatte sollte den entsprechenden Spezifikationen entsprechen (siehe Normvorschriften).

Der Auspuffventilator ist unbegrenzt einstellbar.

Merkmale: Computersteuerung; automatische Zeitmessung; Druck von Datenaufzeichnungen;

Zeitgenauigkeit: < 1 s/h;
