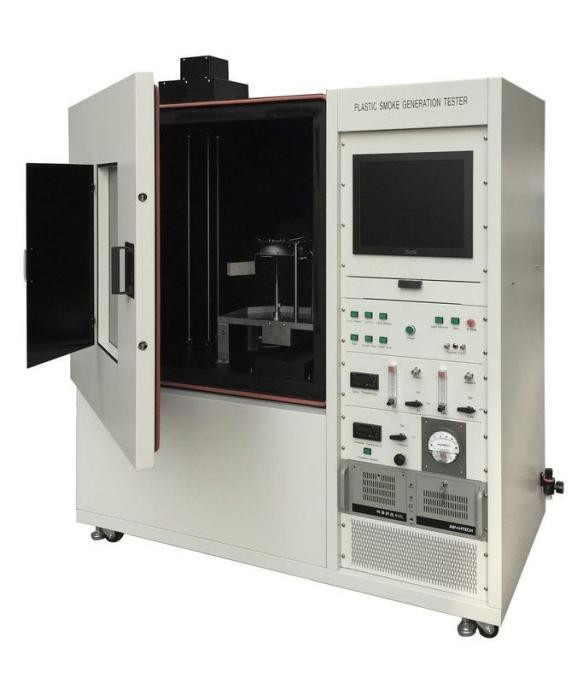

DX8368 Plastikrauchdichteprüfer mit GB8323.2-2008 Norm

DX8368 Rauchdichteprüfer aus Kunststoff

1, Konform mit den Normen: Erfüllen der Anforderungen von GB8323.2-2008 "Rauchentstehung aus Kunststoffen Teil 2: Einzelkammermethode zur Bestimmung der Rauchdichte" und ISO5659.2-2006 "Rauchproduktion aus Kunststoffen Teil 2: Einfachkammermethode zur Bestimmung der optischen Dichte".

2Anwendungsbereich: geeignet zur Messung der spezifischen optischen Dichte des Rauches, der bei der Verbrennung von Kunststoffen entsteht, und zur Ermittlung der maximalen spezifischen optischen Dichte.Es wird verwendet, um die Raucherleistung von Kunststoffen unter bestimmten Bedingungen zu bewerten.

Der Rauchdichteprüfer aus Kunststoff ist eine neue Art von Prüfgeräten, die auf der Grundlage der in der Norm GB/8323 festgelegten technischen Bedingungen entwickelt wurde.2-2008 und ISO5659-2 "Produktion von Rauch aus Kunststoffen - Teil 2: Einfachkammermethode zur Messung der Rauchdichte".

3Hauptparameter: Das gesamte Gerät besteht aus einer geschlossenen Prüfkammer, einem Photometermesssystem, einem Strahlenkegel, einem Verbrennungssystem, einem Zündgerät, einer Prüfbox, einer Halterung,mit einer Breite von mehr als 20 mm,, und Rauchdichteprüfsoftware; Der Schaltkreis wurde mit Hilfe eines Mikrocontrollers mit hohem technischen Inhalt und stabiler Leistung entwickelt.Dieses Gerät ist für alle Kunststoffe geeignet und kann auch für die Bewertung anderer Materialien (wie z. B. Gummi) verwendet werden.Es wird in Produktionsstätten und Forschungs- und Prüfstellen in der Kunststoff- und Feststoffindustrie weit verbreitet.

1Testbox: Die Haustür ist mit einem Fenster und einem undurchsichtigen Sonnenschirm ausgestattet, der die Bewegung des Fensters blockieren kann.

Die Unterseite des Quadratkartons ist mit einer explosionssicheren Aluminiumfolie ausgestattet, um einen Überdruck zu verhindern.mit einer Gesamtfläche von 81000 mm2Die Box ist mit einer inneren Druckregelvorrichtung ausgestattet (Abbildung 2).

Lichtfenster: Es gibt zwei Ø 75 mm Lichtfenster oben und unten, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceDas obere Lichtfenster befindet sich an der Oberseite der Prüfbox und eine 8 mm dicke optische Plattform ist um das Lichtfenster außerhalb der Prüfbox installiert.Die optische Plattform ist fest.: Höhe 914mm x Breite 914mm x Tiefe 610mm

mit einer Ø 15 mm Metallstange, die die feste Plattform mit der Prüfbox verbinden kann.

Außendimensionen: Höhe 16800 mm, Breite 14500 mm, Tiefe 850 mm (diese Dimension dient nur als Referenz)

Material: Besteht aus drei Schichten: äußere Schicht aus 1,5 mm dicker Stahlplatte, elektrostatisches Hochtemperaturbacken aus weißer Farbe, mittlere Schicht aus 60 mm dicker Asbestschicht, innere Schicht aus 1.2 mm dick USU304 Edelstahl, hochtemperaturelektrostatische Backfarbe schwarz, leicht zu reinigen.

Luft- und Abluft-Eingang: Der Luft-Eingang ist an der Oberseite der Prüfbox mit einem Durchmesser von Φ 65 mm installiert und wird sowohl im geschlossenen als auch im geschlossenen Zustand durch ein Flansch-Solenoidventil gesteuert.Der Auspuffanschluss befindet sich unten links, mit einem Durchmesser von Φ 80 mm, sowohl im geschlossenen als auch im geschlossenen Zustand durch ein Flanzen-Solenoidventil gesteuert und mit einem Abluftventilator ausgestattet.

2- Optoelektronisches Messsystem: besteht aus Stromversorgung, Photomultiplier-Röhre, verstärkender transparenter Folie, Verschluss, Filter, neutraler transparenter Folie, Linse, optisches System dunkler Kasten,Lichtquelle, und leichte Fensterheizung.

Lichtquelle: besteht aus einer 6,5 V Glühlampe, einem Stromversorgungstransformator (Eingang 220 V Ausgang 6,5 V) und einem variablen Widerstand.

Anbringung: Die Glühbirne wird in einer undurchsichtigen dunklen Box am Boden der Prüfbox installiert, die aus einer Lichtquelle, einer konvexen Linse, einer Lichtfensterheizung und einem optischen Fenster besteht.

Lichtfensterantrieb: mit AC220V versorgt, umgeben von einem 9W-Widerstandsdraht, um die Temperatur der Oberfläche des Lichtfensters (50°C~55°C) zu gewährleisten.

Konvexe Linse: Mit einem Durchmesser von 51 mm wurde sie so eingestellt und kalibriert, dass sie einen Ring mit einem Durchmesser von 51 mm ohne andere Lichtstrahlen außerhalb des Rings bildet.

Optisches Fenster: besteht aus einem ungehinderten transparenten Film und einer dunklen Box.

Fotodetektor: besteht aus einem Fotomultiplierrohr, einem Verstärkungsfilter, einem Verschluss, einem Filter, einem neutralen Filter, einer konvexen Linse, einem optischen Fenster usw.

Parameter des Fotomultiplierrohrs: Spannung: DC 1000V, Stromversorgung: Eingang 12V, Ausgang 0-1200V2mA

Optoelektronische Systemverarbeitung: Der Photodetektor ist ein Fotomultiplier-Rohr, das mit einer A/D-Nummerschablone verbunden ist und von einem mehrstufigen Verstärkungsmikrocomputer verarbeitet wird.Kann die Übertragbarkeit der entsprechenden optischen Dichte im Laufe der Zeit kontinuierlich messen, was 5 Größen der Spektralempfindlichkeit entspricht, ähnlich der Antwort des bloßen Auges und des dunklen Stroms unter 0,001 uA.Die Mindestempfindlichkeit eines Fotomultiplierrohrs kann zu 100% durch eine 0.5 ein neutraler Filter und einen ND-2-Verstärkungsfilter auf dem optischen Weg.

Verstärkungsfilter: ND-2.0 mit einer Durchlässigkeit von 0,95% und einer Farbtemperatur der Lichtquelle K=2854.

Lichtgatter: zur Verblendung und Korrektur von 0% Durchlässigkeit verwendet.

Filter: Um den Filter auszugleichen, gibt es insgesamt 11 Stück mit optischen Dichten von 0,1 bis 1,0 und 2.0.

Neutraler Filter: ND-0.5, Durchlässigkeit 31,7%, Farbtemperatur einer Lichtquelle K=2854.

Konvexe Linse: Mit einem Durchmesser von 51 mm kann der direkte Lichtstrahl in einen kleinen starken Punkt an der transparenten Platte zwischen den oberen und unteren dunklen Kisten fokussiert werden.

Kalibrierung optischer Systeme: Nachweis mit einem neutralen Filter mit einer optischen Dichte von 3,0 und einer Wellenlänge von 550-650 nm.

3. Strahlenkegel: aus Heizelementen mit einer Nennleistung von 2600 W, die in der Lage sind, eine Strahlungsintensität von 10 kW/m2 bis 50 kW/m2 in der Mitte der Probenoberfläche zu liefern.Bei der Prüfung der Bestrahlung in zwei weiteren Positionen 25 mm vom Zentrum der Probe entfernt, darf die Bestrahlung in diesen beiden Positionen nicht niedriger als 85% der Bestrahlung in der Mitte der Probe sein.

Strahlenkegelheizung: von einer unabhängigen Stromquelle mit einer Einphasenisoliertransformatorleistung von 3000 W betrieben. Die Temperaturregelung verwendet eine Thyristorregelung mit schnellen Zyklen,mit einer Breite von mehr als 20 mm,.

Wärmeflussmesser: Flachfläche mit einer Reichweite von 50 kW/m2 und einem Empfängerbereich von 10 mm. Die Oberfläche ist mattschwarz beschichtet und durch Wasserkühlung gekühlt.

4. Zündung: Die Zündungsspritze besteht aus Φ aus Kupferrohr mit einer Öffnung von 4,0 mm, die Flammenlänge und die horizontale Größe beträgt 30 mm.

Gasversorgungssystem:

Gasquelle: Reinheit von 95%, Propangas und Luftmischung, Druck von 170 Kpa

Propandurchflussmesser: 1-100cm3/min

Gesamtleistung:

Luftdurchflussmesser: 5 bis 500 cm3/min

Durchsichtigkeitslösung: 0,0001%;

Messbereich: 0-100%; automatischer Gangwechsel während der Messung.

Messgenauigkeit: ± 3%;

Betriebsspannung: AC200-240V 50 Hz;

Luftfeuchtigkeit: Raumtemperatur -40 °C

Arbeitsumgebung: Das Gerät sollte bei Betrieb direktes Sonnenlicht vermeiden und keinen Zwangluftfluss haben.

Messsoftware: basiert auf Windows XP-Betriebsschnittstelle und LabVIEW-Stil. Anzeige der Übertragungsfähigkeit im Vergleich zur Zeitkurve. Bietet eine chinesische und englische Schnittstelle,sowie ein chinesisches und englisches Gebrauchsanleitungsbuch.
