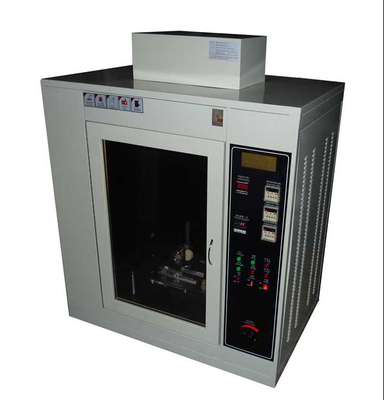

Präzisionsmaschine DX8383 zur Prüfung von Warmdraht für elektrische Produkte

DX8383 Maschine zur Prüfung von Heißdraht

Einleitung: Der heiße Draht-Test ist. Der heiße Draht selbst ist eigentlich ein festes Spezifikation Widerstand Drahtring. Während des Tests muss es auf die angegebene Temperatur durch Strom erhitzt werden,so dass die Spitze des heißen Drahtes die erforderliche Zeit mit der Probe in Kontakt trittDer Prüfbereich hängt vom spezifischen Prüfverfahren ab.
Anwendungsbereich:Die Prüfmaschine für heiße Drähte eignet sich hauptsächlich zur Durchführung von Brandgefährdungsprüfungen von elektrischen, elektronischen Produkten, Haushaltsgeräten und deren Bauteilen.Simulation der thermischen Belastung durch Wärmequellen oder Zündquellen wie heiße Bauteile oder Überlastwiderstände in kurzer ZeitEs eignet sich auch für feste elektrische Isoliermaterialien oder andere feste brennbare Materialien.
Standards entsprechen:Entworfen und hergestellt gemäß den Anforderungen der "Glow Wire Test Method" in GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 Standards.
Technische Parameter:
1- Volumen der Prüfkammer: 0,5 M3, Tiefe x Breite x Höhe: 60 x 95 x 90 cm
2- Grenzdimensionen: Tiefe x Breite x Höhe: 61x 120x 105cm
3Glühender Draht: Ein Ring mit einem Durchmesser von 4,0 mm besteht aus Nickel-/Chromdraht
4Temperaturmessgerät: 0,5 mm gepanzertes Feinstrahttermokoppel, das hohen Temperaturen von 1050 °C standhält
5Heizstrom: Bei 960 °C liegt der Strom zwischen 120 und 150 A.
6.Anwendung einer Kraft auf die Prüfung: 0,8 bis 1,2 N und Beschränkung der Drucktiefe auf mindestens 7 mm
7. Timer: Ein Timer für die Zünddauer (Ti) und die Feuerlöschzeit (Te).
8. Leuchtdraht: 4 mm±0,04 mm Ni/Cr (80/20) speziell konstruierter Standardring, horizontal stehend;
9. Thermoelement: 0,5 mm importiertes K-Typ-Thermoelement mit Panzerhülle, hitzebeständig bis 1100 °C;
10. Elektrische Heiztemperatur des heißen Drahtes: 500 °C bis 960 °C (digitale Anzeige kann voreingestellt werden), Temperaturschwankung < 3 °C;
11. Druck der Prüfprobe auf den heißen Draht: 1,0 N ± 0,1 N (nach der tatsächlichen Situation einstellbar);
12. Höchstdurchdringungstiefe: 7 mm ± 0,5 mm (nach den tatsächlichen Bedingungen einstellbar);
13. Bewegungsgeschwindigkeit der Prüfprobe: 10 mm/s~25 mm/s.
14Schweregrad: Die bevorzugten Werte für die Dauer der angewandten Prüfflamme (ta) sind: 5s, 10s, 20s, 30s, 60s, 120-1s.
15. Flammenhöhe: Die Prüfflammenhöhe beträgt 12 mm;
16Gasquelle: Butangas (von dem Benutzer bereitgestellt).
17Außenkarton aus Spiegelstahl.
Prüfmethode:Der Standardwiderstandsdrahtring wird auf die angegebene Temperatur erhitzt, und dann wird der heiße Draht und die Prüfprobe unter den Prüfbedingungen mit dem Stecker, der Steckdose, dem Gummi, dem Kunststoff und anderen Produkten in Berührung gebracht.
Entsprechende Prüfmethode für die Prüfmaschine für die Verbrennung mit heißem Draht:
Prüfmethode für die Entflammbarkeit von Brenndraht für Fertigprodukte (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Prüfmethode für die Entflammbarkeit von Materialien mit Brenndraht (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Prüfmethode für die Zündleistung von Materialien mit heißem Draht (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Brennbarkeitsindex GWFI, GWFI - Brennbarkeitsindex von Glühdraht
Die maximale Prüftemperatur einer Prüfprobe mit einer bestimmten Dicke in drei aufeinanderfolgenden Prüfungen sollte einer der folgenden Bedingungen entsprechen:
a) Innerhalb von 30 Sekunden nach Entfernen des heißen Drahtes löscht sich die Flamme oder die Hitze der Prüfprobe und das unter die Prüfprobe gelegte Verpackungspapier entzündet sich nicht;
b) Die Prüfprobe hat sich nicht entzündet.
GWIT, GWIT - Zündtemperatur des Glühdrahtes
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Probenanforderungen: Das SGS-Materiallabor hat folgende Anforderungen an die Prüfung von Proben:
Die Probe sollte einen ausreichend großen festen flachen Teil haben, und die Prüffläche sollte während der Prüfung vertikal gehalten werden.
Die Prüfproben können auf verschiedene Arten hergestellt werden:
Druckguss, Spritzguss oder Guss oder Schneiden aus Fertigteilen wie Blech mit ausreichend großer Oberfläche.
Die Abmessungen des flachen Teils sollten sein: Länge: ≥ 60 mm, Breite (innerhalb der Leuchte): ≥ 60 mm
Gemäß den Anforderungen dieses Experiments erfordert die Bewertung der Entflammbarkeit in der Regel einen Satz von 10 Prüfproben.
Schweregrad
1Der Glühdrahtentzündbarkeitsindex (GWFI) ist aus den folgenden Prüftemperaturen auszuwählen:
Prüftemperatur/°C: 550/600/650/700/750/800/850/900/960
2Die Zündtemperatur des heißen Drahtes (GWIT) ist aus den folgenden Prüftemperaturen auszuwählen:
Prüftemperatur/°C: 500/550/600/650/700/750/800/850/900/960
Bewertung der Ergebnisse:
1. Beurteilung des Glow Wire Flammability Index (GWFI) Ergebnisse
Wird die Prüfprobe nicht entzündet oder erfüllt sie die beiden folgenden Bedingungen, so gilt sie als dieser Prüfung standhaft.
a) Wenn die Flamme oder der Zünddraht der Prüfprobe innerhalb von 30 Sekunden nach Entfernen des Zünddrahtes auslöscht,
b) Das Verpackungspapier hat sich nicht entzündet
Wenn eine oder beide der vorstehenden Bedingungen nicht erfüllt sind, wird eine niedrigere Prüftemperatur gewählt und die Prüfung mit einer neuen Prüfprobe wiederholt.
Wenn beide Bedingungen gleichzeitig erfüllt sind, wird eine höhere Prüftemperatur ausgewählt und die Prüfung mit einer neuen Prüfprobe wiederholt.
Die Prüfung sollte bei der höchsten Prüftemperatur wiederholt werden, wenn die Prüfprobe den Bedingungen a) und b) entspricht.
Bestimmung der höchsten Prüftemperatur, die den Bedingungen a) und b) für drei aufeinanderfolgende Prüfungen in GWFI entspricht.
2Bewertung der Glühdrahtzündungstemperatur (GWIT)
Die Zündtemperatur der Prüfprobe während der Aufbringung des heißen Drahtes ist zu bestimmen. and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Vorsichtsmaßnahmen für die Verwendung der Prüfmaschine mit heißem Draht:
1Der Benutzer der Heißdrahtprüfmaschine muß eine stabile Stromversorgung aufrechterhalten, da sonst übermäßige Spannungsschwankungen Temperaturänderungen beeinflussen können.
2Wenn die Temperatur auf Raumtemperatur sinkt, werden die Thermoelemente in den Versuchen nur für die Temperaturkalibrierung verwendet.entfernen Sie sorgfältig das Thermoelement aus dem heißen Draht und starten Sie das Experiment.
3. Der heiße Draht sollte nicht lange bei hohen Temperaturen arbeiten, um eine Verkürzung der Lebensdauer des Thermoelementes zu vermeiden.Der Strom sollte rechtzeitig reduziert und der Strom abgeschaltet werden..
4Nach jeder Prüfung ist die Verbrennungskammer mit ausgeschaltetem Strom zu reinigen und darauf zu achten, dass sie nicht mit Thermoelementen und heißen Leitungen kollidiert.
5Nach Abschluß des Versuchs können die Benutzer mit dem Abgasventilator die während der Verbrennung erzeugten Abgase auslassen.aber schalten Sie den Ventilator während des Experiments nicht ein, um die Testergebnisse nicht zu beeinträchtigen.
6Bei Wartungsbedarf, insbesondere beim Austausch des heißen Drahtes, sollte darauf geachtet werden, dass die Schrauben, die manipuliert worden sind, wieder angezogen werden.Ansonsten wird ein schlechter Kontakt den Stromkreis beeinträchtigen und eine hohe Temperatur an der Schnittstelle erzeugen. Nach dem Ersetzen von Teilen sollten die Benutzer alle Schrauben anziehen.
7. Die heiße Drahtprüfmaschine hat eine Übertemperaturschutzfunktion. Wenn die eingestellte Temperatur erreicht ist, wird der Heizkreislauf automatisch getrennt.Die vorgegebene Temperatur darf nicht niedriger als die normale Betriebstemperatur sein., sonst kann es nicht normal funktionieren.
Versuchsspezifikationen:
1Zweck: Standardisierung des Betriebs, der Wartung und der Instandhaltung des Heißdrahtprüfers und Gewährleistung seines normalen Betriebs.
2- Anwendungsbereich: geeignet für Flammschutzprüfungen von Kunststoffteilen für verschiedene Produkte
3. Referenznorm: Gemäß den Prüfvorschriften der einschlägigen Klauseln in GB/T5169.Norm 10-2008 "Grundlegende Prüfverfahren für Glühdraht/Glühdraht - Glühdrahtgeräte und allgemeine Prüfverfahren";
Instandhaltung und Vorsichtsmaßnahmen der Geräte:
1- wöchentlich Wartung und Verwaltung der Instrumente sowie Betriebskontrollen der damit verbundenen Anpassungsschlüsselfunktionen durchzuführen und Aufzeichnungen zu führen.
2Der Prüfer muß über eine stabile Stromversorgung verfügen, da sonst Spannungsschwankungen die Temperaturänderungen beeinflussen können.
3Wenn wir Experimente durchführen, sollten wir eine Methode anwenden, bei der die Temperatur langsam steigt und sinkt.Wir sollten es langsam angehen und die Temperatur nicht auf einmal zu erhöhen.! Auf diese Weise wird die Nutzungszeit länger sein, und der Strom sollte allmählich erhöht werden. Erhöhen Sie es nicht auf 90 oder höher.Erhöhen 30-40A auf einmal ist im Grunde stabil.Auch langsam reduzieren Sie den Strom und nicht fallen auf Null auf einmal. Schnelle thermische Ausdehnung und Kontraktion kann zu Schäden an U-förmigen Heizdrähten und Glühdrahtthermoelementen führen. Diese Schäden sind irreparabel.
4. Der heiße Draht sollte nicht lange bei hohen Temperaturen arbeiten, um eine Verkürzung der Lebensdauer des Thermoelementes zu vermeiden.Der Strom sollte rechtzeitig reduziert und der Strom abgeschaltet werden..
5Nach jedem Versuch ist die Verbrennungskammer unter ausgeschalteten Bedingungen zu reinigen und darauf zu achten, dass das thermische Paar und der brennende Draht nicht berührt werden.
6Wenn eine Wartung erforderlich ist, insbesondere für den Austausch des heißen Drahtes, ist es wichtig, die Schrauben, die manipuliert wurden, zu ziehen.Ansonsten beeinträchtigt ein schlechter Kontakt den Stromkreis und erzeugt hohe Schnittstellentemperaturen.. Nach dem Ersetzen von Teilen sollten die Benutzer alle Schrauben anziehen.
