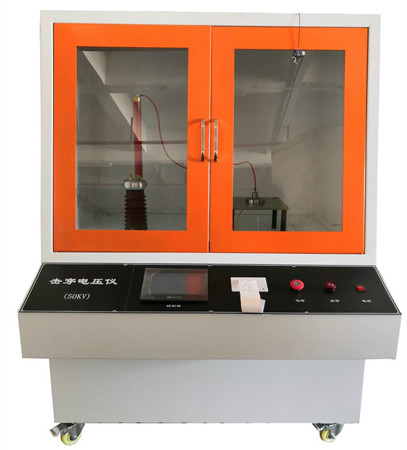

DX8388 Maschine zur Prüfung der elektrischen Festigkeit festes Isoliermaterial Elektrischer Dielektrische Festigkeitstester

DX8388 Elektrische Festigkeitsprüfmaschine für feste Isolationsmaterialien (elektrische Durchschlagsfestigkeitstester)

Konform mit Standards:

Entspricht den Anforderungen von GB1408.1, IEC60243-1 „Prüfmethoden für die elektrische Festigkeit fester Isoliermaterialien – Prüfungen bei Netzfrequenz“, GB1408.2, IEC60243-2 „Prüfmethoden für die elektrische Festigkeit fester Isoliermaterialien – Entsprechender Gleichspannungstest“ GB/T1695-2005 „Bestimmung der Durchbruchspannungsfestigkeit bei Netzfrequenz und der Spannungsfestigkeit von vulkanisiertem Gummi“ GB/T3333, Prüfnormen GB12656 und ASTM D149.

Anwendbarer Bereich:

Hauptsächlich geeignet für feste Isoliermaterialien wie Kunststoff, Folie, Harz, Glimmer, Keramik, Silikon, Glas, Isolierfarbe usw. Messen Sie die Durchschlagfestigkeit und Spannungsfestigkeit bei Netzfrequenz (48–62 Hz) oder entsprechender Gleichspannung in Luft oder flüssigem Medium. Geeignet für kontinuierliche und gleichmäßige Verstärkung oder schrittweise Verstärkung. Legen Sie bis zum Durchbruch eine Wechsel- oder Gleichspannung an die Probe an, messen Sie den Wert der Durchschlagspannung und berechnen Sie die Durchschlagfestigkeit der Probe. Erhöhen Sie die Spannung mithilfe einer Methode zur schnellen Spannungserhöhung auf den angegebenen Wert und halten Sie die Probe für einen bestimmten Zeitraum ohne Ausfälle. Der zu diesem Zeitpunkt angegebene Wert ist der Spannungsfestigkeitswert der Probe.

Wichtigste technische Parameter:

1. Prüfspannung: AC 0-50 kV stufenlos einstellbar DC 0-50 kV stufenlos einstellbar

2. Transformatorleistung: 10 KVA

3. Durchbruchspannung: 0-50 kV

4. Boosting-Geschwindigkeit: unterteilt in 6 Gänge: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Boost-Geschwindigkeitsregulierung: zur elektrischen automatischen Geschwindigkeitsregulierung

6. Genauigkeit der Spannungsmessung: ≤ 2 %

7. Leckstromauswahl: 1-20 mA

8. Testmethoden: DC-Test, AC-Test

9. Boosting-Methode: Automatische programmierbare Boosting

10. Stromversorgungsfrequenz: 50 Hz Sinuswelle

11. Stromversorgung: AC220V 50/60Hz

12. Außenmaße: Länge 1400*Breite1040*Höhe 1500 mm

13. Gewicht: 200 kg

Standardkonfiguration:

Testhost: eine Einheit

Steuergerät: ein Satz

Testelektroden (GB 1408.1): zwei Sätze

Kraftstofftank testen: zwei

Entladungssystem: ein Satz

Steuerungssystem: ein Satz

Datenerfassungssystem: ein Satz

Testsoftware: ein Satz CD

Markencomputer: ein Satz

Marken-Tintenstrahldrucker: ein Satz

Produktbenutzerhandbuch: ein Exemplar

Produktqualifikationszertifikat: eine Kopie

Verwendung:Nehmen Sie die Entladungsstange heraus und richten Sie die Teleskopstange gerade aus, stecken Sie das andere Ende der Erdungsklemme in die Metallsondenbuchse der Entladungsstange und klemmen Sie dann die Erdungsklemme an die Erdungsklemme A oder B des Instruments. Halten Sie den isolierten Griff so weit wie möglich vom Instrumentengehäuse entfernt, stellen Sie sich hin, beugen Sie sich leicht nach vorne, öffnen Sie die Glastür der Testbox und kontaktieren Sie mit der Metallsonde nacheinander die Ausgangsausgleichskugel des Hochspannungstransformators, die Probenelektrode und das Hochspannungsende des Kondensators. (Gegebenenfalls nach Abschluss der Entladung mit einem Multimeter im Wechselspannungsbereich (AC20V-Bereich) testen, ob die Spannung zwischen der Elektrode und dem menschlichen Körper weniger als 36 V beträgt, was darauf hinweist, dass die Restspannung vollständig entladen wurde.)

Aufmerksamkeit:Vor der Entnahme der Probe nach jedem Experiment ist eine vorherige vollständige Entladung erforderlich. Während der Entladung sollte die Kontaktverweilzeit an jedem Entladepunkt mehr als 2 Sekunden betragen.

Sicherheitshinweise:

1. Das Gerät muss mit einem separaten Schutzerdungskabel ausgestattet sein. Die Erdung des Schutzleiters dient hauptsächlich dazu, die starken elektromagnetischen Störungen zu reduzieren, die durch den Probenausfall in der Umgebung entstehen. Es kann auch vermieden werden, die Kontrolle über den Computer zu verlieren.

2. Der Stromkreis dieses Prüfgeräts ist mit mehreren Schutzmaßnahmen ausgestattet, darunter hauptsächlich Überstromschutz, Spannungsverlustschutz, Auslaufschutz, Kurzschlussschutz, DC-Testentladungsalarm usw.

3. Erdungsanforderungen: Eine separate Erdung ist erforderlich und die Erdung sollte den nationalen Standards entsprechen. Der Metallstab sollte mindestens 1,5 Meter unter der Erde vergraben sein.

4. Der Stromkreis dieses Prüfgeräts ist mit mehreren Schutzmaßnahmen ausgestattet, darunter hauptsächlich Überstromschutz, Spannungsverlustschutz, Auslaufschutz, Kurzschlussschutz, DC-Testentladungsalarm usw.

Produktmerkmale

1. Unabhängige Installationssoftware, die auf dem WIN XP/WIN7/WIN8-System läuft, mit einer benutzerfreundlichen Oberfläche und einfacher Bedienung

2. Experimentelle Anzeigekurve, automatische Datenspeicherung, automatische Suche.

3. Mehrzweck, kann für genaue, zuverlässige und sichere AC- und DC-Prüfungen verwendet werden.

4. Computergesteuerter Versuchsprozess, automatischer Beurteilungsstopp, automatisches Zurücksetzen.

5. Mehrere Schutzfunktionen wie Überspannung, Überstrom, Kurzschluss, Leckage und Fehlbedienung.

Hinweise:

1. Während des Experiments darf sich unbeteiligtes Personal nicht nähern, da dieses Prüfgerät Hochspannung erzeugen kann und ungeschultes Personal die Geräte nicht benutzen darf. Während des Experiments sollte es einen Betreuer geben und niemand sollte es alleine benutzen. Im Falle einer unerwarteten Situation.

2. Wenn das Gerät längere Zeit nicht verwendet wird, setzen Sie das Gerät vor der Wiederverwendung zunächst ohne Last unter Druck, d. h. entfernen Sie die Verkabelung der Hochspannungselektrode von der Ausgleichskugel. Überprüfen Sie die Testschnittstelle des Computers, um festzustellen, ob die Hochspannung normal ist.

3. Bei unerwarteten Situationen während des Experiments sollte der Strom rechtzeitig abgeschaltet werden und das Experiment kann erst fortgesetzt werden, nachdem das Problem behoben ist.

4. Die Ausrüstung sollte stabil aufgestellt werden und der Boden sollte stabil sein. Um Resonanzen zu vermeiden, verwenden Sie am besten einen Zementboden.

5. Das Gehäuse des Geräts sollte während des Gebrauchs über ein Schutzerdungskabel geerdet werden, um die Sicherheit des Bedieners und des Gerätebetriebs zu gewährleisten.

6. Schalten Sie nach der Verwendung des Geräts die Stromversorgung aller Teile des Systems aus und stecken Sie das Netzkabel weder ein noch aus, wenn es mit Strom versorgt wird.

7. Schließen Sie das Gerät entsprechend der vorgeschriebenen Versorgungsspannung an. Stellen Sie sicher, dass die Stromkreisverdrahtung korrekt ist. Andernfalls wird das Gerät beschädigt.

8. Das Instrument muss im Innenbereich aufgestellt werden und das Labor sollte sauber, trocken und frei von korrosiven Medien sein. Nicht zuständiges Personal sollte es nicht unbemerkt bedienen.

9. Lassen Sie das Gerätekabel nicht die scharfe Kante berühren, um ein Zerkratzen der Kabelisolierung zu vermeiden. Achten Sie darauf, dass das Kabel nicht unter schwere Gegenstände gedrückt wird, um einen Bruch des Kabels und einen Brand zu vermeiden. Benutzen Sie Kabel nicht zum Ziehen oder Fesseln von Gegenständen, da dies zu Fehlfunktionen des Geräts durch Kabelbruch führen kann.

10. Lassen Sie das Gerät nicht mit Wasser, korrosiven Gasen, brennbaren Gasen oder brennbaren Stoffen in Berührung kommen. Wenn dies nicht vermieden wird, kann es zu Bränden kommen.

11. Wenn Sie Geräte bewegen, unterbrechen Sie die Stromversorgung und ziehen Sie den Stecker aus der Steckdose. Stellen Sie das Gerät nicht auf den Kopf und neigen Sie es nicht in einem Winkel von mehr als 45°, wenn Sie das Gerät bewegen.

12. Ziehen Sie nicht den Netzstecker des Geräts, während es in Betrieb ist.
