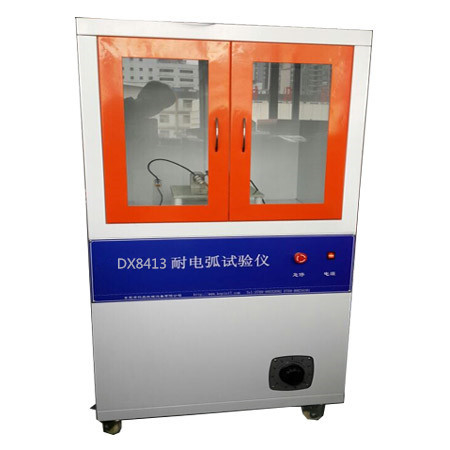

DX8413 Prüfmaschine zur Prüfung des Bogenwiderstands

DX8413EineRc-Widerstandsprüfmaschine

Hauptsächlich anwendbar für: GB/T1411-2002 Prüfung der Widerstandsfähigkeit gegen Hochspannungs- und Niedrigstrombogenentladungen trockener fester Isolationsmaterialien.

Einhaltung der Normen: Diese PrüfungErist nach GB1411, IPC650, IEC 61621, ASTMD495 konzipiert und hergestellt und entspricht Prüfverfahren wie JEC 149 und UL 746A.

Anwendungsbereich: Beurteilung der Bogenwiderstandsfähigkeit von elektrischen Isoliermaterialien wie Kunststoffen, Harzklebstoffen und Isolierfarben, die in Industriezweigen wie Motoren verwendet werden,Geräte, und Haushaltsgeräte ist hauptsächlich auf die Prüfung der Bogenwiderstandsleistung von festen Isolationsmaterialien wie Kunststoffen, Filmen, Harzen, Glimmer, Keramik, Glas, Isolieröl,Isolierfarbe, Pappe und andere Medien.

Merkmale: Die Lichtbogenwiderstandsprüfmaschine übernimmt eine Computersteuerung und die Testkurve kann während des Testprozesses online beobachtet werden; Speichert automatisch Testbedingungen und Testergebnisse,und kann auf, anzeigen und drucken

Versuchsprinzip: zur Prüfung des Bogenwiderstands von soliden Isolationsmaterialien; das zu prüfende Material wird einer hohen Spannung ausgesetzt,allmählich wachsende kleine Stromumgebung, bis sich auf der Oberfläche des Materials ein stabiler leitfähiger Kanal bildetDiese Zeit ist die Bogenwiderstandszeit des Materials.

Haupttechnische Anforderungen:

1Eingangsspannung: 220 V Wechselstrom

2. Ausgangsspannung: AC 0-20 KV;

3. Elektrische Leistung: 1,5 KVA

4Prüfmethode: intermittierender Bogen, kontinuierlicher Bogen

5. Prüfstrom: 10MA-20MA-30MA-40MA optional

6. Fehler bei der Steuerung der Prüfspannung: ≤ 1%

7. Fehler bei der Ein-/Aus-Bogenzeit: < 5 ms

8. Prüfspannung kontinuierlich einstellbar: 0-20 KV

9. Genauigkeit der Stromsteuerung: ± 10%

10Elektroden-Spezifikation: Elektrode aus Edelstahlplatte 25,4 mm * 12,7 mm * 0,15 mm

Elektrode aus Wolframstahl 56 mm * 7 mm * 30 mm

Elektrodenkonfigurationswinkel 110 Grad

Der Winkel zwischen der Elektrode und der horizontalen Ebene beträgt 35 Grad

Elektrodengewicht: 50 G

11Sicherheitsmaßnahmen:

(1) Überspannungsschutz

(2) Überstromschutz

(3) Kurzschlussschutz

(4) Sicherheitsschutz für die Türöffnung

(5) Schutz vor Fehlbetrieb von Software

12Außendimensionen: 800 mm lang × 700 mm breit × 1350 mm hoch

Hauptkonfiguration:

Tist Gastgeber: eine Einheit

Hochspannungsgenerator mit 20000 Volt: eine Einheit

FGerät zur automatischen Mikrocomputer-SpannungsregelungEin Satz:(Serieanschlussmodus)

VÜbertragungsvorrichtung des Typs mit Isolierung von Strom und StromaufnahmeEin Satz:

Prüfelektroden: zwei Sätze

StromfreisetzungsstangeEiner(Harztyp)

CComputer-Bogenwiderstands-Mess- und SteuerungssoftwareEin Satz:

CRechner: ein Satz(Marke Lenovo)

BFarbdrucker mit RandEin Satz:

PCDs für das ProgrammEin Satz:

PBenutzerhandbuch von roduct:ein Exemplar

MBescheinigung über die etrologische Prüfung:ein Exemplar

CZertifikat der Konformität: ein Exemplar

Rundom Werkzeug: ein Satz
