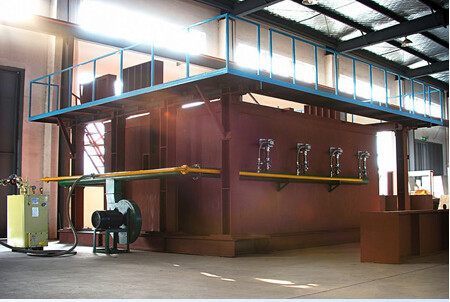

DX8364 Feuerbeständigkeit von Gebäudebauteilen Prüfgeräte vertikaler Ofen und horizontaler Ofen EN13381-8

Horizontale Öfen:

Testumfang:

1. Stahlbetontragende Wände mit einer einseitigen Feuerfläche von 3000 × 3000 mm, Stahlkonstruktion, Tragende Wände mit Schutzschicht (feuerhemmende Beschichtungen),Leichtstahl-Kielplatten-Lastträgerwände, Leimträgerwände usw. und Temperaturbestimmung ausgewählter Punkte mit unterschiedlichen Abschnitten und unterschiedlichen Breiten innerhalb der Wand.

2. Feuerbeständigkeit von nicht tragenden, rekonstruierten Armaturen. Intelligente Prüfvorrichtung für die Feuerbeständigkeit von nicht tragenden Wand

Die Nettogröße des Ofens beträgt 4200×4800×1500 (mm) und die Feuerfläche der Probe beträgt 4200×4800 (mm).

Prüfbereich: Er kann die Feuerbeständigkeit von symmetrischen und asymmetrischen Strukturproben unter den gleichen Arbeitsbedingungen gleichzeitig ermitteln, z. B. feuerdichte Türen und Fenster,Glas, feuerfeste Verschlussmaterialien usw. und können auch Feuerbeständigkeitstests an großen feuerfesten Trennwänden und feuerfesten Trennteilkomponenten wie supergroßen Firewalls durchführen,Feuerdichte Glastrennwände und feuerdichte Rollerläden, mit hohem Wirkungsgrad und kann mehrere verschiedene oder ähnliche Proben gleichzeitig testen.

3. Intelligente Prüfvorrichtung für die Feuerfestigkeit der Tragkolonne,

Die Nettogröße des Ofens beträgt 3000×3000×4700 (mm) und die Feuerhöhe der Probe beträgt 3000~4600mm (die Gesamthöhe der Säule beträgt 3600~5200mm).Die maximale Querschnittsgröße der Probe beträgt 800 mm × 800 mm oder Φ800 mm..

Die gesamte axiale Belastung beträgt 15000kN, die obere und untere exzentrische Belastung je 1000kN.

Testumfang:

1. Die Säulenhöhe beträgt 3600~5300mm, die Feuerhöhe 3000~4700mm,und der Brandfestigkeitsprüfung verschiedener Querschnittsformen und -größen von Stahlbetonsäulen, die einzelne und mehrfache Verbundlast tragen.

2. Die Säulenhöhe beträgt 3600~5300mm, die Feuerhöhe 3000~4700mm,und die Feuerbeständigkeit der Stahlkonstruktionssäule mit einer Schutzschicht (feuerdichte Beschichtung) wird verschiedenen Querschnittsformen und -größen einzelner und mehrfacher Verbundlast unterzogen.

3Temperaturbestimmung ausgewählter Messstellen mit unterschiedlichen Abschnitten und unterschiedlichen Tiefen im Inneren der Säule.

4. Feuerbeständigkeit von anderen Gegenständen (z. B. Safe), die von allen Seiten brennen.

Intelligente Prüfvorrichtung für die Feuerbeständigkeit eines Brandschutzmittels.

Anwendungsbereich:Sie eignet sich für tragende und nicht tragende Bauteile wie Wände, Balken, Säulen, Boden, Decken und Dächer, und andere Strukturen, Zubehörteile oder Strukturen können als Referenz verwendet werden.Diese Prüfmaschine ist für die Prüfung aller Bauteile nach GB/T9978 geeignet..1~9 und ISO834-1~9 Normen.

=Konform mit den Normen:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Feuerbeständigkeitsprüfmethoden für Gebäudekomponenten Teil I: Allgemeine Anforderungen", ISO834-1:1999 "Feuerbeständigkeitsprüfungen für Gebäudekomponenten Teil I:Allgemeine Anforderungen"

Hauptparameter:

Laboratorium: 4,5 M (Länge) x 4,5 M (Breite) x 3,5 M (Höhe), Verwendung von Hochtemperatur-Isoliermaterialien im Innenraum.

Beförderungsvorrichtung: Für die Bewegung des Oberkranen im Gebäude wird eine mechanische Belastung angewendet.

Stützrahmen: mit vier Walzen an eine Keilhalterung am Rahmen angeschlossen.

Thermoelemente: Einschließlich Ofenthermoelemente, Rückwärmekopplungen, mobile Thermoelemente, interne Thermoelemente und Umgebungstemperaturthermoelemente sind in verschiedenen Bereichen verteilt.

Messsonde für den Ofendruck: T-förmige Messsonde, Messgenauigkeit ± 2Pa

Messsonde für die Messung der Spaltungen der Proben: Durchmesser von 6 mm ± 0,1 mm ± 0,2 mm

Verbrennungssystem: Gasverteilungssystem (im Umkreis von 10 Metern), Flammenwerfer (mindestens 20) und Regelventile

Verbrennungsgasquelle: Propan mit einer Reinheit von mehr als 95%, Flüssiggas (vom Benutzer bereitgestellt)

Gasdurchfluss: 0~100L/min Messgenauigkeit 2,5 Grad

Luftdurchfluss: 0~50m3/min Messgenauigkeit≤±0,5m3/min

Kapazität des Gasbehälters: ≥ 50 kg × 6

System zur Temperaturregelung des Ofen: Höchstprobenpunkt 10 Punkte

Lüftungssystem und Steuerdämpfer usw.

Messbereich der Strahlungswärme auf der Rückfeueroberfläche der Probe: 0~10 W/cm2

Die Temperatur- und Druckregelung im Ofen erfolgt durch Verbindung des RS485 des Computers mit dem Steuerungssystem.und die Gleichspannung der Verbrennungsprüfsensoren wie Thermoelemente und Drucksensoren wird in digitale Form umgewandelt, die dann zur Anzeige und Speicherung an das Computersystem übertragen werden können.
