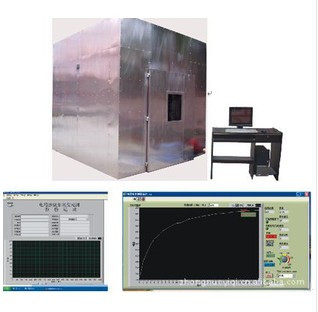

DX8330 Rauchdichteprüfmaschine für Draht und Kabel

DX8330WPrüfmaschine zur Prüfung der Rauchdichte von Eisen- und Kabelleitungen

Anwendungsbereich:Hauptsächlich zur Bestimmung der Rauchkonzentration von Kabeln und optischen Kabeln während der Verbrennung unter bestimmten Bedingungen.

Einhaltung der Normen:Erfüllen der Anforderungen der Prüfstandards GB/T17651.1-1998 und IEC61034-1-2 "Messung der Rauchdichte von Kabeln und optischen Kabeln unter spezifischen Verbrennungsbedingungen".

Hauptmerkmale:Diese Prüfmaschine ist ein integriertes Produkt der mechanischen und optoelektronischen Technologie.mit Vorteilen wie einer angemessenen Struktur, stabile Leistung und einfache Bedienung; Windows XP Betriebsoberfläche, LabVIEW-Stil und umfassender Sicherheitsmechanismus.Die Messresultate werden in Echtzeit angezeigt und eine perfekte Kurve wird dynamisch gezeichnet.Die Daten können dauerhaft gespeichert, abgerufen und ausgedruckt werden, und Berichte können direkt gedruckt werden.

Prinzip: Das optische Rauchdichtemesssystem für brennende Kabel oder optische Kabel unter bestimmten Bedingungen besteht aus einer Lichtquelle, einem Siliziumphotovollettempfänger und einem Computersystem.Das Licht, das von der Lichtquelle erzeugt wird, geht durch 3m × 3m × 3m Rauchdichte Labor bildet einen einheitlichen Lichtstrahl mit einem Durchmesser von 1.5 ± 0,1 m an der Wand gegenüber der Lichtquelle und eine am Mittelpunkt des Strahls installierte Fotozelle erkennt die Strahlstärke der Lichtquelle.Wenn bei der Verbrennung von Kabeln oder optischen Kabeln in der Verbrennungskammer eine große Rauchmenge entstehtDer Rauch absorbiert einen Teil der photoelektrischen Energie und schwächt so die Strahlintensität der Silizium-Fotozelle.die Durchlässigkeit Tt mit einer linearen Reaktion im Verhältnis zu den anfänglichen 100% berechnet werden kann.

Brennkammer:Die gesamte kubische Verbrennungskammer ist mit SUS304 1,5 mm dickem Edelstahl an einer quadratischen Halterung befestigt.

Größe der Brennkammer:3M x 3M x 3M, insgesamt 27 Kubikmeter. Es kann eine Mauer aus Ziegeln oder eine Stahlplattenkonstruktion sein, die vom Kunden gewählt wird;

Ausrüstungsstruktur:An der Vorderseite befindet sich ein Glasbeobachtungsfenster, und an den gegenüberliegenden Wänden auf beiden Seiten befindet sich ein transparentes Versiegelungsfenster mit einer Größe von 100 mm x 100 mm.mit einer Lichtfläche, die den Lichtstrahl des horizontalen Lichtmessgeräts durchlässt. Die Höhe der Mitte des Versiegelungsfensters vom Boden ist 2150 mm. Es gibt mehrere Lüftungslöcher am Boden, mit Lüftungslöchern von 100x500 mm (50 Quadratzentimeter).Die Unterseite ist mit sechs Rädern ausgestattet und die Oberseite der sechs Rollen ist mit Abgasventilatoren ausgestattet.

Optisches Messsystem:

Lichtquelle: eingeführte Quarz-Halogenlampe, Nennleistung: 100 W, Nennspannung: 12 V, Nennlichtwiedergabe: 2000-3000 Lm

Empfänger:Es handelt sich um eine Silizium-Fotoschallzelle mit einer Lichtdurchlässigkeit von 0%, was bedeutet, dass kein Licht hindurchgeht, und einer Lichtdurchlässigkeit von 100%, was bedeutet, dass vollständiges Licht ohne Hindernis hindurchgeht.Die Spektralantwort wird mit dem Spektrophotometer des Internationalen Komitees für Beleuchtung (CIE) abgestimmt.

Einrichtung:An einem Ende eines 150 Längen langen Rohres mit einem staubdichten Fenster am anderen Ende installieren.

Eine Lichtdurchlässigkeit von 0% bedeutet, dass kein Licht hindurchgeht, während eine Lichtdurchlässigkeit von 100% bedeutet, dass vollständiges Licht hindurchgeht, ohne dass ein Hindernis besteht.

Standardzündquelle: Zündquelle ist 1.0L Alkohol. Konfiguration: Ethanol 90%, Methanol 4%, Wasser 6%

Alkoholschacht (Verbrennungsboot): aus Edelstahl mit einer Dicke von 1,0 mm, einer Unterfläche von 210x110 mm, einer Oberfläche von 240x140 mm und einer Höhe von 80 mm,

Anlageposition:Die Höhe des Alkoholbehälters gegenüber dem Boden beträgt 100 mm, so dass Luft zirkuliert.

Vermischung von Rauch:Die Lüfterwelle ist 250 mm über dem Boden, 500 mm über der Wand und das Luftvolumen beträgt 7 Kubikmeter pro Minute.Während des Experiments, wurde die Luft horizontal durch einen Ventilator geblasen.

Blankprüfung: Der Zweck besteht darin, die Temperatur in der Verbrennungskammer so einzustellen, dass sie die angegebene Temperatur erreicht.und die Alkohollampe so verbrennen, dass in der Verbrennungskammer eine Temperatur von 25 ± 5 °C erreicht wird.

Temperaturmessgerät: Ein Temperatursensor ist in einer Höhe von 1,5 m vom Boden und 0,5 m von der Wand innerhalb der Tür installiert.

Zufälliges Zubehör: Einschließlich einer Software zur Messung der Durchlässigkeit, mit der Kurven und Berichte erstellt werden können.

Ein Computer und jeweils ein Drucker enthalten: Der Computer ist mit der Marke Lenovo wie folgt ausgestattet: CPU: E4300 Hauptplatine: Asus P5KPL Speicher: Kingston 2G; Festplatte 160G Display: 15 Zoll LCD-Laufwerk:Samsung-DVD; Einschließlich Rauchauspuffsystem aus Edelstahl (mit starkem Rauchauspuff und elektrischer Schaltersteuerung, wie in Abbildung 1 dargestellt)

Empfohlene Abmessungen für die Anbringung dieses Geräts im Labor: Höhe 4,5 m x Tiefe 4 m X Länge 6 m

Anforderungen an die Raumtemperatur im Labor: 25±5°C

Umweltbedingungen für die Nutzung: flacher Boden, gute Belüftung, frei von brennbaren, explosionsfähigen, ätzenden Gasen und Staub; keine starke elektromagnetische Strahlungsquelle in der Nähe;Lassen Sie einen geeigneten Wartungsraum um die Ausrüstung.

Temperatur: 5°C bis 30°C.

Luftdruck: 86 bis 106 kPa.

Stromversorgung: AC220V/50HZ.

Erlaubter Spannungsfluktuationsbereich: 380 V ± 10%.

Frequenz zulässiger Schwankungsbereich: 50 Hz ± 1%.

Die Benutzer müssen die entsprechenden Kapazitätsluft- und Leistungsschalter für die Ausrüstung an der Montagestelle konfigurieren.und dieser Schalter muss unabhängig sein und für die Verwendung dieser Ausrüstung bestimmt sein.

Wenn das Gerät nicht funktioniert, sollte die Umgebungstemperatur bei 0-45°C gehalten werden.

1. Optisches Messgerät:

A. Importquarzhalogenlampe mit Lichtquelle: Nennleistung: 100 W, Nennspannung: 12 V, Nennlichtwiedergabe: 2000-2000-

3000 Lm

B. Empfänger: Es handelt sich um eine Siliziumphotovolle mit einer Lichtdurchlässigkeit von 0%, was bedeutet, dass kein Licht hindurchgeht.und eine Lichtdurchlässigkeit von 100%, die den vollständigen Lichtdurchgang ohne Hindernis anzeigt.

2Standardzündquelle:

A. Die Zündquelle ist 1,0 l Alkohol

B. Alkoholfach: aus rostfreiem Stahl, mit einer Unterfläche von 210110 mm, einer Oberfläche von 240140 mm und einer Höhe von 80 mm aus Quarzglas,

3. Rauchmischung: Mit einem Desktopventilator wird der Rauch gleichmäßig in der Verbrennungskammer verteilt.

4. Leerversuch: Brennende Alkohollampe, um eine Temperatur von 25 ± 5 °C in der Verbrennungskammer zu erreichen.

5Temperaturmessgerät: Ein Temperatursensor wird in einer Höhe von 1,5 m vom Boden und 0,5 m von der Wand innerhalb der Tür installiert.

6Es ist eine Reihe von Transmittanzmesssoftware enthalten, die Kurven und Berichte erzeugen kann.

7. Einschließlich eines Computers (Selbstversorgungsdrucker)
