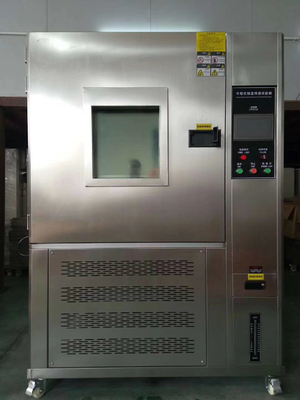

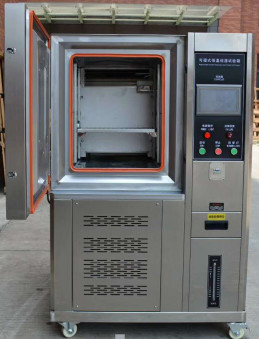

Prüfungskammer für konstante Temperatur und Luftfeuchtigkeit 80L -60°C ~ 150°C

Prüfkammer mit konstanten Temperatur- und Luftfeuchtigkeit80L -60°C bis 150°C technische Spezifikationen

Erfüllen der Anforderungen:

Die Leistungsindikatoren erfüllen die Anforderungen von GB5170, 2, 3, 5, 6-95 "Grundparameterprüfungsmethode für Umweltprüfgeräte für Elektro- und Elektronikprodukte:Niedrige Temperatur"Hochtemperatur, konstante Feuchtigkeit, wechselnde Feuchtigkeit".

Grundlegende Umweltprüfungsvorschriften für Elektro- und Elektronikprodukte Prüfung A: Niedertemperaturprüfmethode GB 2423.1-89 (IEC68-2-1)

Grundlegende Umweltprüfungsvorschriften für Elektro- und Elektronikprodukte Prüfung B: Hochtemperaturprüfmethode GB 2423.2-89 (IEC68-2-2)

Grundlegende Umweltprüfungsvorschriften für Elektro- und Elektronikprodukte Prüfung Ca: Testmethode bei konstanter Feuchtigkeit GB/T 2423.3-93 (IEC68-2-3)

Grundlegende Umweltprüfungsvorschriften für Elektro- und Elektronikprodukte Prüfung Da: Wechselprüfungsmethode mit Feuchtigkeit und Hitze GB/T423.4-93 (IEC68-2-30)

1Detaillierte Leistung der Parameter:(bezieht sich auf luftgekühlten Typ bei Raumtemperatur 20 °C, ohne Belastung)

1.1 Modell: HT-HW-80C

1.2: Größe der Innenbox: W400*H500*D400mm

Kartongröße: W920*H1400*D1020mm

1.3 Temperaturbereich: -60 °C bis 150 °C

1.4 Temperaturschwankungen: 0,5°C

1.5 Abweichung der Temperatur: ≤ 2°C

1.6 Heizzeit: ca. 40 Minuten von der Raumtemperatur auf 150°C (nichtlinear ohne Last)

1.7 Abkühlzeit: von der Normaltemperatur auf -40 °C für etwa 60 Minuten (nichtlinear ohne Belastung)

1.8 Luftfeuchtigkeitsbereich: 20% bis 98% RH.

1.9 Luftfeuchtigkeitsschwankung: 3% R.H.

1.10 Abweichung der Luftfeuchtigkeit: ≤ 3%

1.11 Temperatur- und Luftfeuchtigkeitsregelungsbereich:

2Struktur und Material:

A. Innenfachmaterial: Edelstahlplatte (SUS # 304)

B. Material der Außenbox: rostfreie Stahlplatte, zerstäubt oder kalt lackiert (fakultativ)

C. Dämmstoff: starres Polyurethanschaum und Glaswolle

D. Luftzufuhrkreislauf:

(1) Motor mit einer Leistung von 1 90 W

(2) Langläufige Welle aus Edelstahl

(3) Mehrflügelventilatorblätter (SIRCCO FAN)

E. Boxtür: Monolithische Tür, einzelnes Fenster, links offen, Griff auf der rechten Seite

(1) Fenster 260x340x40mm 3-schichtige Vakuumschicht

(2) Flach eingebetteter Griff

(3) Hinterknopf: SUS #304

3Kühlsystem:

A. Kompressor: aus Frankreich eingeführter vollständig verkapselter Kompressor

B. Kühlmittel: umweltfreundliches Kühlmittel R404A

C. Kondensator: Flossenart mit Wärmeabflussmotor

D. Verdampfer: mehrstufige automatische Anpassung der Lastkapazität des Flossenarten

E. Sonstiges Zubehör: Trocknungsmittel, Kühlmittelstromfenster, Expansionsventil

F. Expansionssystem: Kühlsystem mit Kapazitätsregelung

4Steuerungssystem:

Importierte 880-Display-LCD-Touch-Panel, Bildschirm-Intercom-Eingabedaten, Temperatur und Luftfeuchtigkeit können gleichzeitig programmiert werden, Kurvenanzeige, Set-Wert/Display-Wertkurve.Eine Vielzahl von Alarmen kann separat angezeigt werden, und der Fehler kann durch den Bildschirm angezeigt werden, wenn der Fehler auftritt, um den Fehler zu beseitigen und den Fehlbetrieb zu beseitigen.präzise Überwachungsfunktionen, und anzeigen auf dem Bildschirm in Form von Daten.

1- Spezifikationen für die Steuerung:

a. Genauigkeit: Temperatur ± 0,1 °C, Luftfeuchtigkeit ± 1% RH

b. Auflösung: Temperatur ± 0.1, Feuchtigkeit 1% R.H.

c. Temperaturneigung: 0,1 bis 9,9

d. verfügt über die oberen und unteren Grenzwerte für die Bereitschafts- und Alarmfunktionen

Auswahl des Temperatur- und Luftfeuchtigkeitseingangssignals PT 100Ω×2 (Trockene und Nasse)

f. Temperatur- und Feuchtigkeitsumwandlungsausgang: 4 ~ 20 MA

g.6 Gruppen der P.I.D.-Steuerparameter, automatische P.I.D.-Berechnung, automatische Korrektur von trockenen und nassen Glühbirnen

2. Bildschirm-Anzeigefunktion:

a. berührungsbasierte Eingabe, direkte Bildschirmanzeigen

b. Direkte Anzeige der Temperatur- und Luftfeuchtigkeitseinstellungen (SV) und des tatsächlichen (PV) Wertes (in englischer Sprache)

c. Es kann die aktuelle Ausführungsprogrammnummer, Segment, verbleibende Zeit und Anzahl der Zyklen anzeigen

d. Ausführung der kumulativen Zeitfunktion

e. Der Temperatur- und Luftfeuchtigkeitseinstellungswert des Programms wird als grafische Kurve angezeigt, mit Echtzeit-Anzeige-Programmkurven-Ausführung

f. mit einem separaten Programmbearbeitungsbildschirm, direkt Eingabe von Temperatur, Luftfeuchtigkeit und Zeit

3. Programmkapazität und Steuerungsfunktion:

a. Verfügbare Programmgruppen: bis zu 100 Gruppen

Verfügbare Speicherkapazität: insgesamt 5000 SEGMENTE

c. Wiederholbare Befehle: jeder Befehl kann bis zu 9999 Mal ausgeführt werden.

d. Die Produktion des Programms erfolgt in Dialogform mit Bearbeitungs-, Clearing- und anderen Funktionen

e.Die Zeit der Segmente ist auf 0-530 Stunden-59 Minuten festgelegt.

f. hat die Funktion des Programmmemories, automatisches Starten und kontinuierliche Ausführung des Programms nach Wiederaufnahme

Die grafische Kurve kann in Echtzeit angezeigt werden, wenn das Programm ausgeführt wird

h. mit Date- und Zeitregelungsfunktion

i. Tasten- und Bildschirmsperrfunktion (LOCK)

5Standardkonfiguration:

A. Stromkabel 4,0 mmx3

B. 232 Ausfuhrterminal eins

C. Edelstahlregal SUS #304 aus quadratisch perforierter Stahl

D. 8 verstellbare Abstandsschnallen aus Edelstahl

E. Eine Energieeinsparlampe mit 11 Watt

F. 1 ψ50 mm Prüfloch auf der linken Karosserieseite, 1 Lochdeckel aus Edelstahl.

G. 1 Stück nicht gewebter Stoffe für Standardprüfungen

H. Ein Satz Bedienungsanleitungen und ein Satz Bedienungsanweisungen für die Steuerung

6Umgebung

(1) zulässiger Betriebstemperaturbereich 0°C bis 35°C

(2) Leistungssicherungsbereich: 5°C bis 35°C

(3) Relative Luftfeuchtigkeit: höchstens 85%

(4) Luftdruck: 86 bis 106 Kpa

(5) Es gibt keine starken Schwingungen um

(6) Keine direkte Sonnenlicht oder andere Wärmequellen

(7) Natürliche Ableitung: ※ In der Mitte des Abflussrohrs darf kein Vorsprung vorhanden sein und der Boden des Hauses darf nicht extrem geneigt sein.

7Stromversorgung:Einphasen 5,5 kW 220 V 50 Hz

8- Kundendienst:

1. Kostenlose Garantie für 12 Monate (außer für Naturkatastrophen, abnormale Stromversorgung, Schäden durch unsachgemäße menschliche Nutzung und unsachgemäße Wartung).

2Während der Garantiezeit schlägt der Lieferant nach Erhalt des Anrufs des Nutzers einen Serviceplan vor und teilt dem Nutzer dies innerhalb von 48 Stunden mit.Der Lieferant schickt sofort jemanden an die Tür.. (Gibt es ein Problem bei der Verwendung Ihres Geräts, stellt die Partei A während der Garantiezeit kostenlos Zubehör zur Verfügung, und die Wartungszeit der Partei A darf grundsätzlich nicht mehr als 2 Tage betragen)

9Zahlungsmethode:Vor der Zahlung gehört das Eigentum an der Ausrüstung Partei A.
