DX-8368 Rauchdichteprüfer aus Kunststoff

DX-8368 Rauchdichteprüfer aus Kunststoff

Plastic combustion smoke density tester ist eine neue Art von Testgeräten zur Messung der Rauchdichte, die nach den technischen Bedingungen des Standards GB/8323 entwickelt wurde.2-2008 und ISO5659-2 "Prüfmethode zur Bestimmung der Rauchdichte durch Einzekammermethode zur Erzeugung von Rauch aus Kunststoffen Teil 2"Diese Standards sind geeignet, um die spezifische optische Dichte von Rauch zu bestimmen, wenn Plastik verbrannt wird, und die maximale spezifische optische Dichte ist das Testresultat.Es wird verwendet, um die Rauchleistung von Kunststoffen unter bestimmten Bedingungen zu bewerten..

Es entspricht GB8323.2-2008 "Plastic-Smoke Generation-Part II: Test Method for Determining Smoke Density by Single-chamber Method" und ISO5659.2-2006 "Plastic-Smoke Generation Part II:Bestimmung der optischen Dichte durch die "Single-chamber Method" TeststandardDas ist Astm e662.

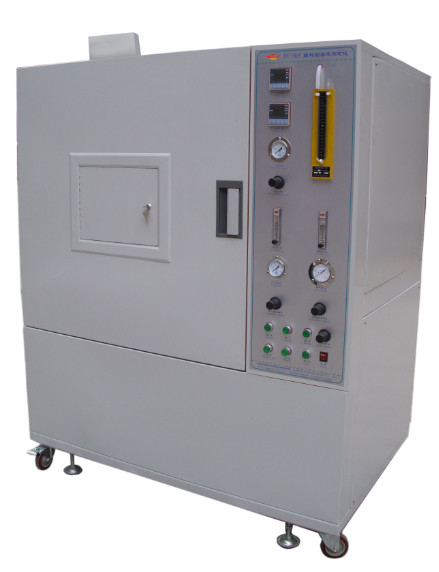

Das gesamte Gerät besteht aus einer geschlossenen Prüfkammer, einem Photometermesssystem, einem Strahlenkegel, einem Verbrennungssystem, einem Zündgerät, einer Prüfbox, einer Halterung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDie Schaltung wurde von einem Single-Chip-Mikrocomputer entwickelt, mit hohem technischen Inhalt und stabiler Leistung.Diese Methode kann jedoch auch für die Bewertung anderer Materialien verwendet werden (z. B..z.B. Gummi, Textilbeschichtungen, lackierte Oberflächen, Holz und andere Materialien) und wird weit verbreitet in Produktionsanlagen der Kunststoffindustrie, der Feststoffindustrie,und wissenschaftliche Forschungs- und Prüfstellen.

1Testkammer:

1.1 Die Haustür ist mit einem Fenster und einem undurchsichtigen Lichtschild ausgestattet, das die Bewegung des Fensters blockiert.

1.2 Der Boden der Quadratbox ist mit einem Blasting Aluminiumfoil Sheet installiert, um Überdruck zu verhindern, das aus einer Sicherheits-Bursting-Disc mit einer Dicke von 0.04mm, einer Länge von 405mm,Eine Breite von 200 mm, and a total area of 81000mm2, and an internal pressure regulating device of the box is installed (siehe Abbildung 2).

1.3 Lichtfenster: das obere und untere zwei Ø 75mm Lichtfenster, der Boden des Lichtfensters ist mit einem 9W annularen elektrischen Heizgerät ausgestattet,in order to ensure the temperature of the upper surface of the light window (50 oC ~ 55o C ist angemessen) in order to reduce the smoke concentration on the surface to the minimum Die Temperatur der oberen Oberfläche des Lichtfensters (50 oC ~ 55o C ist angemessen) in order to reduce the smoke concentration on the surface to the minimumDas Lichtfenster befindet sich an der Spitze der Testbox, und eine 8 mm dicke optische Plattform ist um das Lichtfenster außerhalb der Testbox installiert.und der optische Tisch ist mit einer Metallstange von Ø 15 mm fixiert, die die feste Plattform und die Testbox verbinden kann.

1.4 Inner size: Höhe 914mm X Breite 914mm X Tiefe 610mm

1Material: Es besteht aus drei Schichten: die äußere Schicht ist 1,5 mm dicke Stahlplatte, high temperature electrostatic baking beige weiße Farbe,Die mittlere Schicht besteht aus einer 60 mm dicken Asbestschicht.Und die innere Schicht ist 1,2 mm dick USU304 Stainless Steel, High Temperature Electrostatic Baking Black Paint, die leicht gereinigt werden kann.

1.5 Air inlet and exhaust port: Der Air inlet ist an der Spitze der Testbox installiert, mit einem Durchmesser von Φ65mm, und die Schließ- und Schließzustände werden von einem Solenoidventil mit einem Flange gesteuert;Der Auspuffanschluss ist am unteren Ende der linken Seite installiert., mit einem Durchmesser von Φ80mm, und wird von einem Solenoidventil mit einer Flange gesteuert, um die Schließ- und Schließzustände zu steuern, und ein Auspuffventilator ist angebracht.

2Fotoelektrische Messsysteme.Es besteht aus Stromversorgung, Photomultiplier Tube, Vergrößerung von Translucens, Schalter, Filter, neutrale Translucens, Linsen, optisches System Obscura, Lichtquelle und optischer Fensterheizung

2.1Lichtquelle:

2.1.1Lichtquelle: Es besteht aus einer Glühlampe von 6,5 V, einem Transformator, der Strom liefert (Eingang 220 V und Ausgang 6,5 V), und einem variablen Widerstand.

2.1.2Installation: Die Glühbirne wird in der opaquen dunklen Box am Boden der Testkammer installiert, die aus einer Lichtquelle, einer konvexen Linse, einem Lichtfensterheizer und einem optischen Fenster besteht.

2.1.3. Window adder: AC220V Stromversorgung, umgeben von 9W Widerstandsdraht, um die Temperatur der oberen Oberfläche des Fensters zu gewährleisten (50 oC ~ 55oC).

2.1.4Konvexe Linse: 51mm im Durchmesser, angepasst und kalibriert, vollständig einen Ring mit einem Durchmesser von 51mm und kein anderes Licht im Strahl außerhalb des Rings.

2.1.5Optisches Fenster: aus einem ungehinderten transluzenten Film und einer Kamera-Obskura-Box.

2.2- Das ist ein Fotodetektor.

2.2.1Es besteht aus einem Photomultiplier-Rohr, einem Vergrößerungsfilter, einem Verschluss, einem Filter, einem neutralen Filter, einer konvexen Linse, einem optischen Fenster usw.

2.2.2Die Photomultiplier-Röhre.

2.2.2.1Parametern des Photomultiplier-Tubes: Spannung: DC 1000V, Stromversorgung:

2.2.2.2Das photodetector ist ein photomultiplier tube, verbunden mit der A/D-Nummer-Vorlage, und verarbeitet durch multi-stage amplification microcomputer.Es kann die Übertragbarkeit der entsprechenden optischen Dichte über die Zeit kontinuierlich messen.Das ist 5 Mengen Spektralsensitivitätsantwort, ähnlich der Antwort des bloßen Auges und der dunkle Strom ist weniger als 0.001uA.Die minimale Empfindlichkeit des Photomultiplier-Tubes kann durch Lesen von 100% der 0 erreicht werden..5 neutrale Filter und ein ND-2 Vergrößerungsfilter im optischen Pfad.

2.2.3Vergrößerung Filter: ND-2.0 Transmittance ist 0.95%, und die Farbtemperatur einer Lichtquelle ist K=2854.

2.2.4- Shutter: verwendet für Baffle und 0% Korrektur-Transmittanz.

2.2.5Filter: Für den Kompensationsfilter, die optische Dichte ist 0.1~1.0 und 2.0Eine Gesamtzahl von 11 Stücken.

2.2.6Neutraler Filter:5Eine Lichtquelle mit einer Farbtemperatur von K = 2854.

2.2.7Konvex Linsen: Der Durchmesser beträgt 51 mm, so dass der direkte Strahl in einen kleinen starken Punkt an der transluzenten Platte zwischen der oberen und unteren Obskura fokussiert werden kann.

2.2.7Kalibrierung des optischen Systems: Detektion mit einem neutralen Filter mit einer optischen Dichte von 3.0 und einer Wellenlänge von 550~650nm.

2.2.8Optisches Fenster: aus einem ungehinderten transluzenten Blatt und einer Kamera-Obskura-Box.

3Radiationskegel.

3.1Radiation cone: Es besteht aus einem Heizelement mit einer Nennleistung von 2600W, das 10KW/m2 bis 50KW/m2 Strahlungsintensität in der Mitte der Probenoberfläche liefern kann.Bei der Prüfung der Bestrahlung der anderen beiden Orte 25 mm vom Zentrum der Probe entferntDie Irradianz dieser beiden Positionen kann nicht weniger als 85% der Irradianz des Zentrums der Probe sein.

3.2Radiant Cone Heater: Powered by an independent power supply, the power of single-phase isolation transformer is 3000W, and the temperature control adopts thyristor control with fast cycle, die Leistung des Single-phase Isolation Transformers beträgt 3000W, und die Temperaturkontrolle verwendet Thyristor-Kontrolle mit schnellem Zyklus.und die Kontrolltemperatur kann bei ±2 °C stabilisiert werden.

3.3Heat flow meter: ein flacher Bereich mit einer Bandbreite von 50kw/m2 und einem Durchmesser von 10 mm im empfangenden Strahlungsbereich, dessen Oberfläche mit mattem Schwarz beschichtet ist und die Kühlung wassergekühlt ist.

3.4Die Zündungsspritze besteht aus einem Kupferrohr mit einer Öffnung von 4,0 mm, und die Flammenlänge und horizontale Messung beträgt 30 mm.

4Gasversorgungssystem:

4.1Gasquelle: Reinheit ist 95%, Propan und Luft gemischt Gas, Druck ist 170Kpa.

4.2Propan-Flowmeter: 1 bis 100 cm3/min.

4.3Luftflussmesser: 5 bis 500 cm3/min.

5Performance:

1Übertragungs-Auflösung: 0,0001%;

2Measuring range: 0-100%; automatischer Gangwechsel beim Messen.

3Messgenauigkeit: ± 3%

4Arbeitsspannung: AC200-240V 50Hz;

5Umgebungsfeuchtigkeit: Raumtemperatur -40°C.

6Arbeitsumgebung: Wenn das Instrument läuft, sollte es direktes Sonnenlicht vermeiden und keinen erzwungenen Luftstrom haben.

6Measurement-Software:

Based on WINDOWS XP operation interface and LabVIEW style. Transmittance vs. time curve is displayed. Chinesische und englische Benutzeroberfläche, und bieten chinesische und englische Anleitungen.
