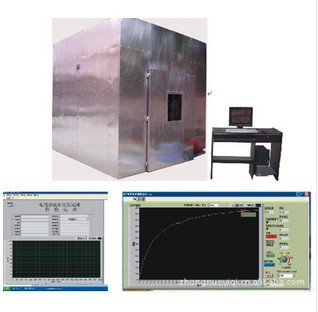

DX8330 Rauchdichteprüfmaschine für Draht und Kabel

DX8330 Draht- und Kabelrauchdichteprüfgerät

Anwendungsbereich: Hauptsächlich zur Bestimmung der Rauchkonzentration, die von Kabeln und Glasfaserkabeln während der Verbrennung unter bestimmten Bedingungen freigesetzt wird.

Einhaltung von Normen: Erfüllt die Anforderungen der Prüfnormen GB/T17651.1-1998 und IEC61034-1-2 "Messung der Rauchdichte von Kabeln und Glasfaserkabeln unter spezifischen Verbrennungsbedingungen".

Hauptmerkmale: Dieses Prüfgerät erfordert Fachkenntnisse in den Bereichen Mechanik, Optik und Elektronik. Es ist ein integriertes Produkt der mechanischen und optoelektronischen Technologie mit Vorteilen wie vernünftiger Struktur, stabiler Leistung und einfacher Bedienung; computer-Betriebsschnittstelle, LabVIEW-Stil und umfassender Sicherheitsmechanismus. Während der Testperiode werden die Messergebnisse in Echtzeit angezeigt und eine geeignete Kurve dynamisch gezeichnet. Die Daten können dauerhaft gespeichert, abgerufen und ausgedruckt werden, und Berichte können direkt gedruckt werden.
Prinzip: Das optische Messsystem für die Rauchdichte von brennenden Kabeln oder Glasfaserkabeln unter spezifischen Bedingungen besteht aus einer Lichtquelle, einem Silizium-Fotodetektor-Empfänger und einem Computersystem. Das von der Lichtquelle erzeugte Licht durchquert ein 3m x 3m x 3m großes Rauchdichtelabor und bildet einen gleichmäßigen Lichtstrahl mit einem Durchmesser von 1,5m ± 0,1m an der gegenüberliegenden Wand der Lichtquelle. Ein am Mittelpunkt des Strahls installierter Fotodetektor erfasst die Strahlintensität von der Lichtquelle. Wenn durch die Verbrennung von Kabeln oder Glasfaserkabeln eine große Menge Rauch in der Brennkammer entsteht, absorbiert der Rauch einen Teil der photoelektrischen Energie, wodurch die Strahlintensität des Silizium-Fotodetektors geschwächt wird. Durch die Datenverarbeitung mit einem Computersystem kann die Transparenz Tt mit einer linearen Reaktion relativ zu den anfänglichen 100% berechnet werden.

Brennkammer: Die gesamte kubische Brennkammer ist mit 1,5 mm dickem SUS304-Edelstahl auf einem quadratischen Rahmen befestigt.

Größe der Brennkammer: 3M x 3M x 3M, insgesamt 27 Kubikmeter. Sie kann eine Ziegelwandkonstruktion oder eine Stahlplattenkonstruktion sein, je nach Wahl des Kunden;

Gerätestruktur: An der Vorderseite befindet sich ein Glas-Sichtfenster, und an den gegenüberliegenden Wänden auf beiden Seiten ist ein transparentes Dichtungsfenster mit einer Größe von 100 mm x 100 mm installiert, das den Lichtstrahl des horizontalen Lichtmessgeräts passieren lässt. Die Höhe des Mittelpunkts des Dichtungsfensters vom Boden beträgt 2150 mm. Am Boden befinden sich mehrere Lüftungsöffnungen mit Lüftungsöffnungen von 100x500 mm (50 Quadratzentimeter). Der Boden ist mit sechs Rädern ausgestattet und die Oberseite der sechs Rollen ist mit Abluftventilatoren ausgestattet.

Optisches Messsystem:
Lichtquelle: importierte Quarz-Halogenlampe, Nennleistung: 100W, Nennspannung: 12V, Nennlichtstrom: 2000-3000Lm

Empfänger: Es handelt sich um eine Silizium-Fotodiode mit einer Lichtdurchlässigkeit von 0%, die kein Licht durchlässt, und einer Lichtdurchlässigkeit von 100%, die vollständige Lichtdurchlässigkeit ohne Behinderung anzeigt. Die spektrale Empfindlichkeit ist auf das Spektrophotometer der Internationalen Beleuchtungskommission (CIE) abgestimmt.

Installation: Installation an einem Ende eines 150 langen Rohrs mit einem staubdichten Fenster am anderen Ende. Die Innenwand des Rohrs ist glänzend schwarz und reflexionsarm.

Eine Lichtdurchlässigkeit von 0% bedeutet, dass kein Licht durchdringt, während eine Lichtdurchlässigkeit von 100% bedeutet, dass das Licht vollständig und ungehindert durchdringt.

Standard-Zündquelle: Die Zündquelle ist 1,0L Alkohol. Konfiguration: Ethanol 90%, Methanol 4%, Wasser 6%

Alkoholwanne (Verbrennungsschale): aus Edelstahl mit einer Dicke von 1,0 mm, mit einer Bodenfläche von 210x110 mm, einer oberen Fläche von 240x140 mm und einer Höhe von 80 mm,

Installationsposition: Die Höhe der Alkoholwanne vom Boden beträgt 100 mm, was eine Luftzirkulation ermöglicht.

Rauchvermischung: Verwendung eines Tischventilators zur gleichmäßigen Verteilung des Rauchs in der Brennkammer. Die Lüfterwelle befindet sich 250 mm über dem Boden, 500 mm über der Wand, und das Luftvolumen beträgt 7 Kubikmeter pro Minute. Während des Experiments wurde die Luft horizontal von einem Ventilator geblasen.

Blindtest: Der Zweck ist, die Temperatur in der Brennkammer auf die vorgegebene Temperatur einzustellen und die Alkohollampe zu verbrennen, um eine Temperatur von 25 ± 5 °C in der Brennkammer zu erreichen.

Temperaturmessgerät: Ein Temperatursensor ist in einer Höhe von 1,5 Metern über dem Boden und 0,5 Metern von der Wand im Inneren der Tür installiert. Überwacht die Temperatur im Labor.
Zufälliges Zubehör: einschließlich eines Satzes von Transparenzmesssoftware, die Kurven und Berichte ausgeben kann. Siehe Abbildungen 1 und 2.

Einschließlich jeweils eines Computers und eines Druckers: Der Computer ist mit der Marke wie folgt ausgestattet: CPU: E4300 Hauptplatine: Asus P5KPL Speicher: Kingston 2G; Festplatte 160G Display: 15 Zoll LCD Laufwerk: Samsung DVD; Einschließlich Edelstahl-Rauchabzugssystem. (Verwendung von starker Rauchabsaugung und elektrischer Schaltersteuerung wie in der Abbildung gezeigt)

Vorgeschlagene reservierte Abmessungen für die Aufstellung dieses Instruments im Labor: Höhe 4,5M x Tiefe 4M x Länge 6m

Anforderung an die Raumtemperatur im Labor: 25 ± 5 °C

Umweltbedingungen: ebener Boden, gute Belüftung, frei von brennbaren, explosiven, korrosiven Gasen und Staub; Keine starken elektromagnetischen Strahlungsquellen in der Nähe; Ausreichend Wartungsraum um das Gerät herum.

Temperatur: 5 °C ~ 30 °C.
Luftdruck: 86-106 kPa.
Stromversorgung: AC220V/50HZ.
Zulässiger Spannungsschwankungsbereich: 380V ± 10%.
Zulässiger Frequenzschwankungsbereich: 50Hz ± 1%.

Benutzer müssen am Installationsort entsprechende Leistungsschalter für Luft und Strom für das Gerät konfigurieren, und dieser Schalter muss unabhängig und dediziert für die Nutzung dieses Geräts sein.

Wenn das Gerät nicht in Betrieb ist, sollte die Umgebungstemperatur innerhalb von 0-45 °C gehalten werden.
1. Optisches Messgerät:
A. Importierte Quarz-Halogenlampe mit Lichtquelle: Nennleistung: 100W, Nennspannung: 12V, Nennlichtstrom: 2000-2000-
3000Lm
B. Empfänger: Es handelt sich um eine Silizium-Fotodiode mit einer Lichtdurchlässigkeit von 0%, die kein Licht durchlässt, und einer Lichtdurchlässigkeit von 100%, die vollständige Lichtdurchlässigkeit ohne Behinderung anzeigt.
2. Standard-Zündquelle:
A. Die Zündquelle ist 1,0L Alkohol
B. Alkoholwanne: aus Edelstahl, mit einer Bodenfläche von 210x110 mm, einer oberen Fläche von 240x140 mm und einer Höhe von 80 mm aus Quarzglas,
3. Rauchvermischung: Verwendung eines Tischventilators zur gleichmäßigen Verteilung des Rauchs in der Brennkammer.
4. Blindtest: Verbrennen einer Alkohollampe, um eine Temperatur von 25 ± 5 °C in der Brennkammer zu erreichen.
5. Temperaturmessgerät: Ein Temperatursensor ist in einer Höhe von 1,5 Metern über dem Boden und 0,5 Metern von der Wand im Inneren der Tür installiert.
6. Ein Satz Transparenzmesssoftware ist enthalten, die Kurven und Berichte ausgeben kann.
7. Einschließlich eines Computers (selbst bereitgestellter Drucker)
