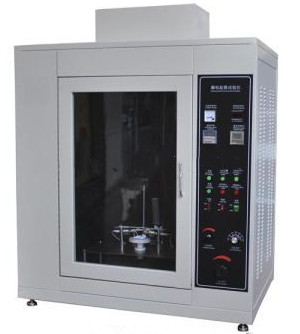

DX8352 Leckage-Trace-Tester

1, Anwendungsbereich:
Der Leckage-Trace-Tester ist eine Vorrichtung, die eine bestimmte Spannung zwischen Platinelektroden einer bestimmten Größe (2 mm x 5 mm) auf die Oberfläche von festen Isolationsmaterialien anwendet.und lässt ein bestimmtes Volumen kontaminierter Flüssigkeit fallen (00,1% NH 4 CL) in einer festen Höhe (35 mm) für 30 Sekunden, um die Oberflächentoleranz von festen Isolationsmaterialien unter der kombinierten Wirkung von elektrischem Feld und kontaminiertem Medium zu bewerten,und seinen relativen Tracking-Index (CTI) und seinen Tracking-Resistenz-Index (PTI) zu bestimmen.
geeignet für Forschungs-, Produktions- und Qualitätskontrollabteilungen von Beleuchtungsanlagen, Niederspannungsgeräten, Haushaltsgeräten, Werkzeugmaschinen, Motoren, Elektrowerkzeugen,elektronische Instrumente, elektrische Instrumente und Ausrüstung für die Informationstechnologie, sowie Isoliermaterialien, Kunststoffe für den Maschinenbau, elektrische Steckverbinder und Zubehörindustrie.
2, Leistungsindikatoren
1- Studiobereich: 0,5 m3 (anpassbar)
2Elektroden: Zwei rechteckige Platinelektroden mit einem Querschnittsbereich von 2 mm x 5 mm. Eine Kante hat eine Neigung von 30 Grad.
Elektroden: Zwei rechteckige Platinelektroden mit einem Querschnittsbereich von 2 mm x 5 mm Eine Endkante ist 30 ° Bett
3Elektrodenentfernung: 4,0 mm ± 0.1
4Die Kraft, die von der Elektrode auf die Oberfläche der Probe ausgeübt wird, beträgt 1,0 N ± 0.5
5. Prüfspannung: 100V-600V kann eingestellt werden
6. Leistung der Prüfstromversorgung: 2100 W
7Bei einem Kurzschlussstrom von 1,0A beträgt der Abfallwert bei 600V ≤ 50V
8. Spurenerkennung: Wenn der Strom für 2 Sekunden 0,5 A oder mehr beträgt, schalten Sie die Leistung ab
9Abwurfvorrichtung:
Der Zeitintervall für das Tropfen der Lösung beträgt 30 Sekunden.
Tropfenhöhe: 30-40 mm
Tröpfchengröße: 20 mm3 ~ 23 mm3
Prüflösung
10. mit Kraftmessgerät ausgestattet:
Ammoniumchlorid (NH4CZ) wird mit destilliertem Wasser in einem Massenanteil von 0,1 ± 0,002% verdünnt.
11Teststromversorgung: 220 V, 50-60 Hz.
