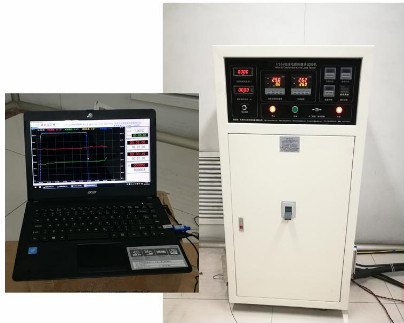

Wirksamer DX8395-Kabellast-Heizzyklusprüfer

1- Anwendungsbereich:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". Gleichzeitig kann es die Anforderungen von GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840 erfüllen,IEC 60627 für die Prüfung der Durchlässigkeit von Stromkabeln durch Zirkulationsheizung und die Behandlung von Kabeln durch Zirkulationsheizung vor der Prüfung der Wasserdurchlässigkeit.

2. Testmodus:
1Die Wire und Kabel erfassen die Temperaturänderung des Leiters unter Einwirkung eines bestimmten Stroms; die Kurven It, Tt und I/T (t) wurden erfasst.
2. Der Draht und das Kabel werden automatisch den Strom durch den Leiter bei der Temperatur des Leiters anpassen; Die Kurven It, Tt und I/T (t) wurden aufgezeichnet

3. Eigenschaften:
Bei gleichzeitiger Erhitzung des Kabels bei konstanten Temperaturen oder bei gleichzeitiger Erhitzung des Kabels mit konstanten StromEs kann die zeitnahe Änderung des Stroms des Kabels bei konstanter Temperatur und der Strom, Temperatur- und Zeitkurve, und kann Speichern und Drucken von Aufzeichnungen

4Prüfverfahren und Kontrollmethode:
1. Prüfverfahren:
Die in einem frühen Stadium getesteten Proben werden auf den Boden des Labors verteilt und mit dem Draht erhitzt, bis der Draht eine stabile Temperatur erreicht.die 5 ~ 10 k höher als die maximale Temperatur des Drahtes im normalen Betrieb istBei Dreikernkabeln sollte der Heizstrom durch alle Leitungen gehen.Die Temperatur des Leiters sollte mindestens 2 Stunden pro Heizzyklus im angegebenen Temperaturbereich gehalten werden.Danach sollte es mindestens 3 Stunden lang in der Luft natürlich abgekühlt werden, bis die Leitertemperatur innerhalb von 10 K der Umgebungstemperatur liegt, und dieser Zyklus ist 20 Mal.

2Steuerungsmethode: Der vom Unternehmen unabhängig entwickelte Steuergerät steuert die Eingangsspannung des Transformators, um den Ausgangsstrom zu steuern,und gleichzeitig verwendet die 4 ~ 20mA Ausgangsmodus des Temperaturregler, um die aktuelle Ausgang zu steuern, um die Prüftemperatur des Kabels zu erreichen.
3Es gibt zwei Arten von Temperaturprobenentnahmeverfahren:
(1) Temperaturproben direkt auf der Prüfprobe entnommen
(2) Wird die Probe für andere Prüfungen aufbewahrt und kann sie nicht für die Temperaturprobenahme perforiert werden, so wird ein anderes Kabel derselben Spezifikation zur Vergleichsbelastung verwendet.und die Temperatur der Vergleichslastprobe wird als Rückkopplungswert der Steuerung der Lastströmung für die Steuerung der Strömung der Prüfprobe genommen.

5Spezifikationen der Prüfproben:
Abfangen zwei Kabelproben mit einer Länge von 10 ~ 15 Metern vom fertigen Kabel
6Hauptparameter:
1Strombereich: 50 bis 3000 A
2Prüftemperatur: 0~110°C, Temperaturmessgenauigkeit: ±1°C
3. Heizzeit: 0~9999.99H/M/S kann eingestellt werden
4. Kühlzeit: 0~9999.99 H/M/S kann eingestellt werden
5. Zykluszeiten: 1-9999 mal eingestellt werden können;
7Hauptkonfiguration:
1. Zentralheizungstransformator, zwei Sätze von 30 kVA:
(1) Nennleistung: 30 kVA;
(2) Nennvorgang: 380V, 79A, Nennleistung: 10V, 3000A;
(3) Transformatorform: mittelfristig, für Innenräume;
2Ammeter: 3000.0A/5.0A zwei
3Hochstromtransformator: 3000A, 0,5 Grad; zwei
4. PID-intelligenter Temperaturkontrolltisch: zwei (einer zur Überwachung der Probentemperatur und der andere zur Überwachung der Umgebungstemperatur)
5Durchmesser 1,5 mm, Länge 150 mm, zwei K-Typ-Panzerthermoelemente (jeweils mit einer Gesamtlänge von 2 m und 10 m)
6Ein Satz von Prüfsoftware, mit dem der Heizprogrammbereich eingestellt und relevante Daten und Kurven aufgezeichnet werden können.
7Ein Computer.
8- Schaltschrank: ein Satz
9Prüfvorrichtungen: vier Gruppen
