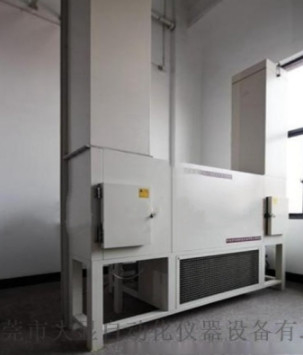

DX8416A - Prüfmaschine zur Prüfung der Torsionsbeständigkeit bei hohen und niedrigen Temperaturen von Windkabeln

1- Anwendungsbereich:
Es ist geeignet für die Prüfung des Torsionswiderstands eines flexiblen Kabels mit Wendungswiderstand für ein Windkraftanlagensystem oder ein ähnliches System mit einer Nennspannung von 1.8/3 kV oder weniger bei niedrigen Temperaturen.

2- Einhaltung des Standards:
TICW1-2009 Torsionsprüfmethode für flexibles Torsionskabel zur Erzeugung von Windkraft
Prüfung A: Niedertemperaturprüfung, Prüfung B: Hochtemperaturprüfung.

3- technische Parameter:
Studiogröße: 400 × 300 × 2300 mm;
Prüfkanal: 300 × 300 × 12600 mm;
Abmessungen: 1550 × 2500 mm;
Linke Höhe: 1720 mm;
Rechtshöhe: 9620 mm;
Abmessungen des linken und rechten Kanals: 640×54 mm;
Gesamtmasse: ca. 2500 kg;
Kabelprüfbereich: Windkabelprüfung unter 35 KV;
Temperaturbereich: -60 ~ 8 °C;
Temperaturschwankungen: ≤ ± 0,5 °C;
Temperaturgleichheit: ≤ ± 0,3 °C;
Aufheizzeit: einstellbar;
Kühlzeit: durchschnittlich 0,7 ~ 1,0 °C/min.
Beobachtungsfenster: mehrschichtig hohl, hochtemperaturbeständig (500 °C);
Glasfenster: (200 × 300) Drehkontrollschrank, Regal: 700 × 1300 × 1400;
Türöffnung: Einfachöffnende Scharniertür;
Bedienfeld: Stromversorgung, Anzeige der Steuerung, Bedienknopf;
Steuerungskammer für die Stromverteilung: Verteilplatte, Abluftventilator;
Heizung: Flossenheizung aus Edelstahl;
Einrichtung: ein Satz von Kabel-Torsionsbefestigungen;
Stromkabelloch und Abflussloch: auf der Rückseite des Gehäuses.

Die Hauptkonfiguration der Niedertemperatur-Torsionsprüfkammer für Windkraftkabel:
Beobachtungsfenster: mehrschichtig hohl, hochtemperaturbeständig (500 °C);
Glasfenster: (200 × 300) Drehkontrollschrank, Regal: 700 × 1300 × 1400;
Türöffnung: Einfachöffnende Scharniertür;
Bedienfeld: Stromversorgung, Anzeige der Steuerung, Bedienknopf;
Steuerungskammer für die Stromverteilung: Verteilplatte, Abluftventilator;
Heizung: Flossenheizung aus Edelstahl;
Einrichtung: ein Satz von Kabel-Torsionsbefestigungen;
Schaltfläche und Entwässerungsöffnung: auf der Rückseite der Box;

Bedingungen für die Verwendung einer Niedertemperatur-Torsionsprüfkammer für Windkraftkabel:
1Anlageort: der Boden ist flach, gut belüftet, es gibt keine starken Schwingungen, keine starken elektromagnetischen Einflüsse, keine brennbaren, explosiv wirksamen, ätzenden Stoffe und Staub,und es gibt einen geeigneten Gebrauchs- und Wartungsraum um die Ausrüstung;
2Umweltbedingungen:
Temperatur: 5 ~ 35 °C
Relative Luftfeuchtigkeit: ≤ 85% RH
Luftdruck: 86 Kpa bis 106 Kpa
3. Stromversorgungsbedingungen:
Stromversorgung AC380V, dreiphasige Vierdraht + Schutzerddraht
Zulässiger Spannungsfluktuationsbereich: AC (380 ± 38 V)
Erlaubter Frequenzschwankungsbereich: (50 ± 0,5) HZ
Der Bodenwiderstand des PGND-Drahtes beträgt weniger als 4 Ω
