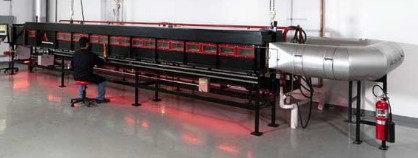

DX8788 ASTME84 Steiner-Tunnel-Prüfgerät

Anmerkung:
Der Steiner-Horizontal-Tunnel-Ofen UL910/NFPA262 wird hauptsächlich für die Flammschutzprüfung von Leitungen und Kabeln auf CMP-Niveau verwendet.und wird hauptsächlich für Kabel in horizontalen Teilsystemen verwendet, die ohne Verwendung von Metallleitungen direkt in belüftete oder erzwungene Belüftungsräume gelegt werden.
Diese Flammschutzprüfnorm stellt die strengste Flammschutzprüfnorm für UL und sogar die ganze Flammschutzprüfung für Draht und Kabel dar.Nur Kabel mit Fluor-Hülle können die Flammschutzprüfung bestehenAufgrund der hohen Zersetzungstemperatur (mehr als 400 Grad) und des hohen Zündpunkts (mehr als 800 Grad) von Fluorplaststoffen ist es bei geringem Feuer nicht leicht zu brennen.so hat es eine bessere Feuerbeständigkeit als andere organische Materialien.

Standard:
Prüfgerät für ASTME 84, UL910, NFPA262.

Technische Parameter des Tunnelöfens:

1. Die Verbrennungsbox besteht aus Edelstahl mit feuerfesten Ziegeln; sie hat eine gute Wärmeschutzleistung.und die Länge ist 7.6 m;
2. Die inneren Befestigungen sind aus SUS304 Edelstahl, die anti-Rost und anti-Korrosion;
3. Das doppelgeschichtete Quarzglas-Beobachtungsfenster kann die Ausbreitungsdistanz der Flamme beobachten und die Position der Flamme durch das Indikatorlicht anzeigen, und die Aufzeichnung ist intuitiver.
4. Die Höhe der Verbrennungsbox ist geeignet, damit das Personal den Verbrennungsstatus und die Installation beobachten und die Probe einstellen kann;
5. Die Verbrennungsdeckel übernimmt die Gesamtkonstruktion und übernimmt die Wasserbehälterdichtung nach der Norm,Ausgestattet mit einem 2 mm dicken Wasserdichtungsbehälter aus 304 Edelstahl, um zu gewährleisten, dass das Rauchgas während der Prüfung nicht auslaufen darf.
6- die Schachtel ist aus feuerfestem und rostfreiem Stahl gefertigt; die Schachtel ist mit einem Haken und einem Hebegerät ausgestattet;
7. Der Probenhalter ist mit einem Kühlwasserkreislaufhalter ausgestattet, der hochtemperaturbeständig ist und Brenndecken wie Kalziumsilikatplatten unterstützen kann;
8Die Oberdecke der Wärmeschutzmaschine aus SUS304 aus Edelstahl ist mit einem hitzebeständigen Wärmeschutzmaterial gefüllt.
9Ausgestattet mit einer Probeinstallationsplattform des Rolltreppen-Typs, um die Montage, Installation und Entfernung von Proben sowie die Wartung des Ofen zu erleichtern;
10Die Abgasleitungen aus Edelstahl sind schön und korrosionsbeständig.
11. Unabhängige multifunktionale Abgasdruckmessvorrichtung: Echtzeitüberwachung der Veränderungen des Abgasdrucks während der Prüfung.und die Genauigkeit der Systemdruckprüfung beträgt ±2Pa;
12. Ventilator: 380V, 50Hz, 3Kw mit Frequenzwandler ausgestattet kann die Windgeschwindigkeit ändern.die das durch die schlechte Verbrennung der Probe erzeugte Rauchgas rechtzeitig nach außen ablassen kann, um die Sicherheit der Prüfung zu gewährleisten,;
13. Doppelkopfergasbrenner: Der Brenner befindet sich 1320 mm von der Lufteinlassung entfernt und kann eine Standardwärme von 5,3 MJ/min erzeugen.der Gasfluss kann durch einen Massendurchflussmesser gesteuert werden. Der Messbereich beträgt 0~160L/min, der geändert werden kann. Der Wärmewert des Brenners, die maximale Ausgangsenergie kann 100MJ/min erreichen;
14. Automatisches Zündsystem: zur Gewährleistung der Sicherheitsleistung der Prüfung, Hochspannungsanzündung, 12KV, 50mA, beträgt die Mindesthochspannung der Zündelektrode 1,8kVp;
15. Rauchdichte-System: Es ist ein separates Signalverarbeitungssystem vorzusehen, um sicherzustellen, dass der Sensor linear ist;
16. automatisch Temperatur- und Rauchgassensorsignale aufzeichnen, Probenaufnahmefrequenz 1 Hz;
17. Massenflussregler: SUS316 aus Edelstahl, maximaler Druck 1000psi (70bar), Leckage weniger als 1×10-7ml/s, NIST-Kalibrierung, Signal 0 ̊5VDC und 4 ̊20mA, Schleifenschutz,Propanstrombereich 0 ∼ 2.3 g/s, Steuerschwindigkeit ≤2 s, Steuereffizienz im Bereich von 0,6 ∼2,3 g/s ± 1% FS, Wiederholbarkeit ± 0,5 FS, Temperaturbereich 0 ∼50 °C, Luftfeuchtigkeitbereich 0 ∼90%, digitale Anzeige,automatisch Während der Kontrollprüfung, erfüllt die Gasversorgung den Wärmebedarf von 5000 Btu (5,3 MJ) /min, und die Software erfasst automatisch die verwendete Gasmenge;
18Standard-Testsoftware, die automatisch Windgeschwindigkeit, Temperatur, Rauchdichte und andere Testdaten des Systems erfassen kann.

Hilfsvorrichtung:
- Leitungswasserquelle
- Methanverbrennungssystem
- Fahrzeughebe
