Strahlende Platte Flammenverbreitung Tester Testen der Entflammbarkeit von Gebäudeoberflächenmaterialien

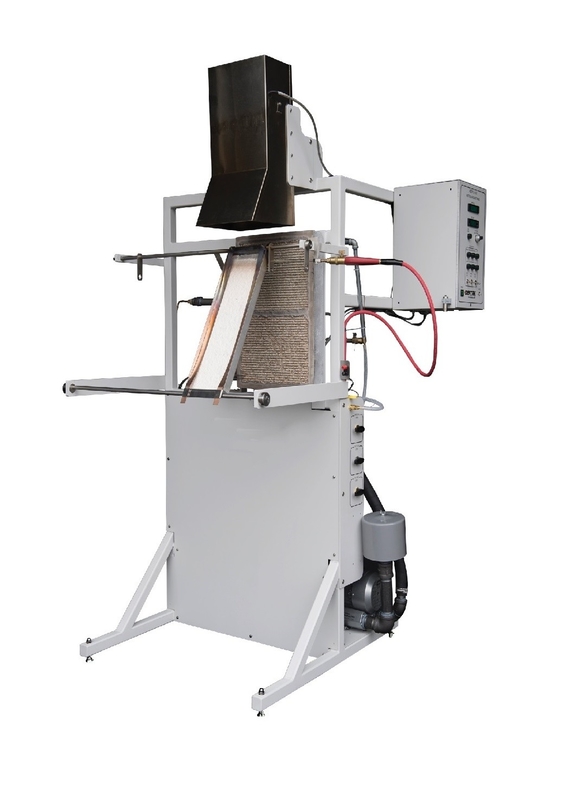

DX8335A Strahlplatten-Flammenverbreitungsmessgerät

Produkteinführung:

Der Radiant Panel Flame Spread Tester verwendet gasbetriebene Radiant-Panels zur Prüfung der Entflammbarkeit von Gebäudeoberflächenmaterialien (ASTM E162) und Schaumstoffen (ASTM D3675).die durch Faktoren wie Flammenverbreitung und Wärmeabgabe bestimmt wirdEs wird als obligatorischer Parameter in vielen Branchennormen verwendet, insbesondere für den öffentlichen Verkehr (Züge und Busse).

Referenznormen:

ASTM E 162 Standardprüfmethode zur Prüfung der Oberflächenentzündbarkeit von Materialien unter Verwendung von strahlender Wärmeenergie • ASTM D 3675:Standardprüfmethode zur Prüfung der Oberflächenentzündbarkeit von flexiblen porösen Materialien unter Verwendung strahlender Wärmequellen

Produkt f- Die Art:

• Die Rahmenstruktur besteht aus Edelstahl; schön und korrosionsbeständig; der Reflektor besteht aus einem Gusseisenrahmen, die Oberflächengröße des Reflektors beträgt 305X457mm,es handelt sich um ein poröses feuerfestes Material, wobei die Betriebstemperatur 815 °C beträgt;

• Der Filter ist mit einem Ventilator ausgestattet, der den Reflektor mit Luft versorgt.

• Die Vorrichtung verfügt über eine Zündung, eine elektronische Zündung und eine automatische Sicherheitsüberwachung für die Auslöschung von Flammen;

• Probehalter aus Edelstahl mit Beobachtungsstellen alle 3 Zoll, um den Fortschritt der Flammenfront zu beobachten;

• Pyrometer zur Bestimmung der Oberflächentemperatur der Strahlplatte einschließlich der Halterung; Temperaturen bis 815°C;

• Probehalter aus Edelstahl und Induktorbrenner;

• Luftdurchflussmessgeräte, Gasregelventile, Steuerung der Vermischung der in die Strahlkörper eingespeisten Gase;

• Auspuffrohr aus Edelstahl mit abnehmbarem Teil zur einfachen Reinigung von Thermoelementen, Auspuffrohr mit 8 Thermoelementen nach Maßgabe der Norm;

• Kalibrierte Brenner mit 1,8 mm großen Löchern in 16 verschiedenen Winkeln entlang der Mittellinie;

• Um die Oberflächentemperatur des Reflektors zu steuern, ist es notwendig, die Temperatur des Schwarzkörpers auf 180 °C bis 230 °C mit einer Genauigkeit von ±5 °C einzustellen.für die Beobachtung der Oberflächentemperatur des Reflektors mit einem Oberflächenradius von 250 mm aus einer Entfernung von 2 M;

• Ein isoliertes Thermocouple wird angebracht, um die Temperatur des Stapels zu messen;

• Ein importiertes Wärmeflussmesser (Rundfolie) zur Prüfung der Wärmestrahlung der Strahlplatte (0~100 kW/m2);

• DAQ-System für automatische Steuerung und Messung;

• Gassicherheitssteuerung und Schaltvorrichtung;

Steuerungssystem:

1. unabhängige elektrische Steuerung;

2- Standard-Steuerung, Computer + Labview intelligente Steuerung;

3. Die Systemprüfung ist intelligent und einfach zu bedienen;

4. Importierte Gasflussmesser zur genauen Steuerung des Gasflusses;

5. Automatische Kalibrierung der Strahlung und automatische Steuerung der experimentellen Strahlungsmenge

6. Die Durchflussgeschwindigkeit des Abluftventilators beträgt 0,5 m/s;

7Mit dem Computer werden die Versuchsdaten automatisch gespeichert.

8Gas: Industriepropangas (von dem Benutzer zur Verfügung gestellt).
