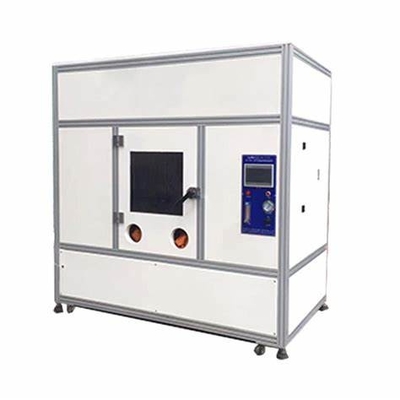

DX8382 GroßverbrennungsschrankUL1581 Verbrennungsprüfmaschine, vertikale und horizontale Verbrennungsprüfkammer
Standards:
Es wird in strenger Übereinstimmung mit der UL1581 Sekte 1080.1~1080.14 Norm hergestellt und wurde von der Guangzhou Meihua UL Firma zugelassen,und erfüllt die Verbrennungsprüfung für den Flammenversuch VW-1 (V-ertical-specimen)Es ist für die VW-1 von UL1581, UL13, UL444 und UL1655 und die FT-1 und FT-2 Prüfstandards von CSA anwendbar. Es ist wirtschaftlich und wird von einer großen Anzahl von Draht- und Kabelindustrie weit verbreitet.
Prüfmethode:
Die Flammenhöhe anpassen, die Flammenoberfläche unter die Probe legen, 15 Sekunden verbrennen, 15 Sekunden löschen, 5 Mal wiederholen, um die Verbrennung der Probe zu überprüfen, verbrennen,Zeit und Anzahl der Wiederholungen löschen, und kann automatisch betrieben werden.
Details der Parameter:
Der gesamte Test wurde in einem versiegelten Labor mit einem Volumen von 4,32 Kubikmetern durchgeführt.
1. Verbrennungskammer:
1Wirksamer Raum: 2,4 m (Länge) * 1 m (Breite) * 1,8 m (Höhe)
2Abmessungen: 2,4 m (Länge) * 1 m (Breite) * 2,5 m (Höhe)
3. Material:
Außen: quadratische Stahlrahmenstruktur, verdickte 1,5 mm Stahlplatte, elektrostatische Backfarbe, dunkelgrün;
Innenraum: Elektrostatische gebackene schwarze Lacke.
4Beobachtungsfenster:
zwei linke und rechte Schiebefenster; das Sichtfenster ist aus gehärtetem Glas;
Die Umgebung ist mit SUS304 Edelstahl verkleidet;
Größe: 730 mm (Höhe) * 420 mm (Breite).
5- Betriebsfenster: insgesamt 4
Innenraumgröße: ф150 mm;
Peripherie: 3,0 mm Edelstahlkante;
mit einer Länge von 600 mm mit Lederhandschuhen mit langem Arm versiegelt;
Gesamtgröße der Peripherie: ф220 mm.
6. Abgasanlage:
zwei Spiral-Auspuffventilatoren;
Die Versiegelungsplatte ist aus 2,0 mm Edelstahl.
Beide Seiten sind mit Schieberollen versehen;
Ein Satz Fernbedienungseinrichtungen: a. zwei Sätze Stahlseil
7Luftzufuhr: insgesamt 4
Größe: ф160 mm;
Die Versiegelungsplatte ist aus 2,0 mm Edelstahl.
Auf beiden Seiten gibt es Gleit-Rillen.
8Unterste Befestigungsstand:
Größe: 2,4 m (Länge) * 1 m (Breite) * 0,7 m (Höhe);
Mit 60 mm*60 mm*4 mm Winkel-Eisen, elektrostatisches Backen mit dunkelgrüner Farbe;
Fußrollen: sechs, davon vier mit Schlössern.
9- Beleuchtungsvorrichtungen: Einführung einer nebel- und rauchdichten runden Leuchte
2. Steuerungsteil
1Brennzeichen 1 Stück
2- Verbrennungs-Einstellung: 0-99,99 Sekunden
3. 1 Zündschalter
4. Zündstillstellung: 0-99,99 Sekunden beliebige Einstellung
5Verbrennungszahl: 0-999999 mal willkürlich eingestellt
6Es verfügt über die Funktionen der automatischen Verbrennung, Verbrennung, Zündung stoppen und zählen
7Es verfügt über eine vertikale/horizontale Umwandlungsfunktion
8Es hat eine automatische Zündfunktion.
9Es verfügt über eine manuelle/automatische Umwandlungsfunktion.
10Die Zündung erfolgt mit einer hochdruckigen Zündmethode.
11. Der Prüfteil ist mit der Steuerung durch Flugstecker verbunden, und der Kontakt ist sehr eng
3. Testteil
1- Die Düse:
1Der Winkel ist 20 Grad.
2. 1 Ventil zur Regulierung der inneren Flamme
3. 1 externes Flammenregelventil
4. 1 Linie zur Kennzeichnung des Kontaktpunktes der inneren Flamme
5. 1 Linie mit niedriger Flagge
6. 1 Prüflängenlinie
7. 1 Flammenmesser
8- Prüfbefestigungsrahmen: a. Material: Stahlplatte nach Feinbearbeitung und Farbe b. Farbe: reines Schwarz
9. Die Prüfbox ist nach feiner Bearbeitung aus SUS304 Edelstahl hergestellt
10- Boden des Prüfrahmens: a. zwei Stücke 2,0 mm Stahlplatte b. Größe: 700 mm (Länge) × 450 mm (Breite) c. Farbe: schwarze Farbe für das elektrostatische Backen
11Die vertikalen und horizontalen Prüfungen werden unabhängig voneinander konzipiert.
12. Die Prüfbox wird zusätzlich mit einem langen Schubstab verlängert.
13. 3 horizontale Brennzeichen
4. Luftquelle Steuerung:
1. Gas: Methan wird empfohlen (vom Benutzer bereitgestellt)
2Durchflussmesser: 1 (American Dwyer VA20430 Typ)
3U-Rohrdruckmessgerät: 1 (Dwyer 1230-36 Typ)
4. 1 Gas-Tee-Gelenk
5- Luftröhre: hochdruckende Luftröhre
