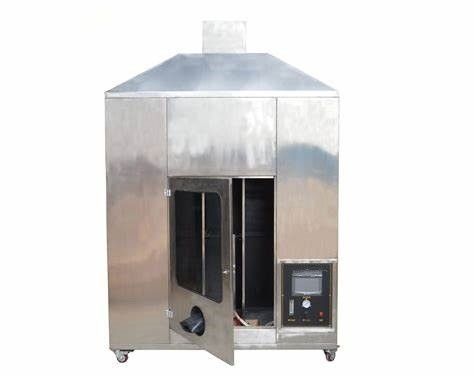

UL1685 Labortestmaschine, Flammenprüfgerät für elektrische und optische Faserkabel

DX8297UL1685 Brennprüfung von Draht und KabelGerät

Einführung des Geräts:

Das Flammenprüfgerät für Draht und Kabel UL 1685 ist ein Instrument, das zur Bewertung der Fähigkeit eines einzelnen oder gebündelten Kabels verwendet wird, die Flammenverbreitung unter bestimmten Bedingungen zu hemmen.und erfüllt die Prüfvorschriften der UL 1685, IEEE 383 und IEEE 1202.

Die Flammschutzleistung des Kabels wird bewertet, indem die Probe mit einer vertikal platzierten Flamme von 20 kW (70.000 Btu/h) mit einem theoretischen Wert von 20 kW (70,000 Btu/h) in einem Raum mit einem definierten Volumen für 20 Minuten.

Technische Parameter:

Standards:

IEEE 1202

Flammenverbreitung - Prüfung von Draht und Kabel

IEEE 383

Typprüfstandards für IE-Leitungen, Feldverbindungen und Steckverbinder für Kernkraftwerke

UL 1685

Die Ausbreitung des Feuers durch das Kabel und die Entstehung von Rauch

Hauptmerkmale:

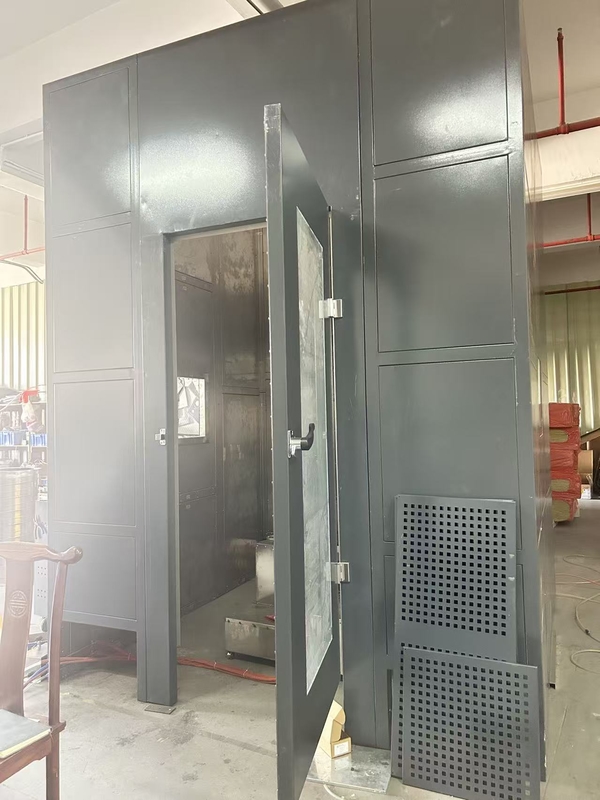

Größe des Prüfbereichs: 2438 (Länge) × 2438 (Breite) × 3353 (Höhe) mm, Volumen: 19,93 m3, Innenfläche: 5,94 m2;

Für die Messung der Temperatur und der Gasgeschwindigkeit im Abgasrohr werden Thermoelemente und bidirektionale Anemometer verwendet.

Das bidirektionale Anemometer wird verwendet, um die Wirbelgeschwindigkeit des hochtemperaturen Verbrennungsgases, das während des Verbrennungsvorgangs im Abgasrohr entsteht, genau zu messen.

Die Palettengröße beträgt 305 (Länge) × 76 (Breite) × 2438 (Höhe) mm, die Breite der Stahlleiter 25±6 mm und die vertikale Breite 229 mm.

Blowtorch mit Propanbrenner mit Venturi-Mischgerät nach IEC60332-3;

Massenflussregler, um sicherzustellen, dass die Luftzufuhr und der Luftdruck einen reibungslosen Luftstrom beibehalten können;

Die Datenerfassungsplatine wird verwendet, um die Temperatur der inneren Komponenten und die Flammtemperatur des Brenners genau zu erfassen und zu messen.

Gas und Luft können mit Magnetventilen gesteuert werden.

System zur Messung der Rauchdichte

Paramagnetische Sauerstoffwärmefreisetzung

Elektromagnetische Ventile und Zündgeräte können manuell über Tasten auf dem Bedienfeld gesteuert werden, und das Gerät kann im Notfall ausgeschaltet werden (einschließlich Computer)

System zur Messung der Rauchdichte
1Das Magnetventil und der Zünder können manuell durch Tasten auf der Steuerungstechnik gesteuert werden, und die Instrumentenergie (einschließlich des Computers) kann in Notfällen ausgeschaltet werden.
2. Stromversorgung: Wechselstrom 220 V, 50/60 Hz, 15A;
3Gesamtgewicht: ca. 650 kg;
4- Werkzeuge: Druckgas, Computer, Staubsauger, Gas (Verwender zur Verfügung gestellt)
