Maschine zur Prüfung der elektrischen Festigkeit von Festdämmstoffen, geeignet für Festdämmstoffe wie Kunststoffe

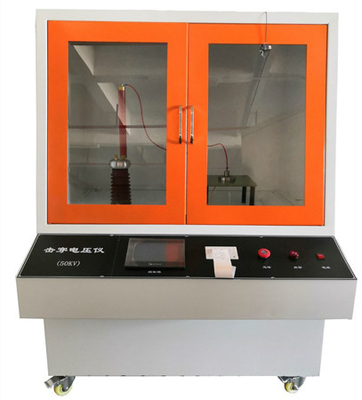

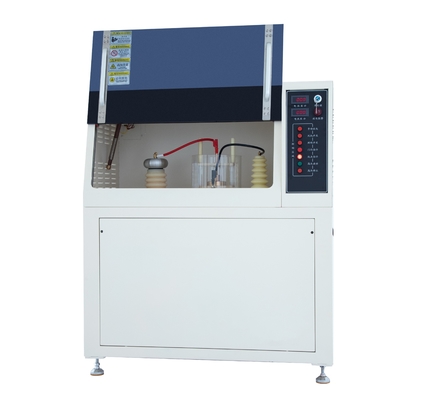

DX8388 Maschine zur Prüfung der elektrischen Festigkeit von Festdämmstoffen (elektrische Dielektrische Festigkeitstester)

Standards entsprechen:

Erfüllt die Anforderungen von GB1408.1, IEC60243-1 "Prüfmethoden für die elektrische Festigkeit von soliden Isolationsmaterialien - Prüfungen bei Leistungsfrequenz", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 und ASTM D149 Prüfstandards.

Anwendungsbereich:

Hauptsächlich geeignet für feste Isolationsmaterialien wie Kunststoff, Film, Harz, Glimmer, Keramik, Silikon, Glas, Isolierfarbe usw.Messen Sie die Ausfallstärke und die Spannungszeit bei Leistungsfrequenz (48-62 Hz) oder entsprechender Gleichspannung in Luft oder flüssigem Medium. geeignet für eine kontinuierliche und gleichmäßige Anhebe oder schrittweise Anhebe, wenden Sie der Probe bis zum Ausfall eine Wechselspannung oder Gleichspannung auf, messen Sie den Ausfallspannungswert,und berechnen Sie die Abbaufestigkeit der Probe; Mit Hilfe eines schnellen Spannungsanstiegs erhöhen Sie die Spannung auf den angegebenen Wert und halten die Probe eine gewisse Zeit lang ohne Ausfall.Der angegebene Wert ist der Widerstandsspannungswert der Probe.

Haupttechnische Parameter:

1. Prüfspannung: kontinuierlich verstellbare AC 0-50 kV kontinuierlich verstellbare DC 0-50 kV

2Leistung des Transformators: 10 KVA

3Abbruchspannung: 0-50 kV

4- Beschleunigung: in 6 Gänge aufgeteilt: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Drehzahlregelung: für elektrische automatische Drehzahlregelung

6.Genauigkeit der Spannungsmessung: ≤ 2%

7Auswahl des Leckstroms: 1 bis 20 mA

8Prüfverfahren: Gleichstromprüfung, Wechselstromprüfung

9. Antriebsmethode: automatisch programmierbares Antrieb

10- Stromversorgungsfrequenz: 50Hz Sinuswelle

11Stromversorgung: AC220V 50/60Hz

12Außenabmessungen: Länge 1400* Breite 1040* Höhe 1500 mm

13Gewicht: 200 kg

Standardkonfiguration:

Testhost: eine Einheit

Bedienungseinrichtung: ein Satz

Prüfelektroden (GB 1408.1):zwei Sätze

Prüfbrennstoffbehälter: zwei

Entlastungssystem: ein Satz

Steuerungssystem: ein Satz

Datenerfassungssystem: ein Satz

Testsoftware: ein Set CD

Markencomputer: ein Satz

Marken-Tintenstrahldrucker: ein Satz

Benutzerhandbuch des Produkts:ein Exemplar

Produktqualifizierungsbescheinigung:ein Exemplar

Verwendungszweck:Nehmen Sie die Entladestange heraus und richten Sie die Teleskopstange aus, stecken Sie das andere Ende des Erdungsklemms in die Metallsonde des Entladestangs ein.und dann den Erdungsklemm an das Instrumentengrundgerät A oder B klemmenHalten Sie den isolierten Griff so weit wie möglich vom Instrumentengehäuse entfernt, stehen Sie, biegen Sie sich leicht nach vorne, öffnen Sie die Glastür der Prüfbox,und verwenden Sie die Metallsonde, um den Hochvolt-Transformator Ausgang Ausgleich Kugel zu kontaktieren, Probenelektrode und Kondensator-Hochspannungsende nacheinander (falls erforderlich, nach Abschluss der Entladung,mit einem Multimeter im Wechselspannungsbereich (AC20V-Bereich) prüfen, ob die Spannung zwischen Elektrode und menschlichem Körper kleiner als 36 V ist, was anzeigt, dass die Restspannung vollständig entladen wurde.)

Aufmerksamkeit:Bevor die Probe nach jedem Versuch entnommen wird, muss sie vorher vollständig entladen werden.

Sicherheitsanweisungen:

1Die Ausrüstung muss mit einem separaten Schutzdraht ausgestattet sein.Das Erdungsschutzdraht soll hauptsächlich die starke elektromagnetische Störung verringern, die durch den Abbau der Probe auf dem umliegenden Bereich entsteht.Es kann auch vermeiden, die Kontrolle über den Computer zu verlieren.

2Der Schaltkreis dieser Prüfgeräte ist mit mehreren Schutzmaßnahmen ausgestattet, darunter vor allem Überstromschutz, Spannungsverlustschutz, Leckenschutz, Kurzschlussschutz,Gleichstrom-Testentladungsalarm, usw.

3. Erdungsanforderungen: Eine separate Erdung ist erforderlich, die den nationalen Normen entspricht.

4Der Schaltkreis dieser Prüfgeräte ist mit mehreren Schutzmaßnahmen ausgestattet, darunter vor allem Überstromschutz, Spannungsverlustschutz, Leckenschutz, Kurzschlussschutz,Gleichstrom-Testentladungsalarm, usw.

Produktmerkmale

1. Unabhängige Installationssoftware auf dem WIN XP/WIN7/WIN8-System mit benutzerfreundlicher Schnittstelle und einfacher Bedienung

2Experimentelle Anzeigekurve, automatische Datenspeicherung, automatische Suche.

3. Mehrzweck, kann für genaue, zuverlässige und sichere AC- und DC-Tests verwendet werden.

4Computergesteuerter experimenteller Prozess, automatischer Urteilsstopp, automatischer Reset.

5- Mehrere Schutzmaßnahmen wie Überspannung, Überstrom, Kurzschluss, Leckage und Fehlbetrieb.

Anmerkungen:

1Während des Versuchs darf nicht unabhängiges Personal in die Nähe kommen, da dieses Prüfgerät hohe Spannungen erzeugen kann und ungebildetes Personal die Ausrüstung nicht benutzen darf.Während des ExperimentsEs sollte einen Vorgesetzten geben und niemand sollte es allein benutzen.

2Wenn die Ausrüstung lange nicht benutzt wird, muss vor der Wiederverwendung das Gerät ohne Last unter Druck gesetzt werden, d. h. die Verkabelung der Hochspannungselektrode aus der Gleichungskugel entfernt werden.Überprüfen Sie die Testoberfläche des Computers, ob die hohe Spannung normal ist.

3Im Falle unerwarteter Situationen während des Experiments sollte der Strom rechtzeitig abgeschaltet werden, und das Experiment kann erst fortgesetzt werden, wenn das Problem gelöst ist.

4Es ist am besten, einen Zementboden zu verwenden, um Resonanz zu vermeiden.

5Das Gehäuse des Geräts sollte während des Gebrauchs an einen Schutz-Erddraht geerdet sein, um die Sicherheit der Bediener und des Betriebs der Ausrüstung zu gewährleisten.

6Nach dem Gebrauch der Ausrüstung schalten Sie alle Teile des Systems ab und stecken Sie das Stromkabel nicht an oder ab.

7. Verbinden Sie die Ausrüstung nach der vorgeschriebenen Stromversorgungsspannung. Stellen Sie sicher, dass die Leitung des Stromkreises korrekt ist. Andernfalls wird die Ausrüstung beschädigt.

8Das Gerät sollte in einem Raum untergebracht sein, das Labor sollte sauber, trocken und frei von korrosiven Stoffen sein.

9. Lassen Sie das Kabel nicht an der scharfen Kante berühren, um zu vermeiden, dass die Kabelisolation zerkratzt wird; Lassen Sie das Kabel nicht unter schwere Gegenstände drücken, um zu vermeiden, dass das Kabel bricht und ein Feuer verursacht wird;Verwenden Sie keine Kabel, um Gegenstände zu ziehen oder zu binden, da dies zu einer Fehlfunktion der Ausrüstung durch Kabelbruch führen kann.

10. Lassen Sie die Ausrüstung nicht mit Wasser, ätzenden Gasen, brennbaren Gasen und Brennstoffen besprühen.

11. Beim Verschieben von Geräten die Stromversorgung abschalten und den Stecker aus der Steckdose ziehen.

12. Trennen Sie den Stecker des Geräts nicht ab, während es läuft.
