Prüfmaschine für den Bogenwiderstand,Bewertung der Bogenwiderstandsleistung von elektrischen Isolationsmaterialien

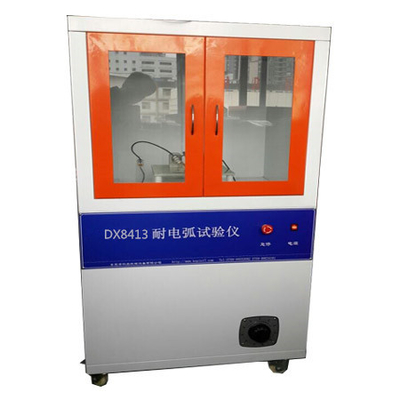

DX8413EineRc-Widerstandsprüfmaschine

Hauptsächlich für:GB/T1411-2002 Prüfung der Widerstandsfähigkeit gegen Hochspannungs- und Niedrigstrombogenentladungen trockener fester Isolationsmaterialien.

Einhaltung der Normen:Dieser Prüfer ist nach GB1411, IPC650, IEC 61621, ASTMD495 konzipiert und hergestellt und entspricht Prüfverfahren wie JEC 149 und UL 746A.

Anwendungsbereich:Die Bewertung der Lichtbogenwiderstandsfähigkeit von elektrischen Isolationsmaterialien wie Kunststoffen, Harzklebstoffen und Isolationsfarben, die in Industriezweigen wie Motoren, Geräten,und Haushaltsgeräte ist hauptsächlich auf die Prüfung der Bogenwiderstandsleistung von festen Isolationsmaterialien wie Kunststoffen anwendbar, Filme, Harze, Glimmer, Keramik, Glas, Isolieröl, Isolierfarbe, Pappe und andere Medien.

Eigenschaften:Die Lichtbogenwiderstandsprüfmaschine übernimmt eine Computersteuerung und die Testkurve kann während des Testprozesses online beobachtet werden; Speichert automatisch Testbedingungen und Testergebnisse,und kann auf, anzeigen und drucken

Versuchsprinzip: zur Prüfung des Bogenwiderstands von soliden Isolationsmaterialien; das zu prüfende Material wird einer hohen Spannung ausgesetzt,allmählich wachsende kleine Stromumgebung, bis sich auf der Oberfläche des Materials ein stabiler leitfähiger Kanal bildetDiese Zeit ist die Bogenwiderstandszeit des Materials.

Haupttechnische Anforderungen:

1Eingangsspannung: 220 V Wechselstrom

2. Ausgangsspannung: AC 0-20 KV;

3. Elektrische Leistung: 1,5 KVA

4Prüfmethode: intermittierender Bogen, kontinuierlicher Bogen

5. Prüfstrom: 10MA-20MA-30MA-40MA optional

6. Fehler bei der Steuerung der Prüfspannung: ≤ 1%

7. Fehler bei der Ein-/Aus-Bogenzeit: < 5 ms

8. Prüfspannung kontinuierlich einstellbar: 0-20 KV

9. Genauigkeit der Stromsteuerung: ± 10%

10Elektroden-Spezifikation: Elektrode aus Edelstahlplatte 25,4 mm * 12,7 mm * 0,15 mm

Elektrode aus Wolframstahl 56 mm * 7 mm * 30 mm

Elektrodenkonfigurationswinkel 110 Grad

Der Winkel zwischen der Elektrode und der horizontalen Ebene beträgt 35 Grad

Elektrodengewicht: 50 G

11Sicherheitsmaßnahmen:

(1) Überspannungsschutz

(2) Überstromschutz

(3) Kurzschlussschutz

(4) Sicherheitsschutz für die Türöffnung

(5) Schutz vor Fehlbetrieb von Software

12Außendimensionen: 800 mm lang × 700 mm breit × 1350 mm hoch

Hauptkonfiguration:

Testhost: eine Einheit

20000-Volt-Hochspannungsgenerator: eine Einheit

Vollautomatische Mikrocomputer-Spannungsregelung: ein Satz (Serienabschlussmodus)

Übertragungsvorrichtung des Spannungserfassungs- und Stromerfassungs-Anschlusstyps:ein Satz

Prüfelektroden: zwei Sätze

Stromauslösungsstange: eine (Harztyp)

Computer-Bogenwiderstandsmess- und Steuerungssoftware: ein Satz

Computer: ein Satz (Marke Lenovo)

Markenfarbdrucker: ein Satz

Programm-CDs: ein Set

Benutzerhandbuch des Produkts:ein Exemplar

Zertifikat zur metrologischen Prüfung:eine Kopie

Bescheinigung über die Konformität: eine Kopie

Zufälliges Werkzeug: ein Satz
