DX8427A AC/DC Korona-Alterungstestmaschine

DX8427A AC/DC Korona-Alterungstestmaschine

Experimentelle Analyse von Silikon-Gummi-Korona-Alterung, Forschung über AC/DC-Korona-Alterungseigenschaften, Komposit-Isolatormaterial, Korona-Alterungsexperimentelle AusrüstungOrganische Isoliermaterialien Korona-Alterungstestsystem, Korona-Alterung Testbox-System,

Ausrüstungsübersicht:

Für wissenschaftliche Forschungseinrichtungen geeignet, kann das entwickelte solide Isoliermaterial Corona-Aging-Resistenz-Testsystem verschiedene Corona-Testbedingungen erreichen,und kann gleichzeitig 5 Proben für die Korona-Alterung testenGleichzeitig kann das System auch für den Test der Spannungsbeständigkeit von soliden Isolationsmaterialien gegen Corona-Entladungen verwendet werden.Kann unter verschiedenen Bedingungen systematische experimentelle Forschung über das Corona-Alterungsphänomen von HTV-Silicongummi durchführenGleichzeitig wird erwartet, dass die Entwicklung dieses Systems eine Standard-Testplattform für die inländische Forschung zur Korona-Alterungsbeständigkeit von soliden Isolationsmaterialien bietet.die zur Erforschung der Korona-Alterungsbeständigkeit verschiedener solider Isoliermaterialien beitragen wird.

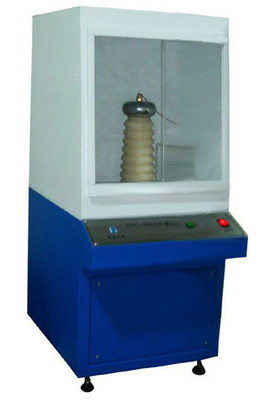

Hauptkomponenten:1) Corona-Generationsgerät, 2) Messsystem, 3) Schutzsystem, 4) Umweltkontrolle und Überwachungssystem.Die tatsächliche Einrichtung des Korona-Alterungs-Widerstandsprüfsystems für feste Isolationsmaterialien ist in Abbildung 1 gezeigt.

Referenznormen für Ausrüstungen:

Siehe den amerikanischen Prüfstandard ASTM D2275-14 "Standardprüfmethode für Oberflächenspannungswiderstand von festen elektrischen Isoliermaterialien gegen Teilausladungen (Corona) ".

Technische Parameter:

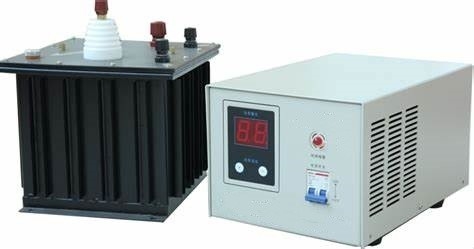

(1) Gerät zur Erzeugung von Corona:

1. Verwenden Sie YDT-5/50 Leistungsfrequenz Corona-freie Testtransformator, Spannungsbereich: 0-50KV

2. Der Spannungsregler kehrt nach dem Ausfahren automatisch auf Null zurück;

3. Nullposition Schließung, mit automatischem Spannungsanstieg und -abstieg;

4- Import-Leckenschutz, zuverlässiger Schutz der persönlichen Sicherheit;

5. Überstromschutz, Schwellen- und andere Sicherheitsschutzfunktionen;

6. Spannungs- und Stromanzeige, Messgenauigkeit ± 0,2%, Ausfallspannung beibehalten;

7. Experimentelle Elektrode: Die Elektrode verwendet den traditionellen Nadelplattenmodus, um die Spitze der Koronaentladung im Feld zu simulieren.2 mm wird als obere Elektrode verwendetDas gesamte Elektrodensystem besteht aus 5 Sätzen von Nadelplattenelektroden.wie in Abbildung 3 gezeigt (Hochspannungskondensatoren mit Öltau)

8Elektrodenabstand: 100 mm

9Anzahl der Elektroden: 5

10Der Abstand zwischen der Nadelspitzelektrode und der Probe ist einstellbar, mit einem einstellbaren Abstand von 15 mm.

11. Nennleistung des Hochspannungstransformators: 5 KVA;

12.Nennspannung Eingang/Ausgang: 200V/50KV;

13.Nennstrom Eingang/Ausgang: 20A/0,04A;

14Steuerungssystem: Übernahme der Siemens-SPS-Steuerung

15. Fünf Geschwindigkeitsoptionen für die Steigerung: 5V, 50V, 100V, 500V, 1000, 2000V können willkürlich eingestellt werden;

16. mit Leckage-, Überlast-, Kurzschluss-, Ausfall- und Hochspannungsschutzfunktionen ausgestattet;

17- Komponenten des Geräts: bestehend aus einem elektrischen Kontaktspannungsregler, einer Steuerungskiste, einem Schutzwiderstand und einer Elektrodenbox;

18Dieses Gerät kann Korona-Alterung, Spannungsausfall und Spannungstests gleichzeitig durchführen.

19- Spannungsauflösung mit Elektroden aus Edelstahl der Klassen 25 und 75 und einem Satz von Hochtemperaturprüfbänken

20Der Corona-Aging-Test ist mit 5 Sätzen Nadelelektroden, Kupferplattelektroden und einem Satz Corona-Aging-Sample-Racks ausgestattet.

21Ein Satz professioneller Testsoftware

22. Ein Satz von Markencomputern mit einem Drucker:

(2) Umweltschutzgeräte

1Temperatursensor: Mit dem hochpräzisen Sensor P-T-100 aus Taiwan

2Temperatur- und Luftfeuchtigkeitskontrollemethode: Balancierte Temperatur- und Luftfeuchtigkeitskontrollemethode (BTHC)

3Temperaturbereich: -10 °C bis 150 °C kann eingestellt werden

4Luftfeuchtigkeit 20-98% RH

5Temperatur- und Luftfeuchtigkeitskontrolle: ± 0,2 °C; ± 2,5% RH

6Einheitlichkeit innerhalb der Temperatur- und Luftfeuchtigkeitskammer: ± 0,5 °C bis ± 0,2 °C; ± 4,0% RH

7.Genauigkeit der Auflösung des Reglers: ± 0,01% °C; ± 1% R.H.

8Erhitzungsrate: ≥ 2,5 °C/min

9- Kühlgeschwindigkeit: durchschnittlich 1 °C/min

10Temperaturunterschied: ≤ ± 0,5 °C bei -10 ~ + 99 °C, ≤ ± 1,0 °C bei 100 ~ + 150 °C

11. Feuchteabweichung ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Hochwertige kaltgewalzte Stahlplatte Außenhülle Material, elektrostatische Hochtemperatur-Bäckfarbe Innenbox Material, Edelstahlplatte (SUS304)

13- Wärmedämmungsmaterial: Polyurethan-Schaum mit hoher Dichte + Glasfaser

14Das Beobachtungsfenster ist ein dreischichtiges Vakuumglasfenster.

15- Beleuchtung innerhalb der Box: Breitwinkelprojektionsbeleuchtung, Doppelschichttüren mit versiegelten Türen

16. Raumgröße innerhalb der Prüfbox: 500 * 500 * 600 mm

17Die Wände des Prüfraums müssen mit einem Spannungswiderstand von 50 KV isoliert werden.

(3) Abmessungen der AC/DC-Korona-Alterungstestmaschine:

Korona-Generationsgerät Größe: 850 * 740 * 1500 mm;

Größe der Umweltschutzregelung: 700 * 1100 * 1700 mm;

(4) Datenerfassungssystem für die Alterungstestmaschine mit AC/DC-Korona

1Mit der 16-Bit-PCI-Hochpräzisionsdatenakquisitionskarte von Advantech beträgt der Spannungsbereich des Eingangssignals ± 5V oder ± 10V und die Probenahmenrate 3MS/s.Kann gleichzeitig mehrere Korona-Strom- und Spannungssignale sammeln, und die Messergebnisse zur Verarbeitung an den Computer senden.

2Die freundliche LabView-Software-Schnittstelle kann die Wellenform der Korona-Spannung anzeigen; Sie kann die Ladungsmenge der positiven und negativen Halbzyklen des Korona-Entladungstroms anzeigen,sowie die Entwicklung der Entladungsenergie im Laufe der Zeit.

3Nach dem Experiment können die Prüfdaten in einen Bericht erzeugt und gedruckt oder gespeichert werden.

(5) Hauptzubehör für die Testmaschine für die Alterung von AC/DC-Korona

1. 1 Koronagenerator

2. 1 Umweltschutzvorrichtung

3Ein Markencomputer.

4Ein Satz professioneller Sammlersoftware

5Einer.
