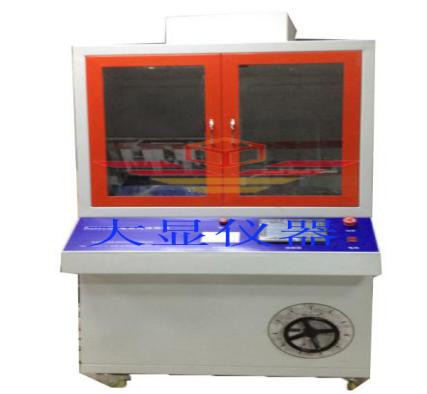

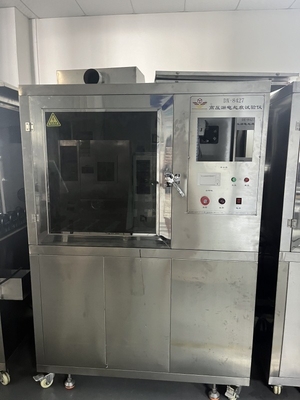

Maschine zur Prüfung von Hochspannungslecks von Draht und Kabel

DX842B WPrüfgerät zur Messung von Hochspannungsleckagen von Leitungen und Kabeln

Übersicht:Wird verwendet, um die Fähigkeit von Drähten und Kabeln zu testen, elektrischen Spuren zu widerstehen.1% Natriumchloridlösung bei einer bestimmten Geschwindigkeit und Durchflussgeschwindigkeit auf einer vertikal platzierten Probe. Gleichzeitig wird eine hohe Spannung angewendet. Wenn der Probenstrom während dieses Zyklus 1A nicht überschreitet, brennt die Probe nicht, es gibt keinen kontinuierlichen Bogen zwischen Elektrode und Boden,und es wird keine Abbauerscheinung in der Probe geben, dann gilt die Probe als qualifiziert. Geeignet für Einzelkernkabel und kann auch für die Erkennung von Mehrkernkabeln verwendet werden.

Anwendungsbereich:Es wird für die Fähigkeit von Drähten und Kabeln verwendet, Schäden durch elektrische Spuren, die durch Oberflächenlecks unter schmutzigen Bedingungen verursacht werden, zu widerstehen.

Einhaltung der Normen:die Anforderungen der Prüfmethoden GB/T 3048.1-2007 für die elektrischen Eigenschaften von Drähten und Kabeln und der Prüfmethoden GB/T 3048.7-2007 für die elektrischen Eigenschaften von Drähten und Kabeln erfüllen: Teil 7:Prüfstandards für die Widerstandsfähigkeit gegen elektrische Spuren.

Zusammensetzung und Eigenschaften der Ausrüstung:elektrische Steuerung, Sprühvorrichtung, Hochspannungsgenerator, Spannungsregler und Abwasserflüssigkeitssammler; das Äußere der Ausrüstung besteht ausschließlich aus Edelstahl,und der Innenraum ist mit korrosionsbeständigen und isolierenden Epoxydplatten versiegelt, wodurch ein elektrisches Leck und eine verschmutzende Flüssigkeit effektiv verhindert werden, dass die Metallhülle korrodiert.

Es ist eines der wichtigsten Produkte unserer Firma. Es wird gemeinsam von unserer Firma und Guangzhou CVC Kabel Testzentrum entwickelt.Es verwendet die intelligente Steuerungstechnologie PC+PLC zur automatischen Messung und Steuerung des Sprühzyklus und der maximalen Sprühzeiten. Die Testdaten können gespeichert und gedruckt werden; der Sprühkontrollteil besteht aus einer Edelstahlbox, und der Sprühpool besteht aus einer transparenten Acrylplatte wie Kristall, die schön und elegant ist.Das Instrument ist menschlich gestaltet., einfach zu bedienen, einfach zu bedienen und sicher, um Spuren von Hochspannungslecks mit einer Fabrikumsatzspannung von 5000V zu zeigen.

Technischer Parameter

Prüfspannung: 0~6000v einstellbar

Prüfstrom: max. 2A

Alarmstrom: 1 A

Spannungsregler: 10 KVA Ausgang 0~250v

Hochspannungstransformer: 10 KVA Ausgang 0~5000v

Elektrodenklemmen: aus rein Kupfer

Musterisolierungsrahmen: aus Teflon mit hoher Isolierung

Flüssigkeitssprühvorrichtung: Sprühbereich 1,2 m, Sprühgeschwindigkeit 3 m/s, Sprühvolumen 0,5 mm/min

Überstromdetektionsvorrichtung: Der hochempfindliche Leistungsschalter wird eingesetzt.Die Stromversorgung wird automatisch abgeschaltet und das Alarmsignal wird ausgegeben.

Steuerungssystem: Annahme der Präzisionssteuerung mit Siemens PLC+Weinview Touchscreen, mit präzisen Sprühen, präzisen Zeitrahmen, einfacher Bedienung und automatischer Datenerfassung ohne Aufzeichnung und Berechnung.

Leckenschutzvorrichtung: Die Ausrüstung ist mit einer Leckerkennungseinrichtung mit hoher Empfindlichkeit ausgestattet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, um die persönliche Sicherheit des Bedieners und die Zuverlässigkeit der Ausrüstung wirksam zu schützen.

Innenbehandlung: Der Innenraum ist mit korrosionsbeständiger und isolierender Epoxidhalke versiegelt, die eine Isolierung und Korrosionsverhütung bewirkt

Ausrüstungsgröße: L1300mm*W800mm*H1700mm

Stromversorgung: 220 V 50/60 Hz

Ausrüstungsgewicht: 120 kg
