Maschine zur Prüfung der statischen Biegung von Draht, geeignet zur Erfassung der dynamischen Biegungstest

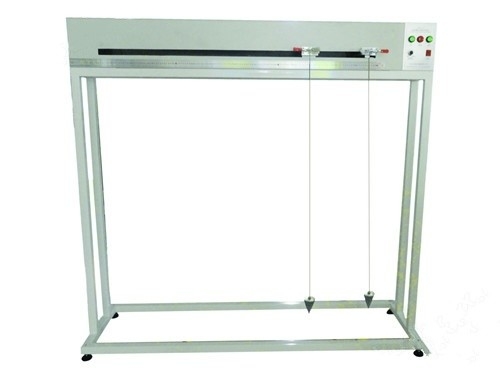

DX8308 statische Drahtbiegungsprüfmaschine

Anwendungsbereich:

Vor allem geeignet für den Nachweis der dynamischen Biegeprüfung von gummiisolierten und umhüllten weichen Kabeln unter Belastung,und die folgenden Draht- und Kabelfehler während der Prüfung und beim Anhalten der Maschine erkennen.

Standards entsprechen:

Erfüllt die Anforderungen an die statische Abbiegung in GB/T5023.2-2008/IEC60227-2:2003 und GB/T5013.2-2008/IEC60245-2:1998; erfüllt die Anforderungen an die statische Abbiegung in GB/T5013.5-2008 und GB/T5013.6-2008; erfüllt die Anforderungen von 4.4.1 Abbiegungstest und 4.4.2 statische Abbiegungstest nach GB/T5023.6-2008.

Statische Flexibilitätstest nach IEC 60245-1 r zur Prüfung der mechanischen Festigkeit von fertiggestellten Flexikabeln.

Parameterindikatoren:

1. Probendiameter Φ6-φ32 mm (Standard mit zwei Geräten)

2Probelänge 3000 mm, Höhe vom Boden ≥ 1500 mm

3. Der Abstand zwischen zwei Klemmen (der Abstand zwischen den beiden Klemmen entspricht den Anforderungen von Tabelle 4, Tabelle 5 und GB/T5023.2-2008 in GB/T5013.21-2008)

Biegung 1:760-1700 mm

Biegung 2: 200-1700 mm

4. Geschwindigkeit: 4 m/s2 1500 mal/h

5Zählbereich: 0-999999

6Motorleistung: 0,37 kW

7Außendimensionen: 2350 * 850 * 1700 mm

8Prüfstrom: 0,1 A

9Prüfspannung: 12 V

10Gewicht: 300 kg

11. Zyklenzahl ≥ 3000000 Mal

12Alarm und Abschaltung, wenn der Isolationskern des Kabels zerbrochen ist.

Grundsatz:

Nehmen Sie einen Draht von geeigneter Länge, befestigen Sie ihn an der Ausrüstung und bewegen Sie ihn hin und her.
