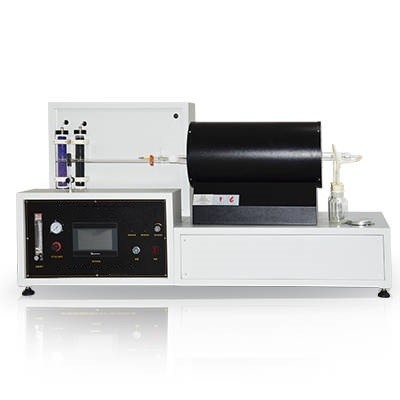

Halogensäuregasfreisetzungsmessmaschine Draht und Kabel Halogen-PH-Leitfähigkeitstestgeräte

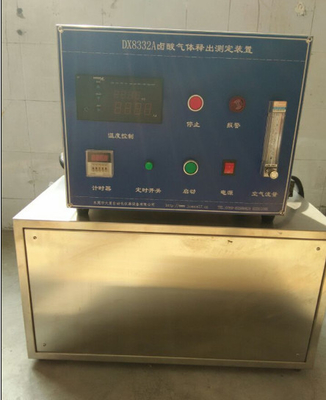

DX8332AHMessgerät zur Messung der Gasfreisetzung von Alogensäuren

Halogen-, PH- und Leitungsprüfgeräte für Draht und Kabel IEC 60754 Teil 1 und 2

IEC 60754-1 Elektrische Kabel Halogensäure Gas Tester

Anwendungsbereich:

Es eignet sich zur Bestimmung der Gesamtmenge an halogensäurigen Gasen für niedrig- und halogenfreie Flammschutzkabel und zur Messung von pH und Leitfähigkeit zur Bestimmung der Säuregehalt von Gasen.

Zusammensetzung der Anlagen:

1. Rohröfen: Wirkungslänge und Durchmesser der Heizkammer sind 600×ф42mm und sie ist mit einem einstellbaren elektrischen Heizsystem ausgestattet.

2. Verbrennungsrohr:

1Material: Feuerfestrohr aus Siliziumdioxid, widerstandsfähig gegen korrosive Gase.

2. Spezifikationen: Der innere Durchmesser beträgt 40 mm, die Länge der Einlassseite des Rohröfenöfen beträgt 60~200 mm und die Länge der Auslassseite beträgt 60~100 mm, wodurch eine Lücke für die Erwärmungserweiterung besteht.

3Das brennende Boot:

1Material: geschmolzenes Siliziumrohr.

2Spezifikationen: Länge 100 mm, Breite 25 mm, Tiefe 10 mm.

3- Befütterungsmethode des brennenden Bootes: Stangmagnet und Platindrahtziehmethode werden angewandt.

Viertens: Gasentnahme: Zwei Flaschen werden ausgewählt: eine davon ist mit einem Magneträger ausgestattet und enthält 220 ml Natriumhydroxidlösung.

5. Gasversorgungssystem:

1Luftdurchflussmesser: 20 ml bis 200 ml einstellbar

2. Kompressor (Ihr Unternehmen stellt Ihren eigenen)

6Probenahme: 500 mg bis 1000 mg

7Bestimmung des Halogensäuregehalts:

1Analysebilanz: Genauigkeit 0,1 mg

2Digitales PH-Meter: die Genauigkeit beträgt 0,02 PH

3. Leitungsmessgerät: Messbereich: (0~1×105) μS/cm

Einleitung:

. IEC 60754-1, 2 Elektrische Kabel Halogensäure Gasfreisetzungs Tester, Kabel Korrosion Tester misst Gasvolumen von Halogensäure (IEC 60754-1), pH-Konzentration ((PH Meter, Wasserstoff-Ionen, IEC 60754-2),Leitfähigkeit (IEC 60754-2) usw. eines Drahtes (Kabels) durch Strahlwärme im Rohröfen (IEC 60754-1): 800°C, IEC 60754-2: 950°C);

. Insbesondere kann IEC 60754-1, 2 Elektrokabel Halogen-Säure Gasfreigabe Tester, Kabel Korrosion Tester beide IEC 60754-1 und IEC 60754-2 Normen durch eine Ausrüstung und Modus-Selektion Funktion testen;

. IEC 60754-1 ist ein halogenfreies Kabel, das aus und einschließlich des Polymers zu halogenierten Verbindungen auf der Grundlage der additiven Verbindungen, die während der Verbrennung abgegeben werden, mit Ausnahme der Fluoridationshydracide, hergestellt wird.es ist ein Maß für das Gasvolumen von Halogen. IEC 60754-2 ist für elektrische oder optische Kabel aus Verbindungen, die während der Verbrennung ausgestoßen werden, zur Messung der Oxidationsgrenze des Gases.Zuverlässigkeit und Bequemlichkeit des Benutzers beim Einsetzen der automatischen Zuführvorrichtungen für Verbrennungsboote, Dreh-Schiene für die einfache Anbringung der Probe, Einstellung des automatischen Timers, Luftfilterung usw.;

Referenznormen:

. IEC 60754-1 Ausgabe 2.0 b:1994: Prüfung auf Gase, die bei der Verbrennung von Material aus Kabeln entstehen - Teil 1: Bestimmung der Menge des halogensäurigen Gases

. IEC 60754-2 1.0 b:1991: Prüfung auf Gase, die bei der Verbrennung von elektrischen Kabeln entstehen - Teil 2:Bestimmung des Säuregrads der bei der Verbrennung von aus elektrischen Kabeln entnommenen Materialien entstehenden Gase durch Messung von pH und Leitfähigkeit.

. KS C IEC 60754-1: Prüfungen an Gasen, die bei der Verbrennung von elektrischen Kabeln entstehen - Teil 1: Messung der Menge des halogensäurigen Gases.

. KS C IEC 60754-2: Prüfungen an Gasen, die bei der Verbrennung von elektrischen Kabeln entstehen - Teil 2: Korrosionsprüfung durch Erzeugung von Verbrennungsgasen.

. KWS 409: Feuerbeständiges Draht - 5.12 Kaustik bei Verbrennungsgasen.

Spezifikationen:

Rohröfen:

- Für den Heizbereich des Ofen ist die Länge 500 mm und der Innendurchmesser 40 mm. Außerdem ist ein elektrisch steuerbares Heizsystem (Temperaturregler) vorhanden.

Rohr (Pyrex):

- Feuerdichte Rohre werden im Ofen verwendet, um die Rohre vor korrosiven Gasen zu schützen.Der innere Durchmesser des Kieselsäure-Rohrs beträgt 38 mm und die Länge des Rohres beträgt 150 mm vom Eingang des Ofen und das Rohr ragt in einem Abstand von 100 mm vom Ausgang.

Verbrennungsboot:

- 98 mm (Länge) * 15 mm (Breite) * 12 mm (Tiefe); jedes Boot wird nur dreimal vor der Verbrennung oder dem Recycling verwendet.

Gaswaschflasche:

- Die Flüssigkeitshöhe am Ende des Schlauchs beträgt in jeder Flasche 100 bis 120 mm.

Luftversorgungssystem:

- Das für die Verbrennung verwendete Gas ist Luft, und die Durchflussgeschwindigkeit der in das Rohr eingespritzten Luft ist an den tatsächlichen inneren Querschnitt des Rohres anzupassen.Die Luftgeschwindigkeit, die über die Probe fließt, beträgt 378 ml/min ± 10%..

Größe:

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

Schmelzkörper:

- 500 mm (w) * 300 mm (d) * 38 mm (h)

mit einer Breite von nicht mehr als 20 mm,

- 700 mm (breite) * 37 (innere Durchmesser)

Stromversorgung:

- 220V, 60HZ, 10A

Gewicht:

- 60 kg.

Versorgungseinrichtungen:

- Luftkompressor,

Name des Artikels:

- IEC 60754-1,2 Elektrischer Halogensäure-Gasfreisetzer, Kabelkorrosionsprüfer
