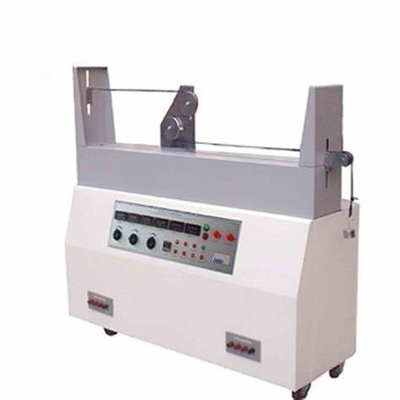

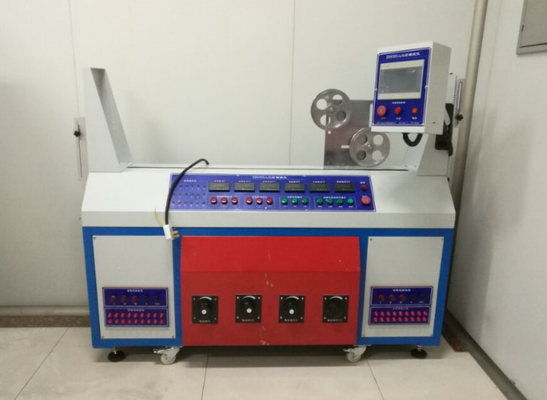

Draht- und Kabelprüfmaschine zwei drei Räder Biegeprüfmaschine zur Messung der mechanischen Festigkeit von PVC-isolierten Kabeln

DX8393 Draht- und Kabelbeugungstest zwei drei RäderMaschine

1, Anwendungsbereich:

Hauptsächlich geeignet zur Messung der mechanischen Festigkeit von PVC-isolierten Kabeln oder gummiisolierten und extraflexiblen Drähten mit einer Nennspannung von 450/750V oder weniger und mit zwei oder mehr Kernen.Die Leistung und Struktur sollten den nationalen Normen von GB/T 5013 entsprechen..2-2008, GB/T 5013.8-2008 und GB/T 5023.2-2008. Das Gerät weist die Merkmale eines neuartigen Aussehendes, einer zuverlässigen Leistung und Struktur, einer bequemen Bedienung, der doppelten Verwendung einer Maschine auf,und hohe Genauigkeit der Prüfdaten. Reservieren von RS232, RS485 oder Ethernet-Universalkommunikationsschnittstellen für die Ausgabe und das Abrufen von Versuchsdaten.2003

2Die wichtigsten technischen Parameter:

1) Zwei Runden

• Stromversorgungsspannung: AC 380 V dreiphasige Vierleitungen.
• Motorleistung: 200 W.
• Fahrzeugfahrt: ≥ 1 m.
• Fahrzeuggeschwindigkeit: 0,33 m/s (verstellbar).
• Prüfspannung: 180V/450V (verstellbar).
• Probelänge: 5000 mm.
• Probenstrom: 0-35 A (verstellbar).
• Zähltabelle: 15000 Hin- und Rückfahrten können vor eingestellt werden.
• Der Durchmesser der Riemen: φ 60 φ 80 φ 120 φ 160 φ 200 (jeweils mit 2 flachen Rillen).
• Masse eines schweren Hammers: jeweils zwei, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg und 4,0 kg.

2) Drei-Radfahrzeuge

• Stromversorgungsspannung: AC 380 V dreiphasige Vierleitungen.
• Motorleistung: 200 W.
• Fahrzeugfahrt: ≥ 1 m.
• Fahrzeuggeschwindigkeit: 0,1 m/s (verstellbar).
• Prüfspannung: 180V/450V (verstellbar).
• Probelänge: 5000 mm.
• Probenstrom: 0-35A (verstellbar).
• Gewicht des schweren Hammers: zwei für 21N, 28N und 42N.
• Schleiferdurchmesser: φ 40 φ 45 φ Zwei für jede von 50.

3. Prüfung:

1) Versuchsprobenarten: zwei Einphasenkern, zwei Dreiphasenkern, drei Dreiphasenkern, drei Vierphasenkern.

2) Prüfverfahren: keine Last, Einphasen (zwei Kerne), Dreiphasen (drei-phasen drei Drähte/drei-phasen vier Drähte), Kabel mit mehr als fünf Kernen,und Kabel mit weniger als 18 Kernen können jederzeit ausgewählt werden.

3) Versuchsprobenfehlerprüfung:

• Ammeteranzeige: Die Phasen A, B und C werden abgeschaltet und automatisch abgeschaltet.
• Aktuelle Anzeige: Kurzschluss A/B, A/C, B/C und Alarm zum automatischen Abschalten.
• Aktuelle Anzeige: A, B, C und Kurzschlussalarm und automatisches Herunterfahren.
• Für Proben mit fünf oder mehr Kernen wird kein Laststrom angewendet. Solange die Drahtkernen in Serie mit V-V verbunden sind, zeigt die Leiterplattensignalquelle eine Gleichspannung von 12 V an.Wenn es einen Schaltkreislauf gibt, wird das System automatisch gestoppt.
