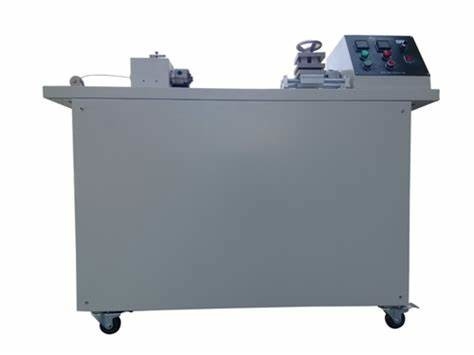

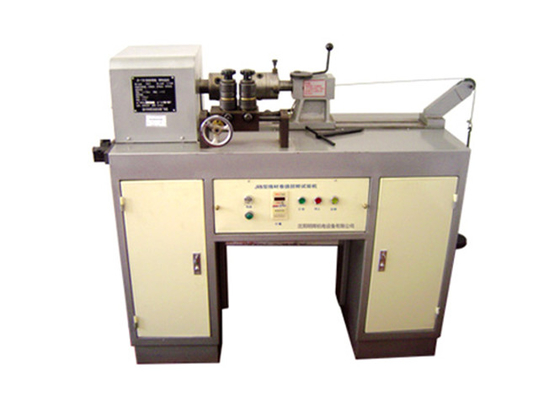

Maschine zur Prüfung der Torsionsfähigkeit von Drahtverwicklung für die Durchführung von Torsions- und Wickeltests an Kupferstangen, Aluminiumstangen

DX8440WPrüfung der Drehfähigkeit der WickelungMaschine

Produkteinführung:Hauptsächlich geeignet für die Durchführung von Torsions- und Wicklungsprüfungen an Kupferstangen, Aluminiumstangen und Stahldraht mit der angegebenen Torsionsgeschwindigkeit.Es kann auch auf die Drehfestigkeit verschiedener Metalldrähte angewendet werden und die Anzahl der Male, die der Farbfilm von emaillierten Drähten Wendung widerstehen kann.

Prüfmethode:Die Prüfmethode besteht darin, beide Enden des Prüfstücks zu klemmen und ein Ende an Ort und Stelle zu befestigen.während das andere Ende kontinuierlich um 360o hin und her gedreht wird, bis sich das Prüfstück bricht oder der Farbfilm auf dem emaillierten Draht abfällt, der den Leiter freilegt und seinen Widerstand gegen Verdrehung erfasst.

Einhaltung der Normen: Erfüllung der Anforderungen der Prüfnormen GB4909.4-2009 und GB4909.7-2009.

Technische Parameter:

Probendiameterbereich: Kupferstange φ 8 mm oder weniger, Stahldraht Ф unter 3 mm

Drehgeschwindigkeitsbereich: (10, 30, 60) r.min

Klemmstand: 0-500 mm

Einrichtungshandlung: Schlagzeugtyp

Wickelbereich: Aluminiumdraht, F 3 mm bis 6 mm mit einer Kernstange, Es wird empfohlen, Stahldraht manuell unter F3 mm zu wickeln; Unter F4 mm

Der Kernstabbereich: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

Außenabmessungen: 1400mmx530mmx1100mm

Stromversorgung: Wechselstrom 220V 50/60Hz 4A

1,Torsionsprüfbereich

1Leistung: Gleichstrom/1 PS

2. Antrieb der Befestigungseinrichtung: Schlagzeugtyp

3. Klemmstand: 0-500 mm

4. Geschwindigkeit: 6~60 R/min, beliebig einstellbar

5. Drehzeiten: 0-999999, können beliebig eingestellt werden

6- Beanspruchte Last: 5 kg, 10 kg, 15 kg

7. Volumen (W × D × H) 130 × 55 × 100 cm

2, Testbereich der Wicklung:

1Durchmesser der Kernstange: ¥1.25 ¥19.00 mm

2Probe Durchmesser: Aluminiumdraht ¥ 1,25-¥ 6,00 mm, Stahldraht ¥ 1,25-¥ 3,80 mm

3. Spindellgeschwindigkeit:≤8r/min, Abstand zur Verlagerung des Schachtkopfes nach rechts: ≥ 40

4. Motor: Leistung 0,75 kW

5Gewichte: 10 kg, 5 kg, 2 kg, 1 kg

Diese Maschine ist eine Prüfmaschine zur Prüfung der Zähigkeit und der Haftung von Stahl-Aluminiumdrähten und erfüllt die Anforderungen von GB/4909.7 "Prüfverfahren für nackte Drähte - Wicklungsprüfung".Ein Prüfgerät zum Wickeln und Drehen von Aluminiumdraht, Stahldraht, Stahlstange und Stahlkern aus Aluminium.
