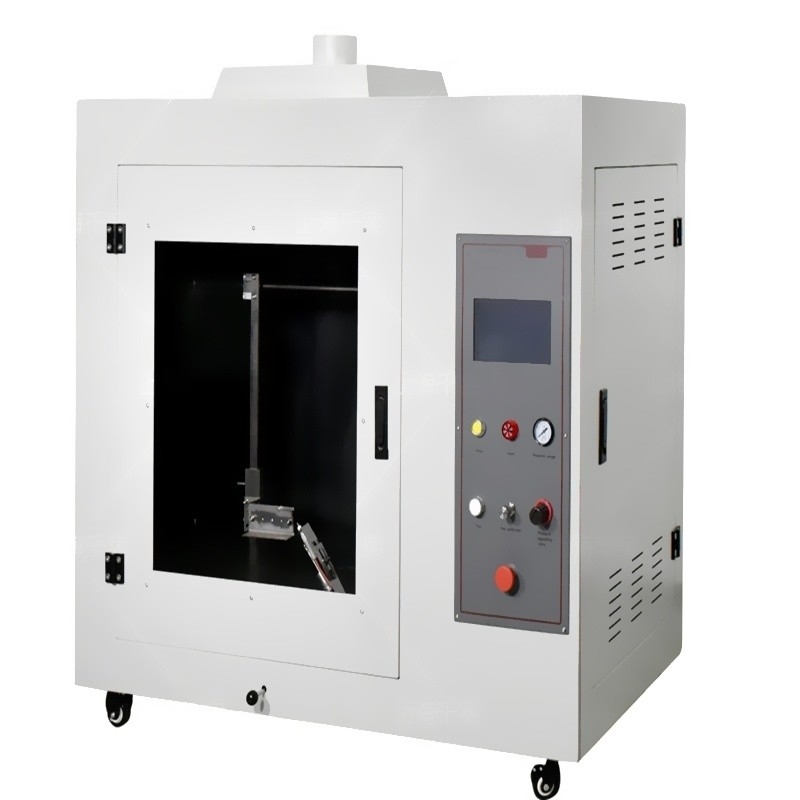

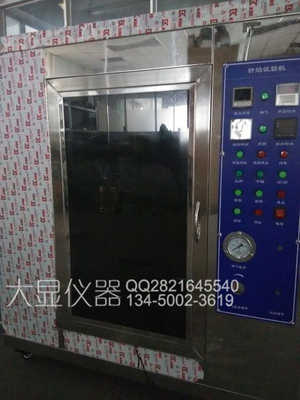

Ausrüstung für die Prüfung von Nadel­Flammen für Bauteile, Teile und Baugruppen von elektrischen Geräten

Arbeitsprinzip:

Aufgrund von Fehlerbedingungen im Produkt, wie z. B. Fehlerstrom, der durch den Leckpfad fließt, Überhitzung von Bauteilen oder Teilen, schlechter Berührung usw., können Flammen entstehen.die dann auf nahegelegene Teile schießen kannDie Nadel-Flammenprüfung simuliert die kleinen Flammen, die unter Fehlerbedingungen im Inneren des Produkts entstehen, und bewertet die Brandgefahr anhand der Simulationstechnologie.

Prüfstandards:

Entspricht den Prüfstandards GB/T5169.5 und IEC60695-2-2 "Brandgefährdungsprüfung für Elektro- und Elektronikprodukte - Teil 2: Prüfverfahren - Teil 2: Nadelflammenprüfung".

Anwendungsbereich:

Der Flammenprüfer eignet sich hauptsächlich für Bauteile, Teile und Baugruppen von elektrischen und elektronischen Produkten, Haushaltsgeräten, wie Verkabelungstafeln, Zentrifugalschalter, Steckdosen für Reiskocher,usw.

Technische Parameter:

Brenner: 35 mm lang, Innen Durchmesser: 0,5 mm

Standard für die Entflammung von Flammen: Flammenhöhe 12 mm

Temperaturmessgerät:

Die Thermoelemente sind mit einem gepanzerten Φ 0,5 mm K-Glas filament versehen, Messtemperatur: 1050 °C

Wärmeübertragungskupferblock: Ф 4,0x6,0 mm

Erhitzungsgeschwindigkeit: 23,5 Sekunden bei 100-700 °C

Prüfkammervolumen: 0,5 M3, d×w×h: 60×95×90 cm

Außendimensionen: d×w×h: 61×120×105cm

Außenfachmaterial: Spiegel-Edelstahl.

Warum eine Nadel-Flammenprüfmaschine verwenden:

Der Brandschutz (Feuerverhütung, Flammschutz) ist seit jeher ein soziales Sicherheitsangebot.Auch das Bewusstsein für den Brandschutz (Brandverhütung und Flammschutz) hat einen hohen Punkt erreicht.Daher ist die Brandschutz- und Flammverhütung zu einer obersten Priorität für das Land geworden.Wir benötigen auch ein Nadel-Flamme-Experiment.

Unter welchen Umständen sind Haushaltsgeräte, elektrische und elektronische Geräte für Prüfmaschinen zur Prüfung der Verbrennung durch Nadelflamme geeignet?

Wenn die Testmethode mit heißem Draht oder die Prüfmethode mit horizontaler vertikaler Verbrennung für kleine Teile (oder Bauteile) nicht geeignet ist, kann die Prüfmethode mit Nadelflamme verwendet werden.Wenn sich die Prüfprobe während der Prüfung mit heißem Draht entzündet, muss die entstehende Verbrennungsgefahr auch mit einer Nadelflamme getestet werden.

Anmerkung: Diese Nadel-Flammenprüfmaschine ist eine der empfohlenen Geräte für Haushalts- und ähnliche elektrische Prüfzentren nach GB/T4706 und IEC60335-1.

Referenznormen:IEC 884-1, GB2099.1, VDE, IEC335, GB4706.1, GB5169.5, UL1694.

Technische Beschreibung:

Dieses Produkt basiert auf der Verwendung der elektronischen und elektrischen Produkte.Schlechter KontaktEs kann auch auf nahegelegene Teile schießen.Diese Prüfung simuliert die kleinen Flammen, die unter Fehlerbedingungen im Inneren des Produkts entstehen, und verwendet Simulationstechnologie zur Bewertung der Brandgefahr.Wenn die Testmethode mit heißem Draht oder die Prüfmethode mit horizontaler vertikaler Verbrennung für kleine Teile (oder Bauteile) nicht geeignet ist, kann die Prüfmethode mit Nadelflamme verwendet werden.Wenn sich die Probe während der Prüfung mit heißem Draht entzündet, muss die entstehende Verbrennungsgefahr auch mit einer Nadelflamme erprobt werden.mit einer Leistung von mehr als 100 W, und Reiskocher Steckdosen.

Grundlegende Spezifikationen:

1) Volumen im Inneren der Box: ≥ 0,5 Kubikmeter, mit Glasbeobachtungstür

2) Brennstoff: Butangas Butan

3) Spezifikationen des Brenners: Länge über 35 mm, innerer Durchmesser Ø 0,5 mm ± 0,1 mm, Außendurchmesser nicht größer als Ø 0,9 mm

4) Flammenhöhe: 12 mm ± 1 mm einstellbar

5) Flammtemperatur: Innerhalb von 23,5 ± 1 s, die Zeit, um von 100 °C auf 700 °C zu steigen

6) Timer: in einem Bereich von 0 bis 99 Minuten und 99 Sekunden einstellbar, mit einstellbarer Verbrennungszeit und registrierter Verbrennungsdauer

7) Sicherheitsvorrichtung: Diese Maschine ist mit einer Gasleckage-Alarmanlage ausgestattet.,und starten Sie das Abgassystem, um das Gas in der Prüfbox auszugeben, bis die Luftqualität in der Prüfbox wieder normal ist.

8) Produktmerkmale: Die Verbrennungskammer dieses Prüfer nimmt elektrostatische Sprühfarbe an, die ein schönes Aussehen hat und gegen Rauch- und Gaskorrosion resistent ist.mit einer Breite von mehr als 20 mm,, automatisiertes Steuerungssystem, unabhängige Belüftung, bequeme Beobachtung und Aufzeichnung, stabil und zuverlässig.

9) Stromversorgung: AC220V/50Hz
