Kunststoffrauchdichteprüfmaschine Neue Prüfgeräte zur Messung der Rauchdichte entwickelt

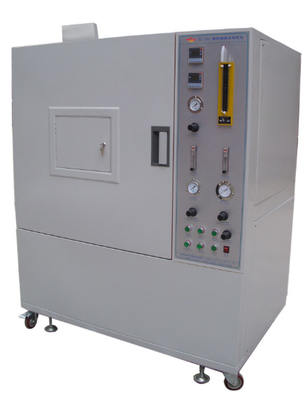

DX-8368 Maschine zur Prüfung der Rauchdichte aus Kunststoffen

Der Rauchdichteprüfer für Verbrennungsstoffe aus Kunststoffen ist eine neue Art von Prüfgeräten zur Messung der Rauchdichte, die nach den technischen Bedingungen der Norm GB/8323 entwickelt wurde.2-2008 und ISO5659-2 "Prüfmethode zur Bestimmung der Rauchdichte durch Einzekammermethode zur Erzeugung von Rauch aus Kunststoffen Teil 2", sind diese Normen geeignet, um die spezifische optische Dichte von Rauch zu bestimmen, der bei der Verbrennung von Kunststoff entsteht, und die maximale spezifische optische Dichte ist das Testergebnis.Es wird verwendet, um die Rauchleistung von Kunststoffen unter bestimmten Bedingungen zu bewerten..

Es entspricht GB8323.2-2008 "Plastikrauchentwicklung - Teil II: Prüfmethode zur Bestimmung der Rauchdichte durch Einkammermethode" und ISO5659.2-2006 "Plastikrauchentwicklung - Teil II:Bestimmung der optischen Dichte mit der Einkammermethode". Asthma e662

Das gesamte Gerät besteht aus einer geschlossenen Prüfkammer, einem Photometermesssystem, einem Strahlenkegel, einem Verbrennungssystem, einem Zündgerät, einer Prüfbox, einer Halterung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W. Die Schaltung wird durch einen Mikrocomputer mit einem einzigen Chip entwickelt, verfügt über einen hohen technischen Inhalt und eine stabile Leistung.Diese Methode kann jedoch auch für die Bewertung anderer Materialien verwendet werden (z. B..z.B. Gummi, Textilbeschichtungen, lackierte Oberflächen, Holz und andere Materialien) und wird weit verbreitet in Produktionsanlagen der Kunststoffindustrie, der Feststoffindustrie,und wissenschaftliche Forschungs- und Prüfstellen.

1. Prüfkammer:

1.1 Die Vordertür ist mit einem Fenster und einem undurchsichtigen Lichtschutz ausgestattet, der die Bewegung des Fensters blockiert.

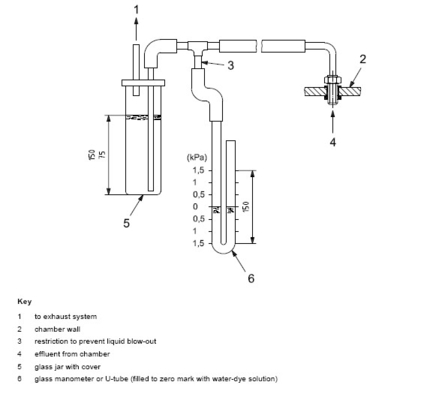

1.2 Auf dem Boden des Quadratkartons befindet sich ein Sprengstoff aus Aluminiumfolie zur Verhinderung von Überdruck, der aus einer Sicherheitsplatte mit einer Dicke von 0,04 mm, einer Länge von 405 mm,mit einer Breite von 200 mm, und eine Gesamtfläche von 81000mm2 und eine interne Druckregelvorrichtung der Box (siehe Abbildung 2).

1.3 Lichtfenster: die beiden oberen und unteren Lichtfenster von Ø 75 mm, das unterste Lichtfenster ist mit einer 9 W-Ring elektrischen Heizung ausgestattet,um die Temperatur der oberen Oberfläche des Lichtfensters zu gewährleisten (50 oC ~ 55o C ist angemessen), um die Rauchkonzentration auf der Oberfläche auf ein Minimum zu reduzierenDas Lichtfenster befindet sich oben auf der Prüfbox und eine 8 mm dicke optische Plattform ist um das Lichtfenster außerhalb der Prüfbox installiert.und der optische Tisch wird mit einer Metallstange von Ø 15 mm befestigt, die die feste Plattform und die Prüfbox verbinden kann.

1.4 Innengröße: Höhe 914 mm X Breite 914 mm X Tiefe 610 mm

1.5 Material: Es besteht aus drei Schichten: die äußere Schicht ist eine 1,5 mm dicke Stahlplatte, elektrostatische Hochtemperatur-Bäckfarbe, beige weiß,die mittlere Schicht besteht aus einer 60 mm dicken Asbestschicht, und die innere Schicht ist 1,2 mm dick USU304 Edelstahl, hochtemperaturelektrostatische Backfarbe, die leicht gereinigt werden kann.

1.5 Luft- und Abluftanschluss: Der Luftanschluss befindet sich auf der Oberseite der Prüfbox mit einem Durchmesser von Φ65 mm und die Schließ- und Schließzustände werden durch ein Magnetventil mit Flansche gesteuert.Der Auspuffanschluss befindet sich unten links, mit einem Durchmesser von Φ80 mm, und wird durch ein Magnetventil mit einem Flansch zur Steuerung des Schließ- und Schließzustands gesteuert und mit einem Abluftventilator versehen.

2. Fotoelektrisches Messsystem:Es besteht aus Stromversorgung, Fotomultiplier-Röhre, Vergrößerung Translucens, Verschluss, Filter, neutrale Translucens, Linse, optisches System Obscura, Lichtquelle und optische Fensterheizung

2.1Lichtquelle:

2.1.1. Lichtquelle: Es besteht aus einer Glühlampe mit 6,5 V, einem Transformator, der Strom liefert (Eingang 220 V und Ausgang 6,5 V), und einem variablen Widerstand.

2.1.2Installation: Die Glühbirne wird in die undurchsichtige dunkle Box am Boden der Prüfkammer eingebaut, die aus einer Lichtquelle, einer konvexen Linse, einer Lichtfensterheizung und einem optischen Fenster besteht.

2.1.3. Fensterräder: AC220V-Stromversorgung, umgeben von einem 9W-Widerstandsdraht, um die Temperatur der oberen Oberfläche des Fensters zu gewährleisten (50 oC ~ 55oC).

2.1.4Konvexe Linse: 51 mm Durchmesser, eingestellt und kalibriert, vollständig zu einem Ring mit einem Durchmesser von 51 mm und ohne anderes Licht im Strahl außerhalb des Rings.

2.1.5. Optisches Fenster: besteht aus einem ungehinderten durchscheinenden Film und einer Camera Obscura-Box.

2.2Fotodetektor:

2.2.1. Photodetector: Es besteht aus Photomultiplier-Röhre, Vergrößerung Filter, Verschluss, Filter, neutraler Filter, konvexe Linse, optische Fenster, etc.

2.2.2. Fotomultiplier-Rohr:

2.2.2.1. Parameter des Fotomultiplierrohrs: Spannung: DC 1000V, Stromversorgung: Eingang 12V, Ausgang 0 ~ -1200V 2mA

2.2.2.2. Photoelektrische Systemverarbeitung: Der Photodetektor ist ein Fotomultiplier-Rohr, das mit der A/D-Nummerschablone verbunden ist und von einem mehrstufigen Verstärkungsmikrocomputer verarbeitet wird.Es kann die Übertragbarkeit der entsprechenden optischen Dichte im Laufe der Zeit kontinuierlich messen, was 5 Größen der Spektralempfindlichkeit entspricht, ähnlich wie die Antwort des bloßen Auges und der dunkle Strom ist kleiner als 0,001 uA.Die Mindestempfindlichkeit des Fotomultiplierrohrs kann durch Lesen von 100% der 0.5 neutrale Filter und ein ND-2-Vergrößerungsfilter im optischen Pfad.

2.2.3Vergrößerung Filter: ND-2.0 Durchlässigkeit beträgt 0,95%, und die Farbtemperatur der Lichtquelle A ist K=2854.

2.2.4- Verschluss: verwendet für Verstärkung und 0% Korrekturübertragbarkeit.

2.2.5Filter: Für den Kompensationsfilter beträgt die optische Dichte 0,1 bis 1,0 und 2.0, insgesamt 11 Stück.

2.2.6Neutraler Filter: ND-0.5, Durchlässigkeit 31,7%, Farbtemperatur einer Lichtquelle K = 2854.

2.2.7. Konvexe Linse: Der Durchmesser beträgt 51 mm, so daß der direkte Strahl in einen kleinen starken Punkt an der durchscheinenden Platte zwischen der oberen und der unteren Obskura fokussiert werden kann.

2.2.7Kalibrierung des optischen Systems: Nachweis mit einem neutralen Filter mit einer optischen Dichte von 3,0 und einer Wellenlänge von 550 bis 650 nm.

2.2.8. Optisches Fenster: aus einem offenen durchscheinenden Blatt und einer Camera Obscura-Box besteht.

3. Strahlenkegel:

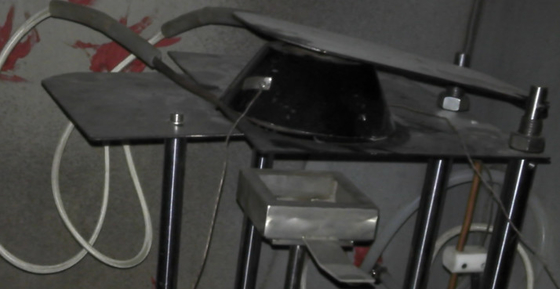

3.1. Strahlenkegel: Es besteht aus einem Heizelement mit einer Nennleistung von 2600 W, das im Zentrum der Probenoberfläche eine Strahlungsintensität von 10 kW/m2 bis 50 kW/m2 erzeugen kann.Bei der Prüfung der Bestrahlung der beiden anderen Stellen 25 mm vom Zentrum der Probe entfernt, darf die Bestrahlung dieser beiden Positionen nicht weniger als 85% der Bestrahlung des Zentrums der Probe betragen.

3.2. Strahlende Kegelheizung: von einer unabhängigen Stromversorgung angetrieben, die Leistung des Einphasenisoliertransformators beträgt 3000 W, und die Temperaturregelung übernimmt die Thyristorregelung mit schnellem Zyklus,und die Kontrolltemperatur kann bei ±2 °C stabilisiert werden.

3.3. Wärmeflussmesser: eine flache Fläche mit einem Bereich von 50 kW/m2 und einem Durchmesser von 10 mm im empfangenden Strahlungsbereich, deren Oberfläche mit mattschwarz beschichtet ist und die Kühlung wassergekühlt wird.

3.4. Zündner: Die Zünddüse besteht aus einem Kupferrohr mit einer Öffnung von Φ4,0 mm, und die Flammenlänge und die horizontale Abmessung beträgt 30 mm.

4. Gasversorgungssystem:

4.1Gasquelle: Reinheit 95%, Propangas und Luft gemischt, Druck 170 Kpa

4.2Propan-Durchflussmesser: 1 ~ 100 cm3/min

4.3Luftdurchflussmesser: 5 bis 500 cm3/min

5Leistung:

1Übertragungslösung: 0,0001%;

2- Messbereich: 0-100%; automatischer Gangwechsel bei der Messung.

3- Messgenauigkeit: ± 3%;

4. Betriebsspannung: AC200-240V 50 Hz;

5Luftfeuchtigkeit: Raumtemperatur -40°C

6Arbeitsumgebung: Das Gerät sollte bei Betrieb direktes Sonnenlicht und keinen Zwangluftstrom vermeiden.

6. Messsoftware:

Basierend auf Windows XP Betriebsoberfläche und LabVIEW-Stil. Übertragbarkeit vs. Zeitkurve angezeigt. Chinesische und englische Benutzeroberfläche und bieten chinesische und englische Anleitungen.
