Ausrüstung zur thermischen Schlagprüfung zur Prüfung der wiederholten Aufprallprüfungen verschiedener Materialien bei hohen und niedrigen Temperaturen

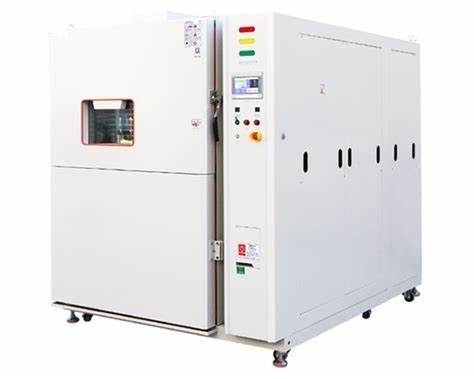

DX8468Prüfmaschine für thermische Stoßstörungen

Es wird in Elektronik, Autoteilen, Kunststoffen und anderen Industriezweigen verwendet, um die wiederholten Aufprallprüfungen verschiedener Materialien bei hohen und niedrigen Temperaturen zu testen

Chemische Veränderungen oder physikalische Schäden, die durch die Ausdehnung und Kontraktion des Produkts verursacht werden.

Die Ausrüstung ist in drei Teile unterteilt: Hochtemperaturbereich, Niedertemperaturbereich und Prüfbereich, mit einer einzigartigen Wärmedämmungsstruktur und Kältelagerwirkung,der während der Prüfung geprüft werden soll

Das Objekt ist vollständig stationär, und die Methode zur Umschaltung des Luftweges von Kalt- und Heißluft wird in die Probe eingeführt, um den Kalt- und Wärmeschockversuch durchzuführen.

Es kann unabhängig die Funktionen von hoher Temperatur, niedriger Temperatur und heißen und thermischen Schock drei verschiedene Bedingungen einstellen und hat es bei der Durchführung von kalten und heißen Schockbedingungen

Die Funktion der Prüfmaschine bei hohen und niedrigen Temperaturen.

Niedrigtemperaturzone: -50°C~RT Größe: 400×500×500mm

Prüftemperatur: -40°C~200°C Größe: 400×500×500mm

Hochtemperaturzone: RT~250 Größe: 400×500×500mm

Schutzvorrichtung: Schutz gegen Kompressorüberlastung, Schutz gegen Hochdruck des Kältemittels, Schutz gegen Übertemperatur

Kompressor: Französischer Taikang-Kompressor

Innen- und Außenmaterial: SUS304# Sicherheitsvorrichtung aus Edelstahl, Innen- und Außenmaterial: elektrostatisch lackierte Stahlplatte

Besonderheit:

Elektronische und elektrische Bauteile, Metalle, chemische Materialien, Automatisierungsteile, Kommunikationskomponenten, Verteidigungsindustrie, Luft- und Raumfahrtindustrie,

Ideale Prüfmittel für physikalische Veränderungen von BGA, PCB-Substraten, elektronischen Chip-ICs, Halbleiterkeramik und Polymermaterialien.

Es verwendet einen großflächigen Touch-Dialog-LCD-Human-Machine-Interface-Controller, der einfach zu bedienen, leicht zu erlernen, stabil und zuverlässig ist.

Der Aufprallmodus verwendet die Stilwechselmethode und die kalten und heißen Temperaturen werden in den Prüfbereich eingeführt, um den Zweck der kalten und heißen Stoßprüfung zu erreichen.

Die Aufprallzeit beträgt 0,1 bis 999,9 Stunden und die Zykluszeit kann 1 bis 9999 Mal eingestellt werden.

Automatisches (manuelles) Auftauen kann für die Anzahl der Zyklen und die Anzahl der Auftauen eingestellt werden.

Anzeige des Zustands und der Kurve im Betrieb, Beschreibung und Methode der Anzeige von Anomalien und Fehlerpunkten.

Europäischer und amerikanischer Original-Kühlgerät mit hohem Wirkungsgrad, geringer Betriebslärm, energiesparende Geräte.

Es nimmt die automatische Berechnungssteuerungsfunktion PID an und die Temperatursteuerung ist hochgenau.

Es kann für den automatischen zyklischen Aufprall oder den manuellen selektiven Aufprall verwendet werden und kann den Typ mit zwei oder drei Rillen sowie das kalte und heiße Aufprallen für den Aufprall wählen.

Sie kann als Hochtemperatur- oder Niedertemperaturbox unabhängig voneinander verwendet werden und kann für drei Zwecke verwendet werden.

DuPont-Kältemittel R404 und R23 werden von DuPont mit einem Null-Ozonkoeffizienten (HFC) importiert.

Leistungsparameter:

Hochtemperaturbadtemperaturbereich: RT~250°C

Luftfeuchtigkeitsbereich des Niedertemperaturbades: -50°C~RT

Aufpralltemperatur in der Prüfkammer: hohe Temperatur 50-200

Niedrige Temperatur -10°C~-40°C

Aufheizzeit: RT - 250°C für 60 Minuten

Abkühlzeit: Es dauert etwa 85 Minuten, bis die Temperatur 70°C erreicht hat

Rückgewinnungszeit: 30 Minuten bei hoher Temperatur von 150°C

Schlag bei 40 °C für 30 min

Die Rückgewinnungszeit beträgt weniger als 5 Minuten.

Gewicht der Probe: 1,5 kg

Laborgröße (W × H × D): 40 × 35 × 30 cm

Außenabmessungen der gesamten Maschine: 140×180×145cm

Baustoff: Innenkoffer: SUS304# Stahlplatte, Außenkoffer: Stahlplattenbesprühungen, Isolationsschicht: PU-Schaum, Basis: nationaler Standardwinkelstahl + Kanalstahl

Kühlsystem: aus Europa und den Vereinigten Staaten eingeführte vollständig geschlossene oder halbhermetische Wasserkühlkompressoren.

Steuerung: Ein großer Farb-LCD-Touch-HMI-Controller oder ein einzelner LCD-Touch-HMI-Controller.

Sicherheitsschutzvorrichtung: Sicherungsfreier Überlastschutz, Überhitzung des Kompressors, Überstrom, Überdruck, Heizung trockener Verbrennung, Übertemperaturalarm im Gehäuse

Das System.

Standardkonfiguration: Prüfloch (Φ50×1, 2 Satze Probenregale)

Leistung (ca. KW): 24

Stromversorgung: AC3 Φ5W 380V 50HZ
