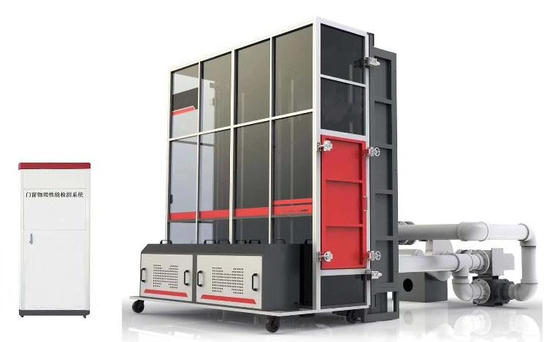

DX8685 Türen und Fenster Drei Leistungstestgeräte, in Übereinstimmung mit GB/T 7106-2019

DX8685 Türen und Windows drei Leistungsprüfungsausrüstung

Verwendung der Ausrüstung:Es wird hauptsächlich zur Prüfung der Luftdichtheit, Wasserdichtheit und Druckverformungsbeständigkeit von Gebäudetüren und -fenstern verwendet.

Entspricht der Norm:Gemäß GB/T 7106-2019 "Erkennungsmethode für Luftdichtheit, Wasserdichtheit und Winddruckbeständigkeit von Außentüren und -fenstern von Gebäuden".

Technische Parameter:

1 Winddruckwiderstand: statischer Druckunterschied: ≥±5000pa Genauigkeit: ≤2%

Wireless-Verlagerung: 0 ~ 50 mm Verlagerung: ± 0,1 mm

2Luftdichte: Luftdurchfluss: 0~300 m3/h Genauigkeit: Luftdurchfluss≤3% Differenzstatischer Druck≤2%

3. Wasserdicht: Stabile Druckbelastung: Sprühwasser: 0-2L/(m2*min) Genauigkeit: 2L/(m2*min)

Differenzstatic-Druck: ≥ 700 Pa Genauigkeit: ≤ 2%

Schwankende Druck: Wasservolumen: 2~3L/(m2*min) Genauigkeit: 3L/(m2*min) Periode: 2s~6s

Zyklus: ≥ 3 s Schwankendruck: ≤ 2% Genauigkeit: 3 s ~ 5 s

4. Stromversorgung: dreiphasige Fünfdraht AC380V 15KW Wasserquelle Anforderungen: Ober- und Unterwasser

5Der Messfehler der Luftstrommessvorrichtung beträgt weniger als 5% des angegebenen Wertes.

6Der Messfehler der Differenzdruckmessvorrichtung beträgt weniger als 2% des angegebenen Wertes.

7Der Messfehler der Verschiebungsmessvorrichtung beträgt weniger als 2% des angegebenen Wertes.

Anforderungen:

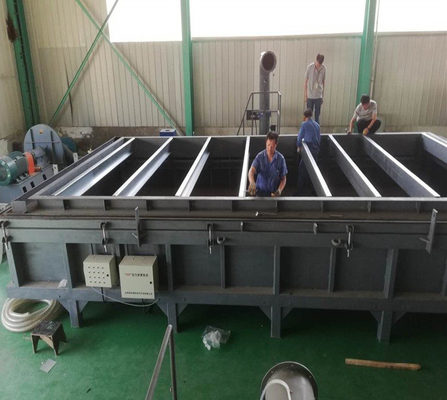

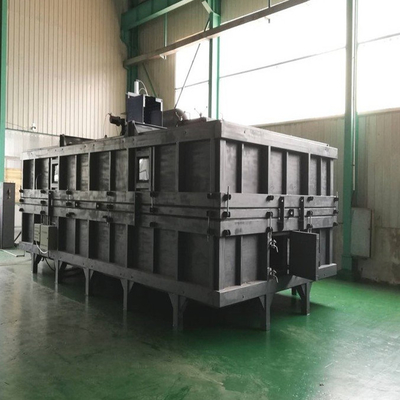

1. Druckbox (gemäß GB/T7106-2019)

2. Musterinstallationssystem (in Übereinstimmung mit GB/T7106-2019)

3. Druckversorgungssystem (gemäß GB/T7106-2019)

4. Sprinklersystem (in Übereinstimmung mit GB/T7106-2019)

5. Messsystem (gemäß GB/T7106-2019)

Die Norm für diese neue Tür- und Fensterprüfausrüstung ist GB/T7106-2019 (Erkennungsmethode für Luftdichtheit,Wasserdichtheit und Winddruckbeständigkeit von Außentüren und Fenstern von Gebäuden) [Prüfpunkt] wird zur Bestimmung der drei physikalischen Eigenschaften von Türen und Fenstern verwendet., nämlich Luftdichtheit, Wasserdichtheit und Winddruckwiderstand.

[Anwendbare Norm]GB/T7106 "Prüfmethoden für die Luftdichte, Wasserdichte und Winddruckfestigkeit von Außentüren und Fenstern von Gebäuden"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, die die Eigenschaften eines einfachen Verschlusses der Proben und einer automatischen Steuerung der Prüfung aufweist.

Die neue nationale Norm GB/T 7106-2019 enthält drei Leistungsprüfgeräte für Türen und Fenster, die zur Bestimmung der luftdichten Leistung verwendet werden.Wasserdichte Leistung und Winddruckbeständigkeit von Gebäudetüren und -fenstern, und die Leistungsparameter zu quantifizieren.

Die Prüffunktion der Ausrüstung entspricht den Prüfvorschriften der aktuellen Prüfnorm (GB/T 7106-2008) und der neuen nationalen Norm (GB/T 7106-2019, Anwendungsdatum 1. November 2019)2020) zur selben Zeit.

Bedeutung der Schnalle mit variablem Volumen:

1- Verbesserung der Reaktionsrate des Verkehrs.

2. Verbesserung der Genauigkeit der Durchflussprobenahme.

3Sie ermöglicht die Prüfung der Durchflussrate bei niedrigem Druckgradient.

Vorteile der Variablen Schnalle:

1. Wirksam die Länge der Versiegelung Kontaktlücke zwischen der Schnalle Box und der statischen Druckbox zu reduzieren, erhöhen die Fähigkeit der Schnalle Box zu sammeln Permeabilität,und die Leckagewahrscheinlichkeit der Schnalle reduzieren.

2Der maximale Grad gewährleistet die Übereinstimmung zwischen dem Kontaktbereich der statischen Druckbox des Proben und dem Kontaktbereich um die Schnalle,und vermeidet die zusätzliche Durchlässigkeit, die durch die teilweise Dichtung des Nicht-Probees verursacht wird.

3Die neue Verschlussmethode simuliert die Konstruktions- und Montageverfahren der Probe unter tatsächlichen Arbeitsbedingungen sehr gut und erzeugt keine Spannungsdeformation.

4. Vollmodulversiegelte Trennwand, geeignet für die meisten praktischen Anwendungsmodelle.

2. Gemäß (erfüllen) der Norm

GB/T 7106-2008 "Klassifizierungs- und Prüfmethoden für luftdichte, wasserdichte und winddichte Türen und Fenster von Gebäuden".

GB/T 7106-2019 "Prüfmethoden für luftdichte, wasserdichte und winddichte Widerstandsfähigkeit von Außentüren und Fenstern von Gebäuden" wird am 1. November 2020 umgesetzt.

Die in Absatz 1 genannte Regelung gilt nicht.

3- Haupttechnische Parameter und Merkmale:

Eine neue Norm für die physikalische Leistungsprüfung von Geräten für Gebäudefenster

Neue nationale Norm GB/T 7106-2019 Ausrüstung zur Prüfung der physikalischen Leistungsfähigkeit von Außenfenstern von Gebäuden

Die neue nationale Norm GB/T 7106-2019 drei Leistungsprüfgeräte für Türen und Fenster

Das neue Standardgebäude Außenfenster physikalische drei Leistungsprüfgeräte
