Ausrüstung zur Prüfung der Verbrennung von Kabel- und Drahtbündeln, zur Bewertung der Leistungsfähigkeit vertikal installierter Kabelbündel

DX8349WVerbrennungsprüfungen von KabelbündelnAusrüstung

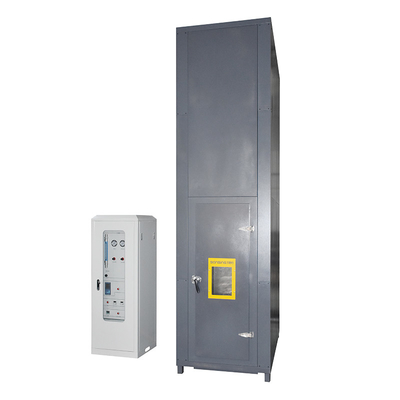

Anwendungsbereichfür die Bewertung der Fähigkeit vertikal installierter gebündelter Drähte, Kabel oder optische Kabel zur Unterdrückung der vertikalen Flammenverbreitung unter bestimmten Bedingungen verwendet,mit der Notwendigkeit der Zusammenarbeit mit Rauch- und Staubentfernungstürmen während der NutzungDie gesamte Maschine besteht aus mehreren Teilen, darunter eine Prüfkammer, eine Luftquelle, eine Stahlleiter, ein Emissionsreinigungssystem, eine Zündquelle usw.

Konformität mit den Normen: gemäß GB/T18380.31-2008 und IEC60332-3-10-2018 "Brandprüfungen von Kabeln und optischen Kabeln unter Flammenbedingungen - Teil 31:Prüfbericht für Prüfgeräte zur vertikalen Montage von gebündelten Drähten und Kabeln mit vertikaler Flammenverbreitung", und kann GB/T18380.32-2008/IEC60332-3-21 erfüllen:212000 "Brandprüfungen von Kabeln und optischen Kabeln unter Flammenbedingungen - Teil 32: vertikale Montage von gebündeltem Draht und Kabel, vertikale Flammenverbreitungsprüfung Klasse A F/R" GB/T18380.Die Kommission hat die Kommission gebeten,2000 "Brandprüfungen für Kabel und optische Kabel unter Flammenbedingungen - Teil 33: Versuch der vertikalen Flammenverbreitung für vertikal installierte Kabel und Kabel - Klasse A", GB/T18380.35-2008/IEC 60332-3-24, die in der Verordnung (EG) Nr.2000 "Brandprüfungen für Kabel und optische Kabel unter Flammenbedingungen - Teil 35: Versuch der vertikalen Flammenverbreitung für vertikal installierte Kabel und Kabel - Klasse C" GB/T18380.Die Prüfungen werden in der Regel im Rahmen der Prüfungen durchgeführt.2000 "Brandprüfungen von Kabeln und optischen Kabeln unter Flammenbedingungen - Teil 36: Flammenverbreitungsprüfung für vertikal installierte Kabel und Kabel - Klasse D".

Technische Parameter:

1. Prüfbox: Die Versuchsanlage sollte eine selbsttragende Box mit einer Breite von (1000±100) mm, einer Tiefe von (2000±100) mm und einer Höhe von (4000±100) mm sein.Die Rückwand und beide Seiten der Prüfkammer sollten einen Wärmeübertragungskoeffizienten von ca. 0 aufweisen..7W? M-2? K-1 Wärmedämmung, 1,5 mm dicke USU304 Edelstahlplatte, 65 mm dicke Isolierung aus Mineralfasern in der Mitte und 1,5 mm dicke USU304 Edelstahlplatte auf der Außenseite

2Luftquelle:

Der Lufteinlass ist mit einem digitalen Luftgeschwindigkeitsanemometer ausgestattet und der Gasdurchfluss der Luft beträgt (5000±500) L/min.

Nach Abschluss des Experiments: Brennt die Probe nach einer Stunde Stillstand des Feuers noch, wird ein Alarm und ein Gerät ausgelöst, das Regen benutzt, um die Verbrennung mit Gewalt zu stoppen.

3Stahlleiterart: Breite (500±5) mm, Standardleiterbreite (800±10) mm, breite Stahlleiter aus rundem Edelstahl USU304

4Einrichtung zur Emissionsreinigung:

Der obere Teil der Prüfbox ist mit einem digitalen Windmessgerät ausgestattet, um sicherzustellen, dass die Windgeschwindigkeit unter 8 M/S liegt und den Luftstrom innerhalb der Prüfbox nicht beeinträchtigt.

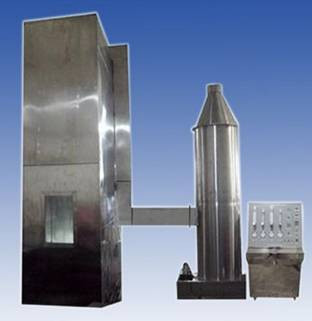

Einrichtung zur Sammlung von Rauch und zum Waschen von Rauch und Staub: SUS304 aus Edelstahl mit einem Durchmesser von 800 mm und einer Höhe von 3500 mm.

Zündquelle

1Typ: Die Zündquelle sollte eine oder zwei Propangasdüsen des Gurttyps und die zugehörigen Durchflussmessgeräte und Venturi-Mischgeräte enthalten.Die Feuerzufuhroberfläche sollte eine flache Metallplatte mit 242 Bohrungen mit einem Durchmesser von 1 seinDiese Löcher sind in drei Reihen angeordnet, mit 81, 80 und 81 in jeder Reihe, in einer Nominalgröße von 257×4,5 mm verteilt.Eine Reihe kleiner Löcher wird auf beiden Seiten des Flammenwerfers geöffnetJede Sprühlampe sollte mit präzisen Geräten zur Steuerung der Durchflussgeschwindigkeit von Propan und Luft ausgestattet sein.Es kann ein rotierendes Durchflussmesser oder ein Massendurchflussmesser verwendet werden.

2. Die Zündquellen-Positionsdüse sollte horizontal, (75±5) mm von der vorderen Oberfläche der Kabelprobe, (600±5) mm vom Boden der Prüfbox entfernt,und mit der Achse der Stahlleiter symmetrischDer Zündpunkt der Sprühlampe sollte in der Mitte zwischen den beiden horizontalen Stangen der Stahlleiter und mindestens 500 mm vom unteren Ende der Probe entfernt sein.

Technische Parameter:

1Die Größe innerhalb der Prüfbox beträgt 1000 (W) X2000 (D) X4000 (H) mm, mit einer in der Mitte gefüllten Box aus Mineralwolle.

2. Es befindet sich eine Lufteinlassfläche von 800 (W) X400 (D) mm am unteren Ende der Box, die 150 mm von der Vorderwand entfernt ist.

3Der obere Abgasraum beträgt 300 (W) X1000 (D) mm.

4Breite Leiter aus Edelstahl, Größe 500 (W) X3500 (H), 1 Stück

5Standardleiter aus Edelstahl Größe 800 (W) X3500 (H), 1 Stück

6. Zwei Standard-Propanbrenner mit Streifen

7Zwei Venturi-Gasmischgeräte.

8- Druckmessgerät und Druckminderventil, das den Propan- und Luftdruck auf 0,1 MPa einstellen kann

9. Anpassung und Einstellung des Gasdurchflusses mit einem rotierenden Durchflussmessgerät

10Die Box bietet Stahlleiter und Geländer für die Benutzer, um an der Spitze zu überprüfen

11. mit einem Kugelventil ausgestattet, das die Luftquelle manuell abschalten kann

12. Die Verbrennungszeit automatisch einstellen und die Gasquelle automatisch abschalten

13. Das Thermoelement an der Innenwand der Box kann die Temperatur im Inneren der Box anzeigen

14Außenabmessungen der Verbrennungskammer: 1120 (W) X2195 (D) X5077 (H) mm

15Außenabmessungen der Steuerung: 1280 (W) X770 (D) X1200 (H) mm

16- Stromversorgung: Wechselstrom 220 V, 50/60 Hz, 2A

17Gasquelle: Propan, Luft (Kunden selbst zur Verfügung gestellt)
