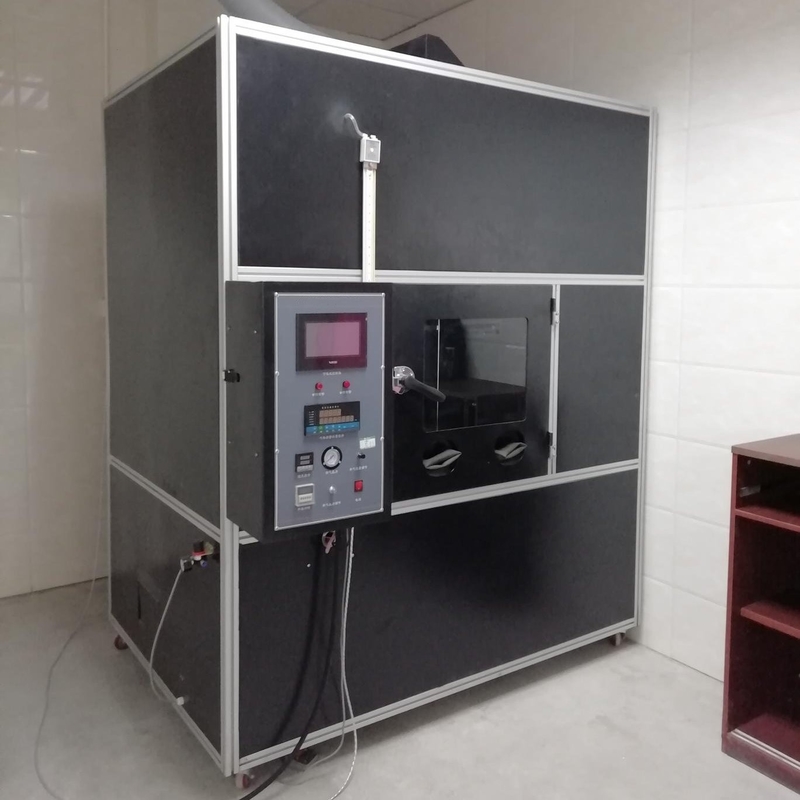

UL1581 Verbrennungsprüfmaschine Vertikale Horizontale Verbrennungsprüfkammer Große Verbrennungskammer

DX8382 große Verbrennungskammer/UL1581 Verbrennungsprüfmaschine/vertikale horizontale Verbrennungsprüfkammer

Standards entsprechen:

Wir befolgen die UL1581 Abschnitt 1080.1-1080.14 Standard für die Produktion und wurden von Guangzhou Meihua UL Company anerkannt,die den Verbrennungsprüfstandards VW-1 (V-ertical specific) Flame Test entsprechen. Anwendbar für die Prüfstandards VW-1 von UL1581, UL13, UL444 und UL1655, sowie die Prüfstandards FT-1 und FT-2 von CSA. Wirtschaftlich anwendbar und weit verbreitet in der Draht- und Kabelindustrie.

Prüfmethode:

Richten Sie die Flammenhöhe ein, legen Sie die Flammenoberfläche unter die Probe, brennen Sie 15 Sekunden, löschen Sie 15 Sekunden, wiederholen Sie 5 Mal und überprüfen Sie den Brennzustand der Probe.Auslöschzeit, und Anzahl der Wiederholungen eingestellt werden kann, und es kann automatisch betrieben werden.

Details der Parameter:

Das gesamte Experiment wurde in einem versiegelten Labor mit einem Volumen von 4,32 Kubikmetern durchgeführt.

1, Brennkammer:

(1) Wirksamer Raum: 2,4 m (Länge) * 1 m (Breite) * 1,8 m (Höhe)

(2) Grenzdimensionen: 2,4 m (Länge) * 1 m (Breite) * 2,5 m (Höhe)

(3) Material:

Außenseite: Quadratische Stahlrahmenstruktur, 1,5 mm verdickte Stahlplatte, elektrostatisch mit tiefgrüner Farbe gebacken;

Innen: Elektrostatische gebackene schwarze Farbe.

(4) Beobachtungsfenster:

Zwei linke und rechte Schiebefenster; das Beobachtungsfenster besteht aus gehärtetem Glas;

mit einer Breite von mehr als 20 mm,

Größe: 730 mm (Höhe) * 420 mm (Breite).

(5) Betriebszeitraum: insgesamt 4

Innenraumgröße:ф150mm;

Peripherie: aus 3,0 mm Edelstahlkante;

mit einer Länge von 600 mm als Lederhandschuhe mit langen Armen versiegelt;

Gesamtmaße der Peripherie:ф220 mm.

(6) Abgasanlage:

Zwei Spiral-Auspuffventilatoren

Die Versiegelungsplatte ist aus 2,0 mm Edelstahl gefertigt.

Auf beiden Seiten gibt es Gleitgruben;

Eine Reihe von Fernbedienungsvorrichtungen: a. mit zwei Stahlseilen. b. zwei Sätze von Riemen

(7) Luftzufuhr: insgesamt 4

Größe:ф160 mm;

Die Versiegelungsplatte ist aus 2,0 mm Edelstahlplatte gefertigt.

Auf beiden Seiten gibt es Gleit-Rillen.

(8) Unterste Befestigungsstütze:

Abmessungen: 2,4 m (Länge) × 1 m (Breite) × 0,7 m (Höhe);

mit einem Winkel von 60 mm × 60 mm × 4 mm, elektrostatisch mit dunkelgrüner Farbe gebackenen Eisen;

Fußrollen: Sechs, vier Rollen mit Schlössern.

9. .Beleuchtungsmittel: Eine Rundenlampe gegen Nebel und Rauch wird verwendet.

2, Kontrollbereich

(1) Ein Verbrennungsindikator

(2) Verbrennungseinstellung: Jede Einstellung von 0 bis 99,99 Sekunden

Ein (3). Abschaltanzeiger

(4) Einstellung zum Herunterfahren: Jede Einstellung von 0 bis 99,99 Sekunden

(5) Verbrennungszahl: 0-999999 mal, beliebig eingestellt

(6) mit vollautomatischen Funktionen für die Verbrennung, den Stillstand und die Zählung ausgestattet

(7) mit vertikal/horizontal umwandelnder Funktion ausgestattet

(8) mit automatischer Zündfunktion ausgestattet

(9), mit manueller/automatischer Schaltfunktion ausgestattet

(10). Anzünden mit Hochdruckzündung

Der Versuchsteil ist mit der Steuerung durch Flugzeugstecker verbunden, die sehr eng miteinander in Berührung kommen.

3, Versuchsabteilung

(1) Düsen:

(2) Der Winkel beträgt 20°

Ein (3). Ventil zur Regulierung der inneren Flamme

(4) Ein externes Flammenregelventil

(5) Eine Linie zur Kennzeichnung der Kontaktpunkte der inneren Flamme

(6) Eine Linie zur Markierung der niedrigen Flagge

(7) Eine Prüflänge-Legelei

(8) Eine Flammenmessvorrichtung

(9) Prüfvorrichtung: a. Material: Stahlplatte, fein bearbeitet und lackiert b. Farbe: reines Schwarz

(10) Die Prüfbox besteht aus SUS304 rostfreiem Stahl und ist fein verarbeitet.

(11) Boden des Prüfstandes:

a. Zwei 2,0 mm große Stahlplatten.

b. Größe: 700 mm (Länge) × 450 mm (Breite)

c. Farbe: Elektrostatische, gebackene schwarze Farbe

(12) Unabhängige Konzeption vertikaler und horizontaler Prüfungen

(13) Fügen Sie dem Prüffach einen langen Schubstab hinzu

(14) Drei horizontale Verbrennungsspuren.

4, Luftquellenregelung:

(1) Gas: Es wird empfohlen, Methan zu verwenden (vom Benutzer zur Verfügung gestellt)

(2) Durchflussmesser: 1 (Dwyer VA20430 Modell aus den Vereinigten Staaten)

(3) U-förmige Schlauchdruckmessgeräte: 1 Stück (Dwyer Company Typ 1230-36 in den Vereinigten Staaten)

(4) Ein Gas-Tee-Gelenk

(5) Tracheal: Hochdrucktrachea
