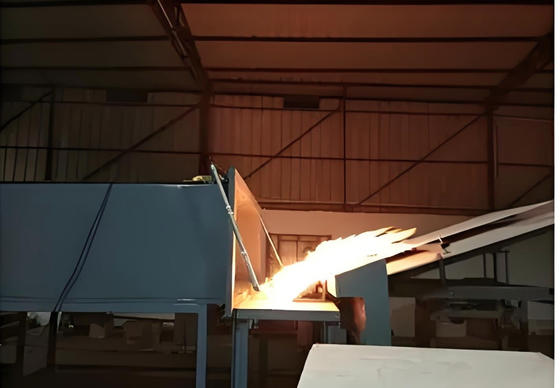

Dachmaterial Feuerbeständigkeit Leistung Flammschutz Leistungstestmaschine für Photovoltaikzellen

UL790 Dachmaterial, Feuerbeständigkeit, Flammschutzprüfer für Photovoltaikzellen

Anwendungsbereich:

Diese Anforderungen gelten für alle Dachmaterialien, die in das Äußere des Gebäudes durchsickern, um ein Feuer zu simulieren,und für Dachmaterialien verwendet werden, die auf brennbaren oder nicht brennbaren Substraten montiert sindEs soll die Feuerbeständigkeit von Dächern und Modulen unter simulierten realen Bedingungen bewerten und die Qualität der Probe bei A1,82 m, B2,4 m und C3,9 m bewerten.Es kann bei der Flammschutzprüfung von Photovoltaikzellenmodulen verwendet werden..

Standards:

UL 1730: Rauchmelder-Monitore für eigenständige Wohneinheiten in Mehrfamilienhäusern und Hotel-/Motelzimmern: Motorisierte Anzeigegeräte erfassen Rauchverhältnisse in Wohnungen;

UL 790: Standardprüfmethode für die Brandprüfung von Dachdecken;

IEC 61730-2 Photovoltaikmodule Anlage A Brandprüfung Flammenverbreitung;

ASTM F 108-04: Standardprüfmethode für die Brandprüfung von Dachdecken;

NFPA 256 Brandprüfung für Dachdecken;

Leistungsparameter:

Die Neigung des Decks wird durch Zylinder gesteuert

Ein Prüfdeck ist an der feuerfesten Platte befestigt

Die Temperatur wird stufenweise mit einem automatischen Steuerventil geregelt.

Sperrholz-Dachbedeckungsmaterial in den Größen 1300 (W) × 1000 (D) × 120 (H) für die Montage von Prüfproben;

Eine nicht brennbare Prüfplatte, die am Ende der Prüfplatte installiert ist, kann die Erzeugung von Härtung unter der Prüfplatte blockieren.

Einheitliche Prüfmaschine mit einer Leistung von mehr als 100 Watt

Nichtbrennbare Plattenanlage, an der Vorderseite des Rahmens montiert, simuliert die Dachwände und Gürtel und erstreckt die Flamme vom Brenner bis zum Muster, Abmessungen: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

getrennte Abgaskanäle zur Absaugung von Luft außerhalb des Labors;

In der Luftleitung wird ein Honigstockfilter eingebaut, und an der Gasöffnung ein Führungsschiff.

Der Lüftungskanal ist mit einem Neigungsanpassungsplatz zur Einstellung der Luftströmungsrichtung ausgestattet.

Der Lüftungskanal ist mit einer Führungsplatte ausgestattet, um die Windgeschwindigkeit zu erhöhen, um sicherzustellen, dass der Luftstrom, der die Prüfplatte versorgt, nicht von der Außenwelt gestört wird.und die Führungsplatte ist aus Edelstahl, und die Position ändert sich nicht mit der Änderung des Winddrucks;

Das Material des Luftkanals besteht aus rostfreiem Stahl, der korrosions- und hochtemperaturbeständig ist, und hat die Abmessungen: 2.130 (W) x 762 (H) x 3.000 (L) mm;

Der Ventilator ist 220V, 50HZ, dreiphasig elektrisch, mit einem Rückwärtssystem ausgestattet, das die Windgeschwindigkeit automatisch anpassen kann, und die Durchflussrate beträgt 300m3/min.

mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W;

Gasbrenner (für Intermittierendes Feuer, Flammenverbreitung und Flugfeuerprüfung), 1,12 m lang, 60,3 mm Durchmesser, mit einem Schlitz von 12,7 mm (Breite) x 0,91 m (Länge) auf der Seite in Richtung Prüfbrett;

Der Gasbrenner kann 22.000 Btu/min (387 kWh) liefern und die Gasdurchflussrate automatisch an die drei Verbrennungsstufen A, B und C anpassen.

An der Oberseite des Brenners ist ein Thermoelement mit einer Breite von 58,7 mm installiert, das die Temperatur von 888 ± 28 °C prüfen kann.

Automatisches Zündsystem zur Gewährleistung der Sicherheitsleistung der Prüfung, Hochspannung der Zündelektrode 1,8 kVp Massenflussregler;

Automatische Temperaturregelung;

Klasse A, B:760±28°C ((1400 ±50°F) - 21.000 bis 22.000 Btu/min ((369 bis 387 kWh)

- Klasse C: 704 ± 28 °C (1300 ± 50 °F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) für jeden Gasbrenner, um unterschiedliche Prüf- und Kontrollverfahren anzuwenden;

Ein hochpräzises Druckmessgerät und ein Druckreglerventil zur Steuerung des Gasdrucks;

- LNG: Genaue Messung des Gasdurchflusses mit MFM (Luftdurchfluss wird durch ein automatisches Steuerventil gesteuert);

- Flüssiges Gas (LPG): Geregelter Luftdurchfluss unter Verwendung eines Wechselrichtersystems: 19 ± 8 km/h (5,5 m/s) auf dem Testdeck;

Das Metallnetz trägt das Material und die Palette kann gedreht werden, um die vollständige Verbrennung des Materials zu erleichtern.
