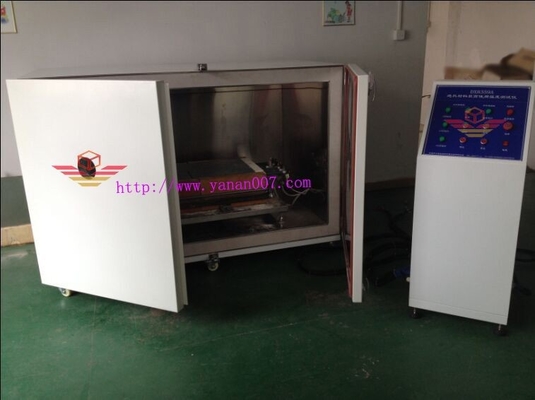

Ausrüstung zur Prüfung der Höchsttemperatur für Wärmedämmstoffe zur Bewertung der Höchstverwendungstemperatur

DX8359A MaximaltemperaturprüfungAusrüstungfür Wärmedämmstoffe

Entspricht der Norm:gemäß GB/T17430-2015 "Evaluierungsmethode für die maximale Betriebstemperatur von Wärmedämmungsmaterialien"ASTM C411-82 "Prüfmethode für die Hitzeoberflächenleistung von Wärmedämmstoffen bei höchsten Temperaturen" ASTM C447-85 "Nichtäquivalenz verwandter Normen für Wärmedämmstoffe": ASTM C411-82 "Prüfmethode für die Leistung von Wärmedämmstoffen bei höchsten Temperaturen an der heißen Oberfläche",ASTM C447-85 "Evaluierungsmethode für die maximale Betriebstemperatur von Wärmedämmstoffen", und ISO 8142:1990 Anlage A "Prüfmethode zur Bestimmung der maximalen Betriebstemperatur von vorgefertigten Rohrschalen aus Mineralwolle".

Tdie Merkmale des Produkts:Die Verwendung von CNC-Werkzeugmaschinen zur Verarbeitung und Formierung, die Bogenform ist schön und großzügig. Es hat die Eigenschaften von Schönheit, Rost- und Korrosionsschutz.Andere Teile sind aus Stahl mit Verdickung der Oberfläche/SUS304.

Anwendungsbereich:Es eignet sich zur Bewertung der maximalen Einsatztemperatur von Wärmedämmungsprodukten wie lose gefüllten Dämmstoffen, Felzen, Decken, Blöcken,mit einer Breite von nicht mehr als 30 mm,.

Tdie wichtigsten technischen Parameter:

1Heizplatte: aus SUS304 Edelstahl, mit einer Prüffläche von 900*450 mm, umgeben von einer Schutzschicht und einer Breite von 80 mm.Es gibt selten nicht weniger als fünf Thermocouples, um die Oberflächentemperatur zu bestimmen., von denen vier an der Diagonale des Heizbereichs der Heizplatte befestigt sind und 150 mm von jeder Ecke entfernt sind, und das fünfte Thermoelement in die Mitte der Heizplatte gelegt wird.Die gemessene Temperatur darf an keinem Punkt niedriger sein als die erforderliche Temperatur und der Unterschied beträgt +5% oder +15°C (je nachdem, welcher kleiner ist)..

2Heizröhre: aus SUS304 Edelstahl, mit einer Länge von 2 M und einem Nenndurchmesser von 88 mm, 108 mm bzw. 133 mm. Drei Heizröhre befinden sich nebeneinander,die individuelle Prüfung der vorgefertigten isolierten Rohrschalen ermöglichtDas Ende des Heizrohrs sollte mit einem Schutzabschnitt von mindestens 75 mm Länge und einer Hilfsheizung versehen sein, um einen übermäßigen Wärmeverlust am Ende der Probe zu verhindern.Ein Thermo ist alle 0 installiert.3m zur Bestimmung der Oberflächentemperatur des Heizrohrs.Die gemessene Temperatur darf an keinem Punkt niedriger sein als die erforderliche Temperatur und der Unterschied beträgt +5% oder +15°C (je nachdem, welcher kleiner ist)..

3. Temperaturmesssystem: Der Durchmesser des Thermoelementdrahtes beträgt 5,0 mm

4Messtemperatur: 0-500, 0-900, 0-1250 °C (optional); die Temperatur wird mit einem PLC+-Modul gemessen.

5. Steuerungsteil: PLC-Modul wird übernommen, und der Mikrocomputer steuert die Echtzeitdarstellung der Temperaturkurve der heißen Oberfläche und gibt den Bericht aus.

6- Heizgeschwindigkeit: 5°C/min oder 3°C/min eingestellt werden kann.

7. Temperaturerhebung: alle 2 Minuten erhoben und mit einer Kurve angezeigt;

8. Reaktionszeit des Thermocouples: < 0,5 s

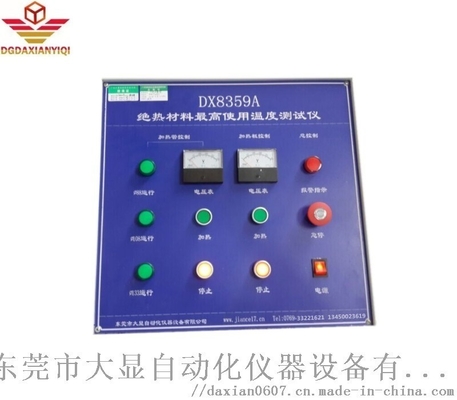

9. Temperaturfehler: ± 0,5°C

10Zeitfehler: 1 Sekunde/h

11Computer: eine Reihe von Computern (die mindestens folgende Anforderungen erfüllen: Computer der Marke der ersten Reihe; CPU: Intel I5-III Generation oder höher; Speicher: 4G oder höher; Festplatte: 500G oder höher; mit seriellem Port:Betrieb des SteuergerätsAnzeige: LED-LCD-Display über 20 Zoll, Auflösung über 1600*900; Windows XP-System. ), Drucker.

12- Ausgestattet mit einem flachen Lineal und einem Findermessgerät: Messen der Warpage.

13Ausgestattet mit zwei Probentankern

14. Prüföfengröße: L2245 × W1500 × H1600 (mm).

15. Steuerfachgröße: L500×W500×H1200 (mm), Steuerfach wird per Computer gesteuert.
