Feuerbeständigkeit von Gebäudebauteilen

DX8364 Feuerbeständigkeit von Gebäudebauteilen vertikaler Ofen und horizontaler Ofen (EN13381-8)

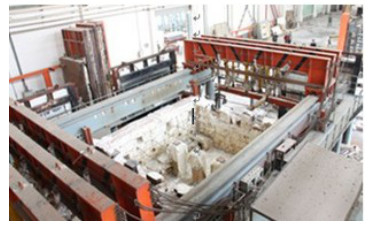

Horizontale Öfen:

Testumfang:

1. Stahlbetonträgerwände mit einer einseitigen Feuerfläche von 3000 × 3000 mm, Stahlkonstruktionträgerwände mit Schutzschicht (feuerhemmende Beschichtungen),Leichtstahl-Kielplatten-Lastträgerwände, Leimträgerwände usw. und Temperaturbestimmung ausgewählter Punkte mit unterschiedlichen Abschnitten und unterschiedlichen Breiten innerhalb der Wand.

2. Feuerbeständigkeit von nicht tragenden, rekonstruierten Armaturen.

Die Nettogröße des Ofen beträgt 4200×4800×1500 (mm) und die Feuerfläche des Proben ist 4200×4800 (mm)

Prüfbereich: Er kann die Feuerbeständigkeit von symmetrischen und asymmetrischen Strukturproben unter denselben Arbeitsbedingungen gleichzeitig ermitteln, z. B. feuerdichte Türen und Fenster,Glas, feuerdichte Verschlussmaterialien usw. und können auch Feuerbeständigkeitstests an großen feuerdichten Trennwänden und feuerdichten Trennteilkomponenten wie supergroßen Firewalls durchführen,Feuerdichte Glastrennwände und feuerdichte Rollerläden, mit hohem Wirkungsgrad und kann mehrere verschiedene oder ähnliche Proben gleichzeitig testen.

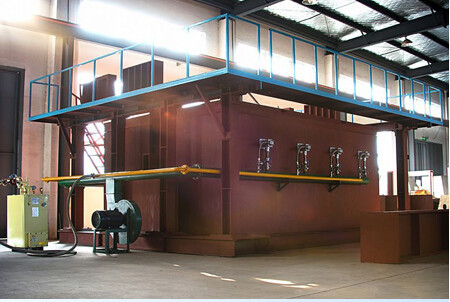

3. Intelligente Prüfvorrichtung für die Feuerfestigkeit der Tragkolonne,

Die Nettogröße des Ofenes beträgt 3000×3000×4700 (mm) und die Feuerhöhe der Probe beträgt 3000~4600mm (die Gesamthöhe der Säule beträgt 3600~5200mm).Die maximale Querschnittsgröße der Probe beträgt 800 mm × 800 mm oder Φ800 mm..

Die gesamte axiale Belastung beträgt 15000 kN, die obere und untere exzentrische Belastung je 1000 kN.

Horizontale Öfen:

Testumfang:

1. Stahlbetonträgerwände mit einer einseitigen Feuerfläche von 3000 × 3000 mm, Stahlkonstruktionträgerwände mit Schutzschicht (feuerhemmende Beschichtungen),Leichtstahl-Kielplatten-Lastträgerwände, Leimträgerwände usw. und Temperaturbestimmung ausgewählter Punkte mit unterschiedlichen Abschnitten und unterschiedlichen Breiten innerhalb der Wand.

2. Feuerbeständigkeit von nicht tragenden, rekonstruierten Armaturen.

Die Nettogröße des Ofen beträgt 4200×4800×1500 (mm) und die Feuerfläche des Proben ist 4200×4800 (mm)

Prüfbereich: Er kann die Feuerbeständigkeit von symmetrischen und asymmetrischen Strukturproben unter denselben Arbeitsbedingungen gleichzeitig ermitteln, z. B. feuerdichte Türen und Fenster,Glas, feuerdichte Verschlussmaterialien usw. und können auch Feuerbeständigkeitstests an großen feuerdichten Trennwänden und feuerdichten Trennteilkomponenten wie supergroßen Firewalls durchführen,Feuerdichte Glastrennwände und feuerdichte Rollerläden, mit hohem Wirkungsgrad und kann mehrere verschiedene oder ähnliche Proben gleichzeitig testen.

3. Intelligente Prüfvorrichtung für die Feuerfestigkeit der Tragkolonne,

Die Nettogröße des Ofenes beträgt 3000×3000×4700 (mm) und die Feuerhöhe der Probe beträgt 3000~4600mm (die Gesamthöhe der Säule beträgt 3600~5200mm).Die maximale Querschnittsgröße der Probe beträgt 800 mm × 800 mm oder Φ800 mm..

Die gesamte axiale Belastung beträgt 15000 kN, die obere und untere exzentrische Belastung je 1000 kN.

Anwendungsbereich:Sie eignet sich für tragende und nicht tragende Bauteile wie Wände, Balken, Säulen, Boden, Decken und Dächer, und andere Strukturen, Zubehörteile oder Strukturen können als Referenz verwendet werden.Diese Prüfmaschine ist für die Prüfung aller Bauteile nach GB/T9978 geeignet..1~9 und ISO834-1~9 Normen.

Anwendungsbereich:Sie eignet sich für tragende und nicht tragende Bauteile wie Wände, Balken, Säulen, Boden, Decken und Dächer, und andere Strukturen, Zubehörteile oder Strukturen können als Referenz verwendet werden.Diese Prüfmaschine ist für die Prüfung aller Bauteile nach GB/T9978 geeignet..1~9 und ISO834-1~9 Normen.

Hauptparameter:

Laboratorium: 4,5 M (Länge) x 4,5 M (Breite) x 3,5 M (Höhe), Einsatz von Hochtemperatur-Dämmstoffen im Innenraum.

Beförderungsvorrichtung: Mechanische Belastung wird angewandt, um den Oberkran im Gebäude zu bewegen. Homogene, zentrale, Pivotal- oder exzentrische Belastung kann simuliert werden.

Stützrahmen: mit vier Walzen an eine Keilhalterung am Rahmen angeschlossen.

Thermoelemente: Einschließlich Ofenthermoelemente, Rückwärmekopplungen, mobile Thermoelemente, interne Thermoelemente und Umgebungstemperaturthermoelemente sind in verschiedenen Bereichen verteilt.

Messsonde für den Ofendruck: T-förmige Messsonde mit Messgenauigkeit ± 2Pa

Messsonde für die Messung der Spaltungen der Proben: Durchmesser von 6 mm ± 0,1 mm ± 0,2 mm

Verbrennungssystem: Gasverteilungssystem (im Umkreis von 10 Metern), Flammenwerfer (mindestens 20) und Regelventile

Verbrennungsgasquelle: Propan mit einer Reinheit von mehr als 95%, Flüssiggas (vom Benutzer bereitgestellt)

Gasdurchfluss: 0~100L/min Messgenauigkeit 2,5 Grad

Luftdurchfluss: 0~50m3/min Messgenauigkeit≤±0,5m3/min

Kapazität des Gasbehälters: ≥ 50 kg × 6

System zur Temperaturregelung des Ofen: Höchstprobenpunkt 10 Punkte

Lüftungssystem und Steuerdämpfer usw.

Messbereich der Strahlungswärme auf der Rückfeueroberfläche der Probe: 0~10 W/cm2

Die Temperatur- und Druckregelung im Ofen erfolgt durch Anschluss des RS485 des Computers an das Steuerungssystem.und die Gleichspannung der Verbrennungsprüfsensoren wie Thermoelemente und Drucksensoren in digitale Form umgewandelt wird, die dann zur Anzeige und Speicherung an das Computersystem übertragen werden können.
