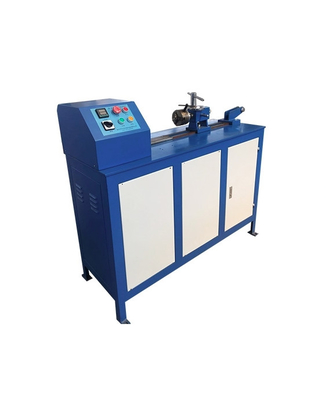

Maschine zur Prüfung des Torsionswiderstands von Windkraftkabeln bei hohen und niedrigen Temperaturen

DX8416AWMaschine zur Prüfung der Torsionsbeständigkeit von Energieleitungen bei hohen und niedrigen Temperaturen

1- Anwendungsbereich:

Es ist geeignet für die Prüfung des Torsionswiderstands eines flexiblen Kabels mit Wendungswiderstand für ein Windkraftanlagensystem oder ein ähnliches System mit einer Nennspannung von 1.8/3 kV oder weniger bei niedrigen Temperaturen.

2- Einhaltung des Standards:

TICW1-2009 Torsionsprüfmethode für flexibles Torsionskabel zur Erzeugung von Windkraft

Prüfung A: Niedertemperaturprüfung, Prüfung B: Hochtemperaturprüfung.

3- technische Parameter:

Studiogröße: 400 × 300 × 2300 mm;

Prüfkanal: 300 × 300 × 12600 mm;

Abmessungen: 1550 × 2500 mm;

Linke Höhe: 1720 mm;

Rechtshöhe: 9620 mm;

Abmessungen des linken und rechten Kanals: 640×54 mm;

Gesamtmasse: ca. 2500 kg;

Kabelprüfbereich: Windkabelprüfung unter 35 KV;

Temperaturbereich: -60 ~ 8 °C;

Temperaturschwankungen: ≤ ± 0,5 °C;

Temperaturgleichheit: ≤ ± 0,3 °C;

Aufheizzeit: einstellbar;

Kühlzeit: durchschnittlich 0,7 ~ 1,0 °C/min.

Beobachtungsfenster: mehrschichtig hohl, hochtemperaturbeständig (500 °C);

Glasfenster: (200 × 300) Drehkontrollschrank, Regal: 700 × 1300 × 1400;

Türöffnung: Einfachöffnende Scharniertür;

Bedienfeld: Stromversorgung, Anzeige der Steuerung, Bedienknopf;

Steuerungskammer für die Stromverteilung: Verteilplatte, Abluftventilator;

Heizung: Flossenheizung aus Edelstahl;

Einrichtung: ein Satz von Kabel-Torsionsbefestigungen;

Stromkabelloch und Abflussloch: auf der Rückseite des Gehäuses.

Die Hauptkonfiguration der Niedertemperatur-Torsionsprüfkammer für Windkraftkabel:

Beobachtungsfenster: mehrschichtig hohl, hochtemperaturbeständig (500 °C);

Glasfenster: (200 × 300) Drehkontrollschrank, Regal: 700 × 1300 × 1400;

Türöffnung: Einfachöffnende Scharniertür;

Bedienfeld: Stromversorgung, Anzeige der Steuerung, Bedienknopf;

Steuerungskammer für die Stromverteilung: Verteilplatte, Abluftventilator;

Heizung: Flossenheizung aus Edelstahl;

Einrichtung: ein Satz von Kabel-Torsionsbefestigungen;

Schaltfläche und Entwässerungsöffnung: auf der Rückseite der Box;

Bedingungen für die Verwendung einer Niedertemperatur-Torsionsprüfkammer für Windkraftkabel:

1Anlageort: der Boden ist flach, gut belüftet, es gibt keine starken Schwingungen, keine starken elektromagnetischen Einflüsse, keine brennbaren, explosiv wirksamen, ätzenden Stoffe und Staub,und es gibt einen geeigneten Gebrauchs- und Wartungsraum um die Ausrüstung;

2Umweltbedingungen:

Temperatur: 5 ~ 35 °C

Relative Luftfeuchtigkeit: ≤ 85% RH

Luftdruck: 86 Kpa bis 106 Kpa

3. Stromversorgungsbedingungen:

Stromversorgung AC380V, dreiphasige Vierdraht + Schutzerddraht

Zulässiger Spannungsfluktuationsbereich: AC (380 ± 38 V)

Erlaubter Frequenzschwankungsbereich: (50 ± 0,5) HZ

Der Bodenwiderstand des PGND-Drahtes beträgt weniger als 4 Ω
