Geräte zur Prüfung der Lichtbogenwiderstandsfähigkeit elektrischer und elektronischer Produkte

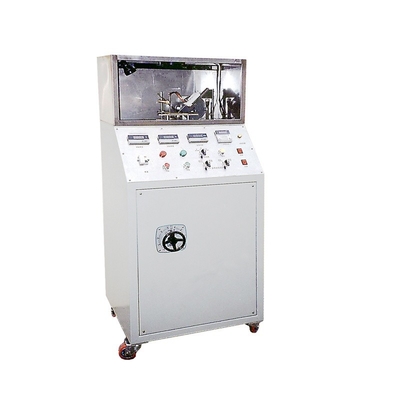

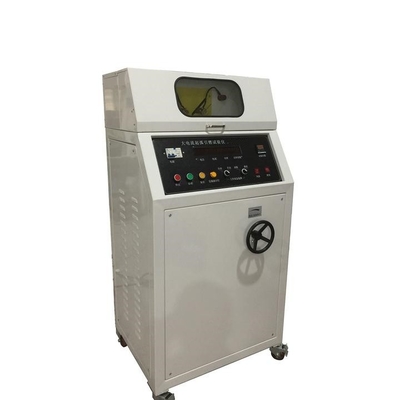

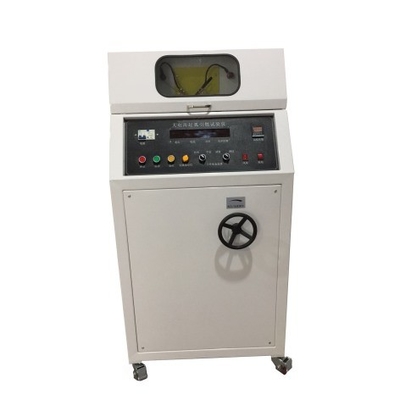

DX8086 Hochstrom-BogenzündungstestAusrüstung

Produktübersicht:Gemäß IEC 60950-1:2001 "Sicherheit von Informationstechnikgeräten" und UL746A, IEC60947.1Der Hochstrom-Bogenzündungstester verwendet doppelte Elektroden unter einem spezifischen Strom (33A) und einem Leistungsfaktor (COSφ0,5),nach einer bestimmten Lichtbogenstartgeschwindigkeit (254 mm/s) und Wiederholungsrate (40 mal/min), wird die Probenoberfläche wiederholt bis zu 200 mal gebogen und der Zündwiderstand der Proben bewertet.

Beschreibung der Prüfung:Teile isolierender Materialien oder anderer fester brennbarer Materialien, die im Inneren elektrischer und elektronischer Geräte leicht Flammen ausbreiten können, können sich durch die Nähe oder den Kontakt mit dem Bogen entzünden.die elektrische Brände verursachen und den zuverlässigen Betrieb von Geräten und die persönliche Sicherheit gefährden.

Anwendungsbereich:Es eignet sich hauptsächlich für die Bogenwiderstandsprüfung von elektrischen und elektronischen Produkten, Haushaltsgeräten und deren Materialien,Simulation der Leckagen, die auf dem Isolator zwischen aktiven Teilen unterschiedlicher Polaritäten oder zwischen aktiven Teilen und geerdeten Metallteilen entstehen können, um den Bogenwiderstand des Isolators unter der angegebenen Spannung zu messen und zu bewerten.

Standards:IEC 60950-1:2001, BS EN 60950-1::2001, BS 7002:2001, GB 4943-2001 "Sicherheit von Ausrüstungen für Informationstechnologie" und UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 und andere Normvorschriften.

Beschreibung der Prüfung:Der Hochstrom-Bogenzündungsprüfer ist eine doppelte Elektrode mit einer bestimmten Größe und unterschiedlichen Materialien (Elektrode-Kupfer und Elektrode-Edelstahl),unter einem spezifischen Strom (33A) und einem Leistungsfaktor (COSφ0.5), wird der Bogen je nach einer bestimmten Bogenbeginngeschwindigkeit (254 mm/s) und Wiederholungsrate (40-mal/min) wiederholt bis zu 200-mal auf der Probeoberfläche ausgelöst,und der Hochstrom-Bogenzündungswiderstand der Probe bewertet wird (HAI)Je geringer die Ebenennummer, desto schwieriger brennt das Material.

Technische Parameter:

Betriebsspannung: 220V/50Hz, 1KVA

Strom von 33A ± 5%A (verstellbar)

Schlaggeschwindigkeit: 40 mal/min (verstellbar)

Die Elektrodentrenngeschwindigkeit beträgt 254 mm/s ± 25 mm/s

Strömungskraftfaktor für Bogen: COSφ0,5±0 (verstellbar);

Die Anzahl der Bogen ist 0-9999, die vor eingestellt werden kann

Elektrodenmaterial (Elektrode) Kupfer, Durchmesser Ф3.5, Spitze Schrägwinkel 30°

Bewegliche Elektrode - Edelstahl, Durchmesser Ф3.0, Endkegelwinkel 60°

Der Winkel der Elektrode beträgt 45° zur Horizontalen und der Krümmungsradius des Elektrodenkopfes beträgt 0,1 mm

Das Abfallintervall beträgt 30 ± 5S, einstellbar

Tropfenhöhe 35 ± 5 mm

Tröpfchenverzögerung 0,2S ((Öffnungszeit des Solenoidventils))

Tropfgröße: 45 bis 50 Tropfen/cm3

Probegröße: 130 mm × 13 mm × 2 ~ 12 mm;
