IEC 61215 Photovoltaikmodule Nassgefrierthermische Zyklusprüfkammer IEC 61730-2004 IEC 61345

Temperaturprüfkammer für den thermischen Kreislauf bei nassem Gefrieren, Simulationskammer für hohe und niedrige Temperaturen

Übersicht:Produkte, Materialien und Bauteile müssen bei hohen, niedrigen Temperaturen und bei feuchten Wärmeveränderungen getestet werden, um ihre Anpassungsfähigkeit für die Lagerung und Verwendung unter bestimmten Temperatur- und Feuchtigkeitsbedingungen zu bewerten.

Anwendbare Normen:Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die Einführung der in Absatz 1 Buchstabe b genannten Vorschriften.

Wärmezyklusprüfung:

· Die S-1 wurde in einem Raum mit Temperaturen zwischen -40°C±2°C und 85°C±2°C getestet

Nass --- Kalt (Froze) Prüfung:

Die Photovoltaikmodule werden in einer Umgebungskammer bei Raumtemperatur platziert, um 10 Zyklen durchzuführen.und die relative Luftfeuchtigkeit bei ± 5% R des eingestellten Wertes bei jeder Temperatur über Raumtemperatur· H oder weniger gehalten werden.

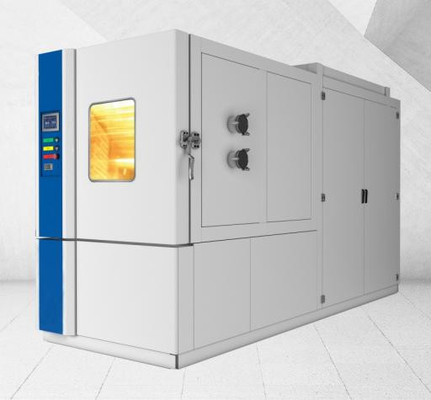

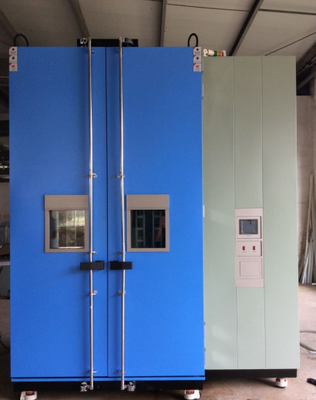

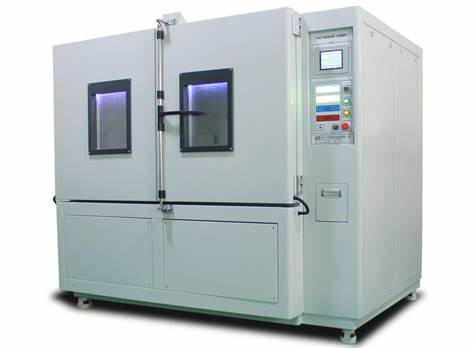

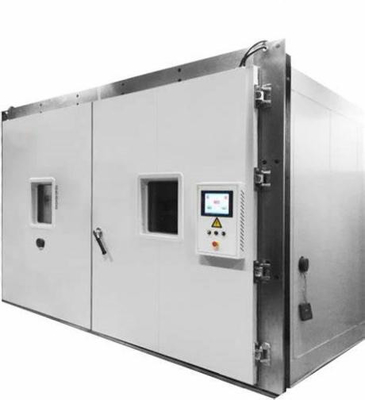

Name:Thermischer Zyklus-/Nassfrostprüfer (Box)

Anwendbare Normen: gemäß den Anforderungen der Normen IEC61215 und UL1073

Zweck: Das Photovoltaikmodul soll in eine Umgebung mit wiederholten Temperaturänderungen von -40°C bis 85°C gebracht werden.und die Leistung der Module bei wiederholten Temperaturänderungen zu ermitteln.

Technische Spezifikationen

1Temperaturbereich: -40°C bis 85°C

2. Temperaturschwankungen: ≤ ± 1°C

3. Abweichung der Temperatur: ≤±1°C

4. Temperaturgleichheit: ≤ ± 2°C

5. Temperaturanstieg und -abfall: erfüllen die Anforderungen der Norm IEC 61215

6Luftfeuchtigkeit: 30 bis 98% RH,

7Abweichung der relativen Luftfeuchtigkeit: ± 3% FS; Abweichung 85 ± 2% RH; 90 ± 2% RH

8. Luftfeuchtigkeitsschwankung: ± 2% RH

9.Einheitlichkeit der Luftfeuchtigkeit: ≤ 2% RH

10Bei der thermischen Zyklusprüfung darf die Temperaturänderung an der Moduloberfläche nicht größer als 100 °C/h sein und die Mindesthaltzeit sollte 10 Minuten betragen.Ein Versuch ist 200 oder 50 Zyklen

11. 12 Prüfkomponenten können platziert werden (können nach Kundenanforderungen hergestellt werden)

12. Innenbox Größe: etwa 1,5 × 2,5 × 1,5 m (L * W * H)

13Außenkastengröße: etwa 2,5 × 3,0 × 2,5 m (L*W*H)

14- Innenfachmaterial: Edelstahl Spiegelplatte

15Außenfachmaterial: mattes Edelstahl

16Steuerungssystem: automatische Berechnung

17. Anzeigeteil: Touchscreen

18. Echtzeitkurvenanzeige: Es kann die Programm-Einstellungszeit anzeigen, den Kurvenprobenfrequenz-Aufzeichnungszyklus anpassen und die eingestellte Wertkurve und die tatsächliche Betriebswerte anzeigen

19- Echtzeit-Einstellungsanzeige: Anzeige der Ausführungsnummer des Programms, des Segments, der verbleibenden Zeit und der Zykluszeiten, des Luftfeuchtigkeitswerts, des Luftfeuchtigkeitswerts

20. Kommunikationsoberfläche: RS-485 Kommunikationsoberfläche, mit Online-Software, kann mit dem Computer verbunden werden, Datenspeicherung, Drucken und Herunterladen

21. Humanisierte Bedienungsschnittstelle automatische Steuerung: Kühlkompressor, automatisches Energieventil, Temperatur, Luftfeuchtigkeit elektrische Heizung usw.

22. Unabhängige Steuerung der Kappe: Die Programmsteuerung steuert unabhängig die Heizung/Feuchtigkeits-/Entfeuchtigungs-/Kühlfunktionen und andere Funktionen zur Energieeinsparung

23. Anzeigesprache: Chinesisch und Englisch können gewechselt werden

24. Wiederherstellung der Schaltfunktion und Speicherfunktion der Schaltfunktion

25. Innenmaterial: SUS#304 hochtemperaturbeständige hochziehbare Edelstahlplatte

26Außenmaterial: rostfeste Stahlplatte + Backfarbebehandlung

27Isoliermaterial: starre PU-Schaumstoff mit hoher Dichte und Glasdämmwolle

28. Kältemittel: Einführung des neuen umweltfreundlichen Kältemittels HFC

29- Kühlmittelventil: automatisch Schalten und Einstellen des Kühlmittelventils

30- Stromversorgung: 380V 60HZ.
