GB 1094.11-2007 Trockentyp-Transformatoren Entflammbarkeitsprüfung Ausrüstung Prüfmaschine Laborprüfung

GB 1094.11-2007 Trockentyp-Transformatoren Entflammbarkeitsprüfung Ausrüstung Prüfmaschine Laborprüfung

Prüfmaschinenstandard:

Die in Absatz 1 genannten Anforderungen gelten nicht.

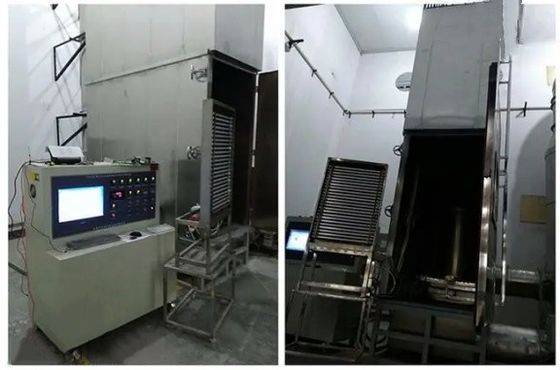

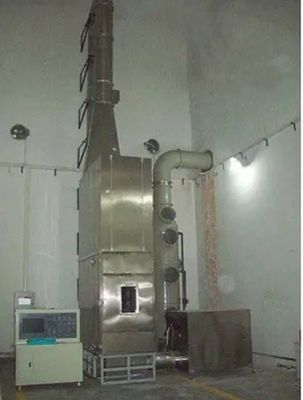

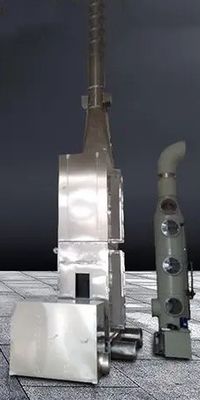

Kraft-Trocknetransformator-Verbrennungsprüfvorrichtung Verbrennungsprüfmaschine

1Zweck:
Für die Messung der Verbrennungsleistung von Trockentyp-Transformatoren gemäß GB 1094.11-2007 "Trockentyp-Transformatoren" für Trockentyp-Transformatoren der Klasse F1.

2Funktionsanforderungen:
Die Funktion erfüllt die Anforderungen der Verbrennungsprüfung für Trockentyp-Transformatoren der Stufe 28.3 F1 in GB 1094.11-2007 "Leistungstransformatoren Teil 11: Trockentyp-Transformatoren"; vor dem Experiment,Kalibrieren der Verbrennungsprüfkammer, einschließlich der Luftdurchflussrate, der Temperatur im Messbereich und der Einstellmenge des Regelabschlussventils oder des Auspuffsystems.,die Überwachung verschiedener Parameter (einschließlich Temperatur, Durchlässigkeit, Luftdurchfluss usw.) während des gesamten Versuchsprozesses in Echtzeit,Gewichtung der Probenmasse vor und nach dem Versuch, und Berechnung der Energie usw. Der Nachweis von ätzenden und schädlichen Gasemissionen kann Gase und ihren Inhalt wie Wasserstoffchlorid (HCL), Wasserstoffcyanid (HCN),Wasserstofffluorid (HF), Wasserstoffbromid (HBr), Schwefeldioxid (SO2), Formaldehyd (HCHO) usw. Die ausgewählten Ausrüstungskomponenten erfüllen die Anforderungen an die Verbrennungsprüfung.Die Backend-Test-Software kann in eine Display-Schnittstelle umgewandelt werden und kann Funktionen wie die Einstellung von Berechtigungen implementieren, Kommunikation, Parameter-Einstellung, Systemkalibrierung, Datenkurve, Berichtexport, Datenspeicherung, Start-Stop und Systemhilfe.einschließlich Datenverarbeitung, Versuchsberichte und Kurvengenerierung und -druck.

3, Prüfprotokollanforderungen
Erfordern Sie eine Aufzeichnung während des gesamten Versuchsprozesses
(1) Zeit der Verbrennung von Alkohol und Zeit der elektrischen Heizung;
(2) Jeder Temperaturwert sollte ab Versuchsbeginn (bei Entzündung von Alkohol) alle 1 Minute oder weniger erfasst werden.
(3) Der kontinuierlich erfasste Wert (%) des innerhalb des Messbereichs übertragenen sichtbaren Lichts,
(4) Der Luftdurchfluss (m3/s) innerhalb des Messbereichs, gemessen alle 1 Minute oder weniger; und er kann entsprechende Datenkurven zeichnen, die sich auf Abbildung 1 beziehen (einschließlich Temperatur-Zeitkurve,Übertragungszeitkurve, Luftstromzeitkurve usw.);
(5) Der gesamte Verbrennungsprozess.

Die Backend-Testsoftware implementiert die Berechnung des Temperaturanstiegs, und die Berechnungsergebnisse haben eine Beurteilung.
1- Einbauanforderungen: Die Ausrüstung sollte eine Nutzfläche von mindestens 3,5 m Länge, 3,5 m Tiefe und 9 m Höhe aufweisen und einen geeigneten Wartungsraum haben.

4. Technische Parameter

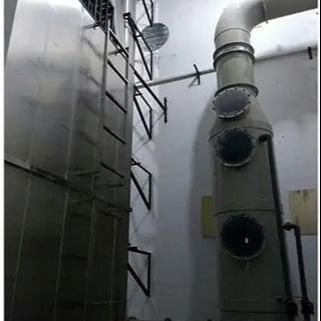

1) Nachweis korrosiver und schädlicher Gasemissionen: Nachweis der Zusammensetzung und des Gehalts an Halogeniden und Sulfiden;
2) Einlasstemperatur: (20 ± 2) °C;
3) Einlassdurchfluss: 0,210 × (1 ± 15%) m3/s; (756 m3 /h;12600L/min)
4) Zu Beginn des Versuchs lagen die Temperaturen der Luft in der Prüfkammer, am Einlass und der Prüfprobe zwischen 15 °C und 30 °C.
5) Strahlungsbrettleistung: 24 kW;
6) Strahlentemperatur der Platte: (750 ± 5) °C;
7) Prüfzeit: (0-120) min (verstellbar);
8) Temperaturmessung: Echtzeitüberwachung der Temperaturdaten und der Temperaturanstiegswerte während des gesamten Versuchsprozesses mit einer Thermoelementgenauigkeit von ± 0,1 °C;
9) Durchlässigkeit im Messbereich: (0-100) %;
10) Genauigkeit der Durchlässigkeit im Messbereich: 3%;
11) Gewichtsbereich der Prüfprobe: (0-2000) kg;
12) Genauigkeit der Probenwegung: ≤ ± 0,5%;

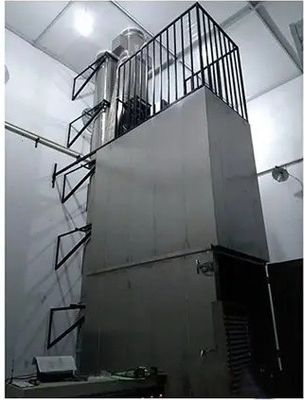

13) Die Prüfkammer besteht aus hitzebeständiger Stahlplatte mit einer Dicke von 1,5 mm bis 2,0 mm und ist mit einem feuerfesten Beobachtungsfenster ausgestattet.

Unsere Dienstleistungen:

* Beratungsunterstützung.

* Unterstützung der Probenuntersuchung.

*Werkbesuch

*Bildungsunterstützung

*Installationsunterstützung

* 24-Stunden- und 7-Tage-Service

Häufige Fragen:

1Wie wählen Sie die geeignetste mechanische Ausrüstung aus?

Unser professionelles Team wird Ihnen den besten Vorschlag geben, solange Sie uns mitteilen, welche Art von Test Sie durchführen müssen und welche Spezifikationen Sie benötigen.
2Wie lange dauert die Lieferung?
Wenn es keinen Vorrat gibt, ist die Lieferzeit normalerweise 15 ~ 20 Werktage nach Einzahlung.Wir können für Sie spezielle Vorkehrungen treffen..
3Akzeptieren Sie Anpassungsservice?
Ja, natürlich können wir nicht nur Standardmaschinen anbieten, sondern auch kundenspezifische Maschinen

Bitte zögern Sie nicht, uns Ihre Anforderungen mitzuteilen, wir werden unser Bestes tun, um Ihre Bedürfnisse zu erfüllen.
4Können wir Ihre Fabrik vor der Bestellung besuchen?
Ja, wir heißen Sie herzlich willkommen und laden Sie oder Ihr Team aufrichtig ein, unsere Fabrik zu besuchen, wir helfen Ihnen, Hotel zu arrangieren und Sie vom Flughafen abzuholen.
5Haben Sie schon einmal Kunden aus unserem Land?

Jetzt wurden unsere Testmaschinen in mehr als 80 Länder verkauft, wie USA, Kanada, Russland, Großbritannien, Italien, Deutschland, Europa, Indien, Pakistan, Philippinen, Singapur, Malaysia, Thailand, Vietnam, Korea,Saudi-ArabienBrasilien... und so weiter.
6Was ist mit deiner Garantie?
Im Allgemeinen ist unsere Garantie zwei Jahre. Innerhalb der Garantiezeit können wir technischen Support und Teilewechsel anbieten, notwendigerweise können unsere Ingenieure zu Ihnen gehen, um einen besseren Service zu erhalten.
7Was ist mit der Verpackung für die Maschine, ist sie während des Transports sicher geschützt?
Unsere Maschine ist mit einer Standard-Export-Holzkiste verpackt, sie wird nicht beschädigt.
8Wie läuft der Bestellprozess ab?
Anfrage - Angebot - Kommunikation - Auftragsbestätigung - Anzahlung - Produktion - Prüfung und Debugging - Ausgleichszahlung - Verpackung - Lieferung - Kundenempfang - Nachdienst.
9. Wie wird das Produkt installiert und verwendet?
Das Produkt wird mit einer Bedienungsanleitung und einem Video in englischer Version geliefert.

Willkommen.Sie kommen, um unsere Fabrik zu besichtigen.
