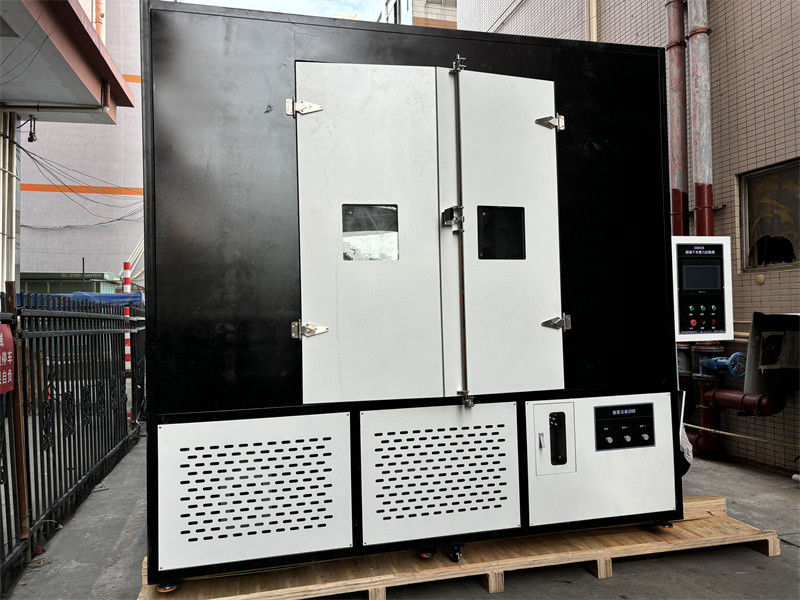

5000 Stunden Isolatoren Zuverlässigkeitsprüfung Maschine IEC62217-2012

IEC62730-2024, IEC62217-2012 Polymere Isolatoren 5000 Stunden Mehrfachspannungsprüfmaschine

1. Prüfprobe: Zwei Prüfisolatoren gleicher Konstruktion mit einem Kriechwinkel zwischen 500 mm und 800 mm,

2Verfahren: Die Prüfung ist in einer geschlossenen, feuchten und korrosionsbeständigen Prüfkammer mit einem Volumen von nicht mehr als 20 M3 durchzuführen.

3- getrennte Beobachtungslöcher für Wischwischer und bewegliche ultraviolette Filter zur Beobachtung der Geräte im Experiment.

4Versuchsbedingungen: Wie in Abbildung B2 gezeigt, werden verschiedene Belastungszyklen auf den Isolator ausgeübt, die etwa 5000 Stunden lang wiederholt werden.Die Prüfprobe sollte Temperaturänderungen und Kondensation ausgesetzt werden..

5Wie in Abbildung B3 dargestellt, wird der Prüfkörper senkrecht in der Mitte der Prüfung installiert, wobei der Abstand zwischen den angrenzenden Regenschirmkanten der Prüfprobe und der Oberseite mindestens 400 mm beträgt.Vor Beginn des Experiments, sollte die Prüfprobe mit deionisiertem Wasser gereinigt werden,

7- bis zu drei Probenpaare mit ähnlichen Streckenlängen können gleichzeitig getestet werden

8Spannung: Der Wert, der durch Dividieren der Schleichentfernung der Prüfprobe (in mm) durch 34,6 ermittelt wird (entspricht einer Schleichentfernung von 20 mm/KV, berechnet anhand der Phasenspannung)

9Bei einem Stromkreis mit einer Dauerlast von 250 mA (r.m.s.) darf der maximale Spannungsabfall auf der Hochspannungsseite während einer Sekunde nicht mehr als 5% betragen.und der Schutzniveau sollte auf 1A (r) angepasst werden.m.m.)

10. Sonnenlichtsimulation: Die simulierte Sonnenstrahlung wird durch eine Xenonbogenlampe mit einer Nennleistung von 6500 W und mit zwei Borosilikatglasfiltern (siehe Beispiel B.4) erzeugt.mit einem Abstand von ca. 480 mm zwischen der Xenonbogenlampe und der Prüfprobe

11- Zu Beginn jedes Versuchs sollten eine neue Lampe und ein neuer Filter verwendet werden; während des Versuchs, wenn der Filter ausgetauscht wird (und wenn auch die Lampe erforderlich ist),Es sollte nach der Empfehlung des Herstellers der Leuchte erfolgen..

DX8428 Isolator-Multi-Spannungstestmaschine.pdf
