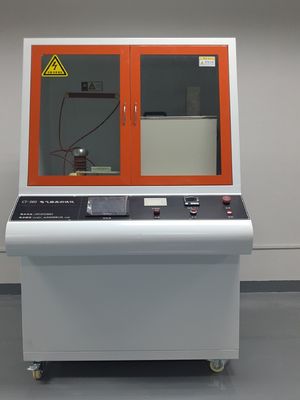

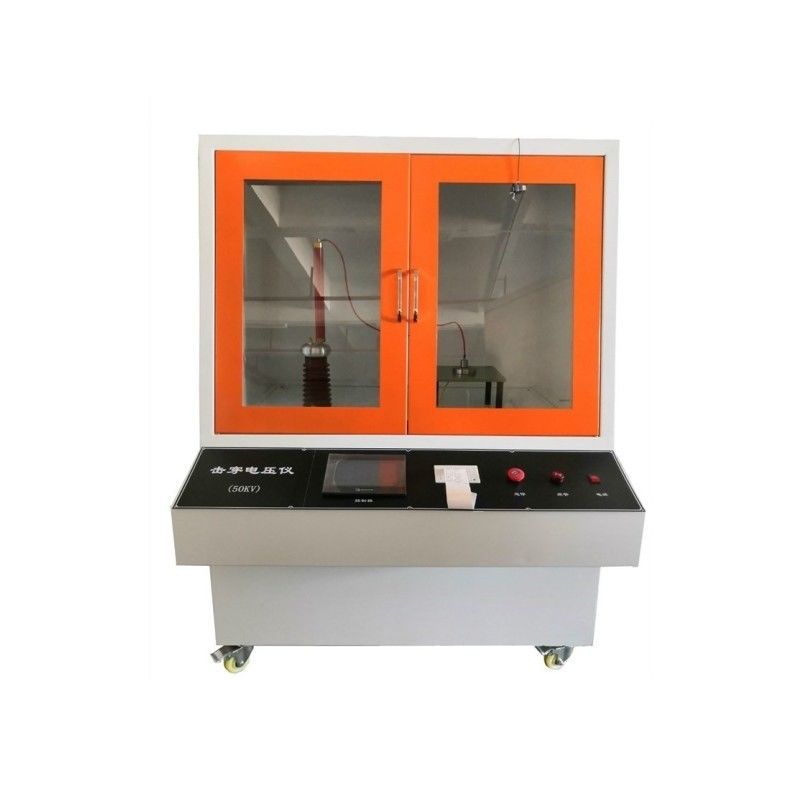

Maschine zur Prüfung der elektrischen Festigkeit von Festkörperdämmstoffen IEC60243-1 Labortester

Prüfmaschine für die elektrische Festigkeit von festem Isoliermaterial IEC60243-1 Labortester

Konformität mit Normen:

Erfüllt die Anforderungen von GB1408.1, IEC60243-1 "Prüfverfahren für die elektrische Festigkeit von festen Isoliermaterialien - Prüfungen bei Netzfrequenz", GB1408.2, IEC60243-2 "Prüfverfahren für die elektrische Festigkeit von festen Isoliermaterialien - Entsprechende Gleichspannungsprüfung" GB/T1695-2005 "Bestimmung der Durchschlagspannung und der Spannungsfestigkeit von vulkanisiertem Gummi" GB/T3333 GB12656 und ASTM D149 Prüfnormen.

Anwendungsbereich:

Hauptsächlich anwendbar für feste Isoliermaterialien wie Kunststoffe, Folien, Harze, Glimmer, Keramik, Silikon, Glas, Isolierlacke usw., zur Messung der Durchschlagfestigkeit und der Spannungsfestigkeit bei Netzfrequenz (48-62 Hz) oder entsprechender Gleichspannung in Luft oder flüssigen Medien. Geeignet für kontinuierliches und gleichmäßiges Hochfahren der Spannung oder schrittweises Hochfahren der Spannung, Anlegen von AC/DC-Spannung an die Probe bis zum Durchschlag, Messen des Durchschlagspannungswertes und Berechnen der Durchschlagfestigkeit der Probe; Verwendung einer Schnellspannungsaufbaumethode, Erhöhen der Spannung auf den angegebenen Wert und Halten für einen bestimmten Zeitraum, bis die Probe nicht durchschlägt. Legen Sie den angegebenen Wert zu diesem Zeitpunkt als Spannungsfestigkeitswert der Probe fest.

Verwendung:

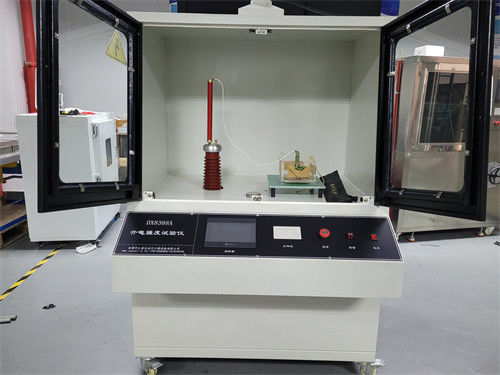

Entfernen Sie die Entladestange, richten Sie die Teleskopstange aus, stecken Sie das andere Ende des Erdungsklips in das Metallsonnenloch der Entladestange und klemmen Sie dann den Erdungsklip an die Instrumentenerdung Klemme A oder B. Halten Sie den isolierten Griff so weit wie möglich vom Instrumentengehäuse entfernt, stehen Sie auf, beugen Sie sich leicht nach vorne, öffnen Sie die Glastür der Testbox und berühren Sie mit der Metallsonde nacheinander die Ausgangsspannungsausgleichskugel des Hochspannungstransformators, die Elektrode an der Probe und das Hochspannungsende des Kondensators. (Falls erforderlich, verwenden Sie nach Abschluss der Entladung ein Multimeter im AC-Spannungsmodus (AC20V), um zu testen, dass die Spannung zwischen der Elektrode und dem menschlichen Körper weniger als 36 V beträgt, was darauf hindeutet, dass die Restspannung vollständig entladen wurde.)
Achtung: Vor dem Herausnehmen der Probe nach jedem Experiment ist es erforderlich, diese im Voraus vollständig zu entladen. Während der Entladung sollte die Kontaktverweilzeit an jedem Entladepunkt 2 Sekunden überschreiten.

Sicherheitshinweise:
1. Das Gerät muss mit einem separaten Schutz-Erdungsdraht ausgestattet sein. Der Erdungsschutz dient hauptsächlich dazu, die starken elektromagnetischen Störungen, die durch den Durchschlag der Probe verursacht werden, auf die Umgebung zu reduzieren. Er kann auch verhindern, dass der Computer die Kontrolle verliert.
2. Der Stromkreis der experimentellen Ausrüstung ist mit mehreren Schutzmaßnahmen ausgestattet, hauptsächlich einschließlich Überstromschutz, Spannungsverlustschutz, Leckageschutz, Kurzschlussschutz, DC-Testentladungsalarm usw.
3. Erdungsanforderungen: Eine separate Erdung ist erforderlich, und die Erdung muss den nationalen Normen entsprechen. Die Metallstange sollte mindestens 1,5 Meter tief unter der Erde vergraben werden.
4. Der Stromkreis der experimentellen Ausrüstung ist mit mehreren Schutzmaßnahmen ausgestattet, hauptsächlich einschließlich Überstromschutz, Spannungsverlustschutz, Leckageschutz, Kurzschlussschutz, DC-Testentladungsalarm usw.

Willkommen in unserer Fabrik für Besichtigungen!

Unser Service

*Beratung und Unterstützung.

*Proben Test Unterstützung.

*Fabrik Besuch

*Schulungs Unterstützung

*Installations Unterstützung

*24 Stunden 7 Tage Service

One-Stop-Logistik:
Das Gerät wird in der Holzkiste platziert, mit Luftpolsterfolie abgedeckt, mit guter Stoßdämpfung, Schlagfestigkeit, Heißsiegelung und hat die Vorteile von ungiftig, geruchlos, Feuchtigkeitskorrosionsbeständigkeit, Transparenz. One-Stop-Komplettservice, damit Sie sich beruhigt fühlen können.
