IEC61215 Standard :

Photovoltaikmodule
IEC61215 Normenprüfung
Hagelschlagmaschine
Schlagprüfgeräte
Schlagprüfgerät
IEC61215 Solarmodul Hagelschlagprüfmaschine
Anti-Hagel-Schlagprüfmaschine
Hagelschlagprüfgerät
Eisball-Schlagprüfmaschine

IEC61215 Prüfgerät Definitionen:

Anwendung der Hagelschlagprüfmaschine für Photovoltaikmodule: Um die Widerstandsfähigkeit des Moduls gegen Hagelschlag zu überprüfen, wird der künstliche Eisball verwendet, um Hagel zu simulieren und das Modul mit konstanter Geschwindigkeit zu treffen, um den Einfluss des Hagelklimas auf das Modul zu simulieren.

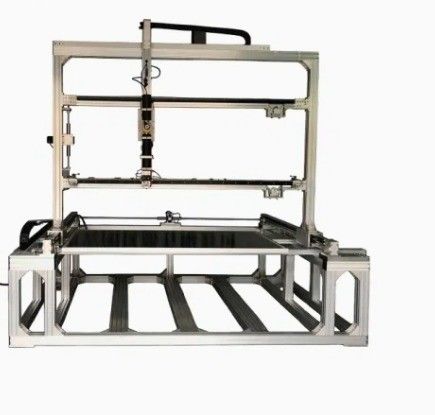

IEC61215  Prüfgerät Spezifikationen:

1. Abschussvorrichtung

a. Die Stromquelle ist Druckluft des Kompressors

b. Luftdruck: 6~8bar

c. Eishockeypucks werden manuell einzeln geladen

d. Die Lauflänge beträgt ca. 940mm

e. Der Lauf kann ausgetauscht werden

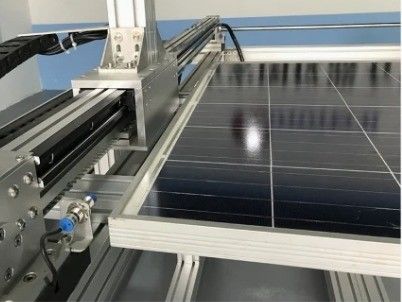

2. eine mobile Positioniervorrichtung

a. Der X-Achsen-Bewegungsweg beträgt ca. 2100mm

b. Der Y-Achsen-Bewegungsweg beträgt ca. 1000mm

C. Positioniergenauigkeit≤1mm

d. Aufprallfläche 2000x1000mm

e. Der Führungsweg ist eine zuverlässige importierte Führungsschiene

f. Der Antriebsmodus verwendet einen importierten Servomotor + Synchronrad

j. Der Positionierungssteuerungsmodus ist die automatische Positionierung der Steuerung des oberen Computers

3. Geschwindigkeitsmesssystem und Prinzip

a. Durch Messung der Zeit, die der Puck benötigt, um den Infrarot-Geschwindigkeitssensor zu passieren, und gleichzeitiges Erfassen der Zeit t, wenn die Infrarotstrahlen blockiert werden, wird die Geschwindigkeit des Pucks gemäß V=S/t berechnet

b. Der Tachometer verwendet einen hochpräzisen Infrarot-Geschwindigkeitssensor

C. Die Genauigkeit des Infrarot-Geschwindigkeitssensors±5%

d. Der Geschwindigkeitsbereich beträgt 0~40m/s

e. Eishockeygeschwindigkeit: 25mm Durchmesser Puckgeschwindigkeit 23,0m/s±5%

35mm Durchmesser Puckgeschwindigkeit 27,2m/s±5%

45mm Durchmesser Puckgeschwindigkeit 30,7m/s±5%

4. Vorbereitungsmethode und Form für Eishockey

a. Füllen Sie die Eishockeyform mit Wasser und stellen Sie sie in den Gefrierschrank, und nachdem das Wasser abgekühlt und gefroren ist, nehmen Sie den Eisball separat heraus und legen Sie ihn zur späteren Verwendung in die Eishockey-Aufbewahrungsbox.

b. Die Form besteht aus speziellem Material, das sich nicht leicht ausdehnt und verformt

c. Der Durchmesser des Hohlraums beträgt 25mm<1%; 35mm<1%; 45mm<1%

d. 6 Pucks in einer Form; Mindestens 2 Sätze von Formen in einer Spezifikation

e. Die Formhohlraum-Verarbeitungstechnologie wird von hochpräzisen CNC-Werkzeugmaschinen bearbeitet

f. Der Durchmesser des Eishockey-Pucks beträgt 25mm<5%; 35mm<5%; 45mm<5%

g. Das Gewicht des Eishockeys beträgt 7,53g<5%; 20,7g<5%; 43,9g<5%

h. Kühlschrank -10 °C

Verpackung & Versand:

FAQ:

A: Wir sind eine Fabrik in Dongguan City, Provinz Guangdong, China. In der Nähe von Shenzhen oder Guangzhou.F: Sind Sie Fabrik oder Handelsunternehmen?

F: Welche Art von Zertifikat haben Sie?

A: ISO9001 Zertifizierung, CE Zertifizierung.

F: Was ist die Vorlaufzeit des Produkts?

A: Im Allgemeinen 7-15 Tage nach Erhalt der Anzahlung.

F: Wie sieht die Zahlungsfrist aus?

A: T/T, in bar, Western Union oder L/C.

F: Wie sieht die Garantiefrist aus?

A: 1 Jahr Garantie, der Ingenieur kann die Maschine vor Ort unterrichten.
