DX8364 Bauteil-Feuerwiderstandsprüfung Vertikalofen und Horizontalofen (EN13381-8)

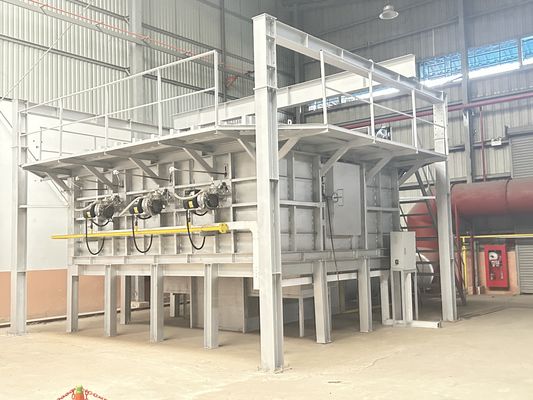

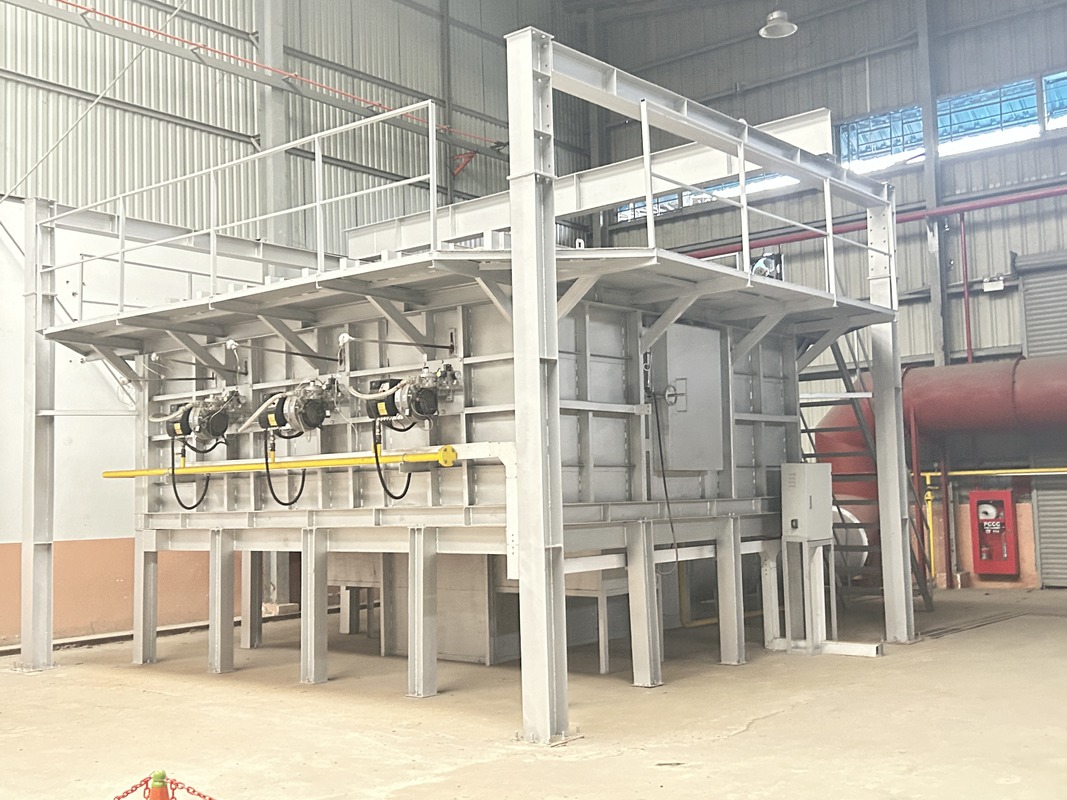

Horizontalofen:
Prüfumfang:

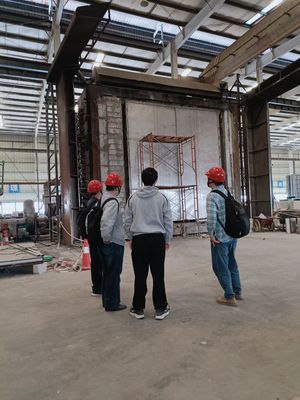

1. Tragende Stahlbetonwände mit einseitiger Feuerfläche von 3000×3000 (mm), tragende Stahlkonstruktionswände mit Schutzschicht (Brandschutzbeschichtungen), tragende Leichtbauständerwände, tragende Brettschichtholzwände usw. sowie Temperaturmessung an ausgewählten Punkten mit unterschiedlichen Querschnitten und unterschiedlichen Breiten innerhalb der Wand.
2. Feuerwiderstandsprüfung von nichttragenden rekonstruierten Bauteilen. Intelligente Prüfvorrichtung für den Feuerwiderstand von nichttragenden Wänden

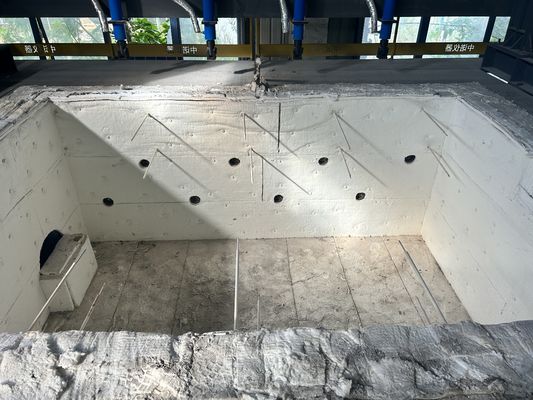

Die Innenmaße des Ofens betragen 4200×4800×1500 (mm), die Feuerfläche des Prüflings beträgt 4200×4800 (mm)
Prüfumfang: Sie kann die Feuerwiderstandsfähigkeit von symmetrischen und asymmetrischen Strukturproben unter gleichen Arbeitsbedingungen gleichzeitig erfassen, wie z. B.: Brandschutztüren und -fenster, Glas, Brandschutzmaterialien usw., und kann auch Feuerwiderstandsprüfungen an großen Brandschutzwänden und Brandschutzwandelementen wie supergroßen Brandmauern, Brandschutzglaswänden und Brandschutzrollläden durchführen, mit hoher Effizienz und kann mehrere verschiedene oder ähnliche Proben gleichzeitig prüfen.
3. Intelligente Prüfvorrichtung für den Feuerwiderstand von tragenden Stützen,
Die Innenmaße des Ofens betragen 3000×3000×4700 (mm), die Feuerhöhe des Prüflings beträgt 3000~4600 mm (die Gesamthöhe der Stütze beträgt 3600~5200 mm). Die maximale Querschnittsgröße des Prüflings beträgt 800 mm× 800 mm oder Φ800 mm.
Die gesamte Axiallast beträgt 15000 kN, und die oberen und unteren Exzenterlasten betragen jeweils 1000 kN.
Anwendungsbereich:
Es ist geeignet für tragende und nichttragende Bauteile wie Wände, Träger, Stützen, Decken, Dächer und andere Konstruktionen, Zubehör oder Konstruktionen können als Referenz verwendet werden. Diese Prüfmaschine ist für die Prüfung aller Bauteile der Normen GB/T9978.1~9 und ISO834-1~9 geeignet.
Konform mit Normen:
ISO834-1:1999 "Feuerwiderstandsprüfung von Bauteilen Teil I: Allgemeine Anforderungen"
Hauptparameter:
Labor: 4,5 m (Länge) x 4,5 m (Breite) x 3,5 m (Höhe), die Innenräume verwenden Hochtemperatur-Isoliermaterialien.
Belastungsvorrichtung: Mechanische Belastung wird verwendet, um den Deckenkran im Gebäude zu bewegen. Homogene, zentrale, drehbare oder exzentrische Belastung kann simuliert werden.
Stützrahmen: über vier Rollen mit einem Keilhalter am Rahmen verbunden.
Thermoelemente: einschließlich Ofenthermoelemente, Rückseiten-Wärmekoppler, mobile Thermoelemente, interne Thermoelemente und Umgebungstemperatur-Thermoelemente sind in verschiedenen Bereichen verteilt.
Ofendruckmesssonde: T-förmige Messsonde, Messgenauigkeit ± 2 Pa
Prüflingsspaltmesssonde: 6 mm Durchmesser ± 0,1 mm Durchmesser ±0,2 mm Durchmesser
Verbrennungssystem: Gasverteilungssystem (innerhalb von 10 Metern), Flammenwerfer (nicht weniger als 20) und Regelventile
Verbrennungsgasquelle: Propan mit einer Reinheit von mehr als 95 %, Flüssiggas (vom Benutzer bereitgestellt)
Gasfluss: 0~100 l/min Messgenauigkeit 2,5 Grad
Luftstrom: 0~50 m3/min Messgenauigkeit ≤±0,5 m3/min
Gastankkapazität: ≥50 kg×6
Ofentemperaturregelungssystem: Der maximale Messpunkt ist 10 Punkte
Belüftungssystem und Steuerungsklappe usw.
Messbereich der Strahlungswärme auf der Rückfeuerfläche des Prüflings: 0~10 W/cm2
Die Temperatur- und Druckregelung im Ofen wird durch den Anschluss des RS485 des Computers an das Steuerungssystem realisiert, und die DC-Ausgangsspannung der Verbrennungstestsensoren wie Thermoelemente und Drucksensoren wird in digitale Form umgewandelt, die dann zur Anzeige und Speicherung an das Computersystem übertragen werden kann.
Hinweis:Die Feuerwiderstandsprüfvorrichtung von Bauteilen sollte entsprechend den Produkten realisiert werden, die von den Kunden geprüft werden müssen, um unnötige Kosten zu vermeiden. Zum Beispiel verfügt das Tianjin Fire Research Institute des Ministeriums für öffentliche Sicherheit über 5 Feuerwiderstandsprüfgeräte für verschiedene Bauteile, nämlich die intelligente Prüfvorrichtung für den Feuerwiderstand der tragenden Trägerplatte, die intelligente Prüfvorrichtung für den Feuerwiderstand der tragenden Wand, die Innenmaße des Ofens betragen 3000×3000×1500 (mm), die Feuerfläche des Prüflings beträgt 3000×3000 (mm), und die gesamte Tragfähigkeit beträgt 2000 kN
